Sime MURELLE EV - Page 21

21
KA
TF (24 VRAC)
FLM (5 VDC)
SM (5 VDC)
SS (5 VDC)
SE (5 VDC)
TS (24 VRAC)
ST (5 VDC)
TA2 (24 VRAC)
TA1 (24 VRAC)
EXP (24 VRAC)
OP (24 VAC)
M (17 VDC)
TPA (5 VDC)
Cod. 6301407D
BIANCO - WHITE

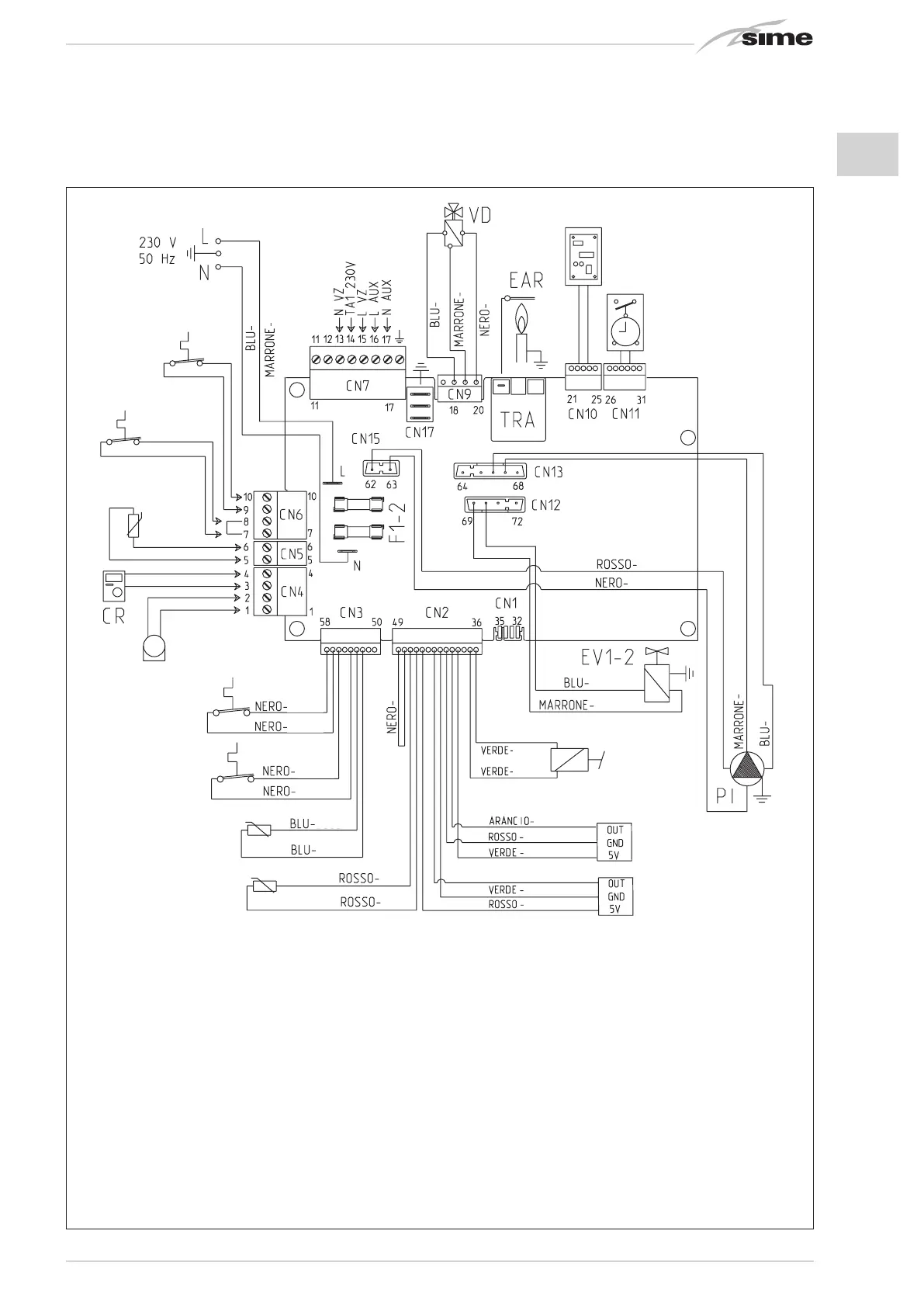

2.12 ქვაბის ელექტრო დიაგრამა
2.12.1 Murelle EV 25 - 30 OF (სურ. 13)
ელემენტი
F1-2 მცველი (4 AT)
TRA ანთების ტრანსფორმატორი
Pl სისტემის ტუმბო
EAR ანთების/დეტექტირების ელექტროდი
EV1-2 გაზის სარქვლის კოჭა
TS უსაფრთხოების თერმოსტატი
TF გამოყოფის თერმოსტატი
VD აქცევის სარქველი
M მოდულატორი
SM გაცხელების სენსორი
SS D.H.W. სენსორი
TPA წნევის გადამწოდი
FLM D.H.W. დინების მზომი
TA 1 ზონა 1 გარემოს თერმოსტატი
TA 2 ზონა 2 გარემოს თერმოსტატი
ST მზის სითბოს სენსორი
CR დისტანციური მართვა SIME HOME (ნებაყოფლობითი)
SE გარე სენსორი (ნებაყოფლობითი)
OP პროგრამირების საათი (ნებაყოფლობითი)
EXP გაფართოების ბარათი
VZ ზონის სარქველი
AUX დამხმარე შეერთება
შენიშვნა: შეაერთეთ TA1 დამჭერებზე 7-8 ხიდის ამოღების
შემდეგ.
კონექტორის სათადარიგო ნაწილების კოდები:
CN2 კოდი 6316287
CN3 კოდი 6299998
CN6 კოდი 6316202
CN9 კოდი 6316274
CN12 კოდი 6299991
CN13/15 კოდი 6316273
სურ. 13
შავი
შავი
შავი
შავი
შავი
ლურჯი
ლურჯი
ლურჯი
ლურჯი
ლურჯი
ლურჯი
წითელი
წითელი
წითელი
ფორთოხლისფერი
წითელი
ყავისფერი
ყავისფერი
ყავისფერი
ყავისფერი
წითელი
მწვანე
თეთრი
მწვანე
მწვანე
მწვანე
შავი
შავი
