Sime MURELLE EV - Page 22

22
FLM (5 VDC)
TPA (5 VDC)
M (17 VDC)
SM (5 VDC)
SS (5 VDC)
PF (24 VRAC)
TS (24 VRAC)
SE (5 VDC)
ST (5 VDC)
TA1 (24 VRAC)
TA2 (24 VRAC)
OP (24 VAC)
EXP (24 VRAC)
Cod. 6301407D
BIANCO-WHITE
ელემენტი
F1-2 მცველი (4 AT)
TRA ანთების ტრანსფორმატორი
PI სისტემის ტუმბო
V სანიავებელი
EAR ანთების/დეტექტირების ელექტროდი
EV1-2 გაზის სარქვლის კოჭა
TS უსაფრთხოების თერმოსტატი
PF გამოყოფის თერმოსტატი
VD აქცევის სარქველი
M მოდულატორი
SM გაცხელების სენსორი
SS D.H.W. სენსორი
TPA წნევის გადამწოდი
FLM D.H.W. დინების მზომი
TA 1 ზონა 1 გარემოს თერმოსტატი
TA 2 ზონა 2 გარემოს თერმოსტატი
ST მზის სითბოს სენსორი
CR დისტანციური მართვა SIME HOME (ნებაყოფლობითი)
SE გარე სენსორი (ნებაყოფლობითი)
OP პროგრამირების საათი (ნებაყოფლობითი)
EXP გაფართოების ბარათი
VZ ზონის სარქველი
AUX დამხმარე შეერთება
შენიშვნა: შეაერთეთ TA1 დამჭე რებზე 7-8 ხიდის ამოღების
შემდეგ.
კონექტორის სათადარიგო ნაწილების კოდები:
CN2 კოდი 6316287
CN3 კოდი 6299993
CN6 კოდი 6316202
CN9 კოდი 6316274
CN12 კოდი 6299991
CN13/15 კოდი 6316272

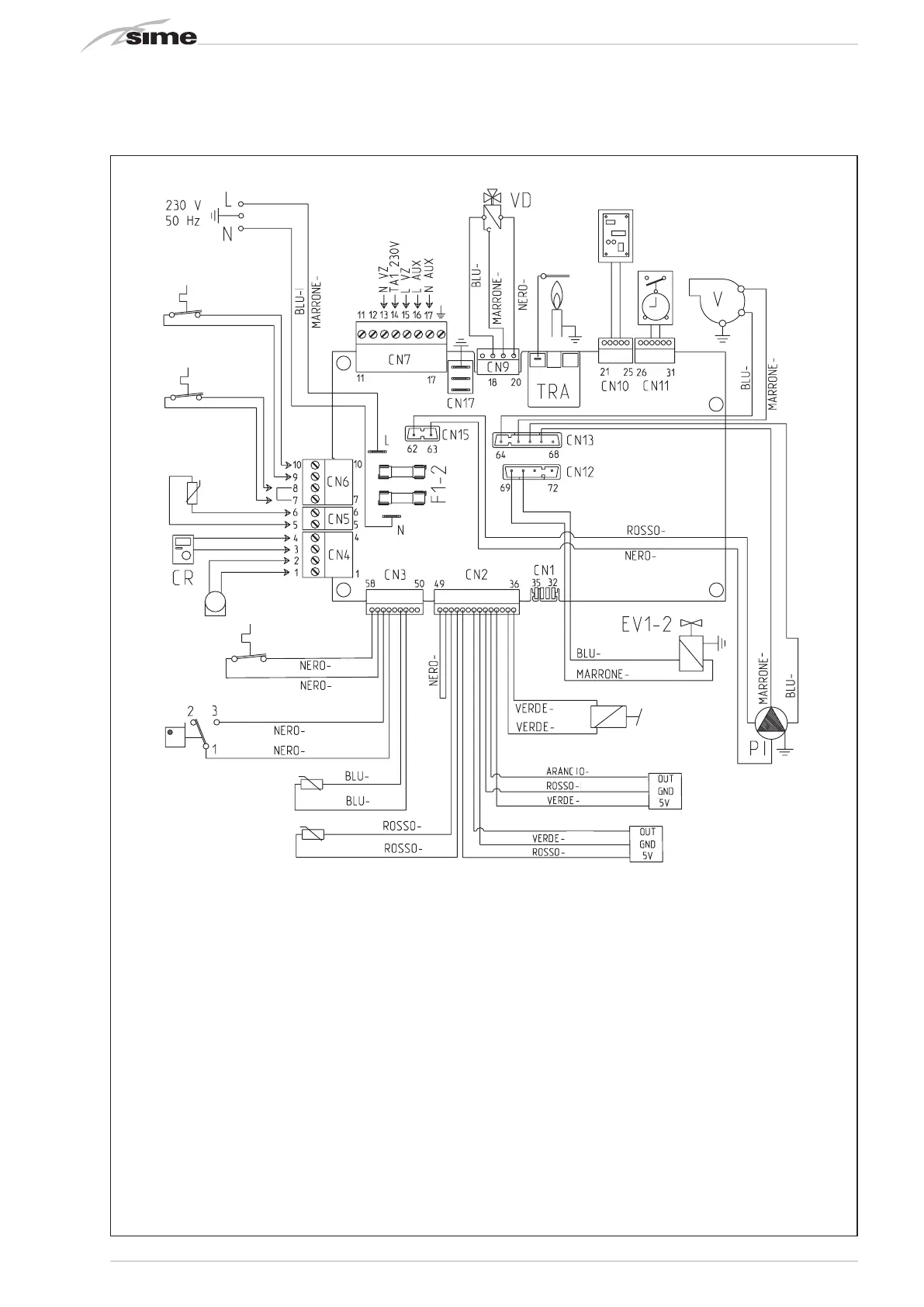

სურ. 13/a
2.12.2 Murelle EV 25 - 30 - 35 BF (სურ. 13/a)
შავი
შავი
შავი
შავი
წითელი
წითელი
წითელი
წითელი
წითელი
მწვანე
მწვანე
მწვანე
ფორთოხლისფერი
მწვანე
თეთრი
ყავისფერი
ყავისფერი
ყავისფერი
ყავისფერი
ყავისფერი
შავი
ყური
ლურჯი
ლურჯი
ლურჯი
ლურჯი
ლურჯი
ლურჯი
ლურჯი
შავი
შავი
