Sime MURELLE EV - Page 23

23
KA
TPA (5 VDC)
M (17 VDC)
SM (5 VDC)
PF (24 VRAC)
TS (24 VRAC)
SE (5 VDC)
SB (5 VDC)
TA1 (24 VRAC)
TA2 (24 VRAC)
EXP (24 VRAC)
OP (24 VAC)
Cod. 6301407D
სურ. 13/b
ელემენტი
F1-2 მცველი (4 AT)
TRA ანთების ტრანსფორმატორი
Pl სისტემის ტუმბო
V სანიავებელი
EAR ანთების/დეტექტირების ელექტროდი
EV1-2 გაზის სარქვლის კოჭა
TS უსაფრთხოების თერმოსტატი
PF გამოყოფის თერმოსტატი
M მოდულატორი
SM გაცხელების სენსორი
VD აქცევის სარქველი
TPA წნევის გადამწოდი
TA 1 ზონა 1 გარემოს თერმოსტატი
TA 2 ზონა 2 გარემოს თერმოსტატი
SB D.H.W. ავზის სენსორი
CR დისტანციური მართვა SIME HOME (ნებაყოფლობითი)
SE გარე სენსორი (ნებაყოფლობითი)
OP პროგრამირების საათი (ნებაყოფლობითი)
EXP გაფართოების ბარათი
PR/AR რეცირკულაციის ტუმბოს მართვა
ან დისტანციური სიგნალიზაცია
VZ ზონის სარქველი
AUX დამხმარე შეერთება
შენიშვნა: შეაერთეთ TA1 დამჭერებზე 7-8 ხიდის ამოღების შემდეგ.
კონექტორის სათადარიგო ნაწილების კოდები:
CN2 კოდი 6316288
CN3 კოდი 6299993
CN5 კოდი 6316200
CN6 კოდი 6316202
CN9 კოდი 6316295
CN12 კოდი 6299991
CN13/15 კოდი 6316279 („20 BFT“)
CN13/15 კოდი 6316272 („25 BFT“)

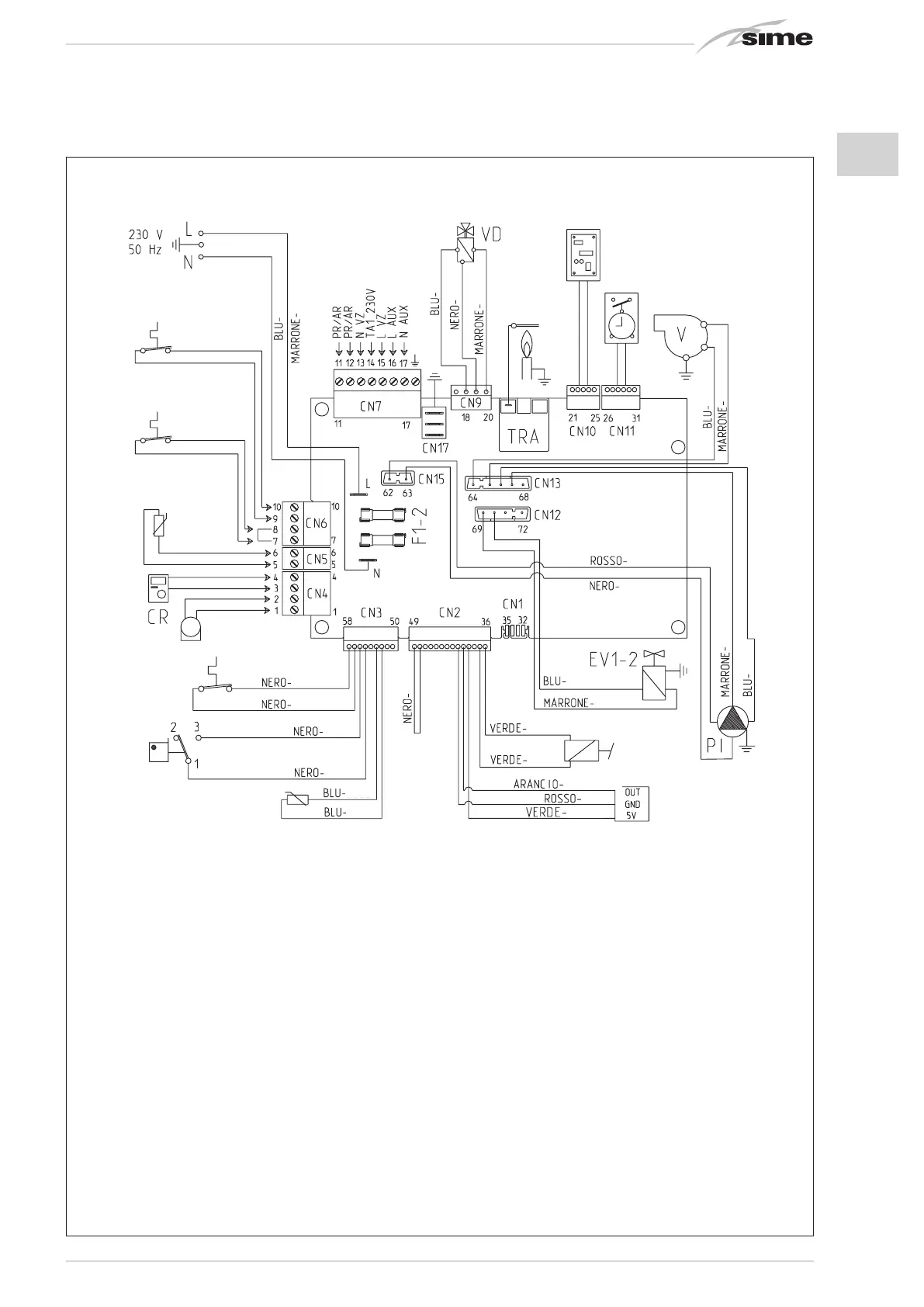

2.12.3 Murelle EV 20 - 25 BFT (სურ. 13/b)
შავი
შავი
შავი
შავი
შავი
შავი
წითელი
წითელი
მწვანე
მწვანე
მწვანე
ფორთოხლისფერი
ყავისფერი
ყავისფერი
ყავისფერი
ყავისფერი
ყავისფერი
ყური
ლურჯი
ლურჯი
ლურჯი
ლურჯი
ლურჯი
ლურჯი
ლურჯი
შავი
