kit acompañado de instrucciones de mon-
taje.
Los esquemas de la fig. 6 ilustran algunos
ejemplos de las diferentes modalidades de
descarga admitidas y las longitudes máxi-
mas alcanzables.
2.6 INSTALACIÓN DE LOS CONDUCTOS
SEPARADOS ø 80 - ø 60
(fig. 7 - fig. 8)
El kit de conductos separados permite
separar los conductos de descarga de
humos de los de aspiración de aire (fig. 7):
- el kit de conductos separados ø 80 cód.
8089912 se suministra con un DIAFRAG-
MA DE ASPIRACIÓN QUE NO SE UTILIZA
en estas versiones. Para utilizar la toma
de aire es necesario quitarle el fondo
cortándolo con una herramienta (A) y vol-
ver a montarla (B).
- el kit de conductos separados ø 60 cód.
8089913 se suministra con el collar de
aspiración que sustituye el de la caldera
(C).
Ahora es posible insertar el alargador o la
curva de polipropileno sin juntas ni sellado-
res.
La longitud máxima total de los conduc-
tos de aspiración y descarga está deter-
minada por las pérdidas de carga de cada
uno de los accesorios montados y no
deberá resultar superior a 15 mm H2O
(ATENCIÓN: El desarrollo total de cada
conducto no debe superar los 50 m, aun-
que la pérdida de carga total resulte infe-
rior a la máxima aplicable).
Para las pérdidas de carga de los acceso-
rios consultar las Tablas 1-1/a y para el

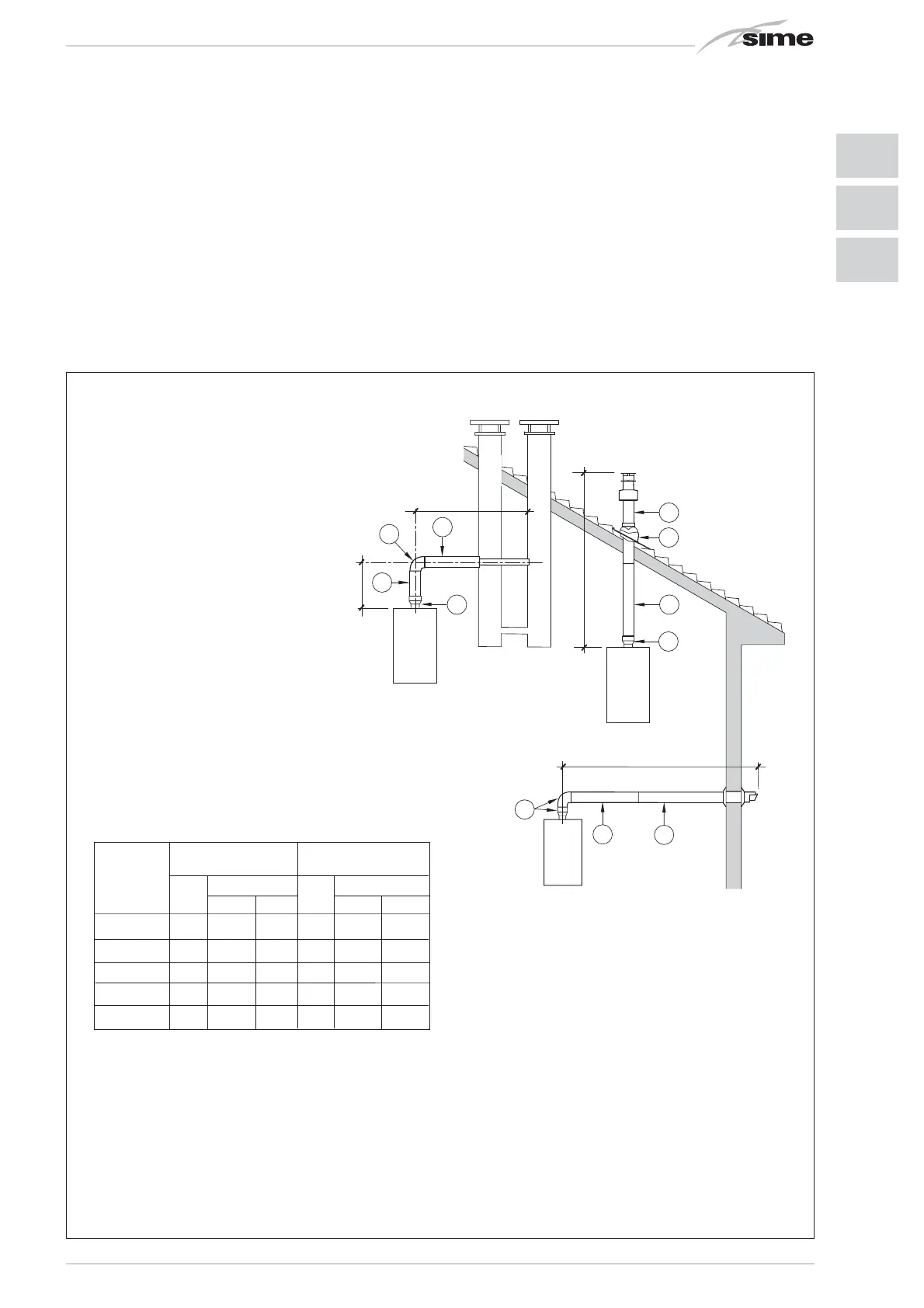

Fig. 6
LISTA DE ACCESORIOS ø 60/100
1 Kit conducto coaxial cód. 8096250
2a Alargadera L. 1000 cód. 8096150
2b Alargadera L. 500 cód. 8096151
3 Alargadera vertical L. 140 con tomas cód. 8086950
4 a Codo suplementario de 90° cód. 8095850
4 b Codo suplementario de 45° cód. 8095950
5 Teja con articulación cód. 8091300
6 Terminal de salida a techo L. 1285 cód. 8091205
ATENCIÓN:
- La instalación de cada curva suplementaria
de 90° ø 60/100 reduce el tramo disponi-
ble de 1,5 metros.
- La instalación de cada curva suplementaria
de 90° ø 80/125 reduce el tramo disponi-
ble de 2 metros.
- La instalación de cada curva suplementaria
de 45° reduce el tramo disponible de 1
metros.
- En el montaje hay que asegurarse de que el
kit del conducto coaxial (1) esté en plano
horizontal.
NOTA: En las operaciones de conexión de los
accesorios se recomienda de lubricar la parte
interior de las juntas con productos a base de
sustancias con silicona, evitando en general
la utilización de aceites y grasas.
Modelo Longitud conducto Longitud conducto
ø 60/100 ø 80/125
LH LH
Min Max Min Max
25 6 m 1,3 m 8 m 12 m 1,2 m 15 m
25 T 6 m 1,3 m 8 m 12 m 1,2 m 15 m
30 5 m 1,3 m 7 m 10 m 1,2 m 13 m
35 4 m 1,3 m 6 m 8 m 1,2 m 11 m
35 T 4 m 1,3 m 6 m 8 m 1,2 m 11 m
LISTA DE ACCESORIOS ø 80/125
1 Kit conducto coaxial cód. 8096253
2 a Alargadera L. 1000 cód. 8096171
2 b Alargadera L. 500 cód. 8096170
3 Adaptador para ø 80/125 cód. 8093150
4 a Codo suplementario de 90° cód. 8095870
4 b Codo suplementario de 45° cód. 8095970
5 Teja con articulación cód. 8091300
6 Terminal de salida a techo L. 1285 cód. 8091205
