14
cálculo de las pérdidas de carga ver el
ejemplo de la fig. 8.
ATENCIÓN: Solo las versiones “25-30”se
suministran con un diafragma de acero
cód. 6028605 que hay que colocar en la
brida de descarga de humos (pos. 2 fig.
7) cuando la pérdida de carga total de los
conductos separados resulta inferior a 9
mm H2O (con pérdidas de carga totales
superiores a 9 mm H2O hasta 15 mm
H2O no utilizar el diafragma).
2.6.1 Accesorios de los conductos
separados (fig. 9)
Los esquemas de la fig. 9 ilustran algunos
ejemplos de las diferentes modalidades de
descarga admitidas.
277,5
67,5
169
148
112
134
236
CS
CA
CA
119
222
ø 80
ø 60

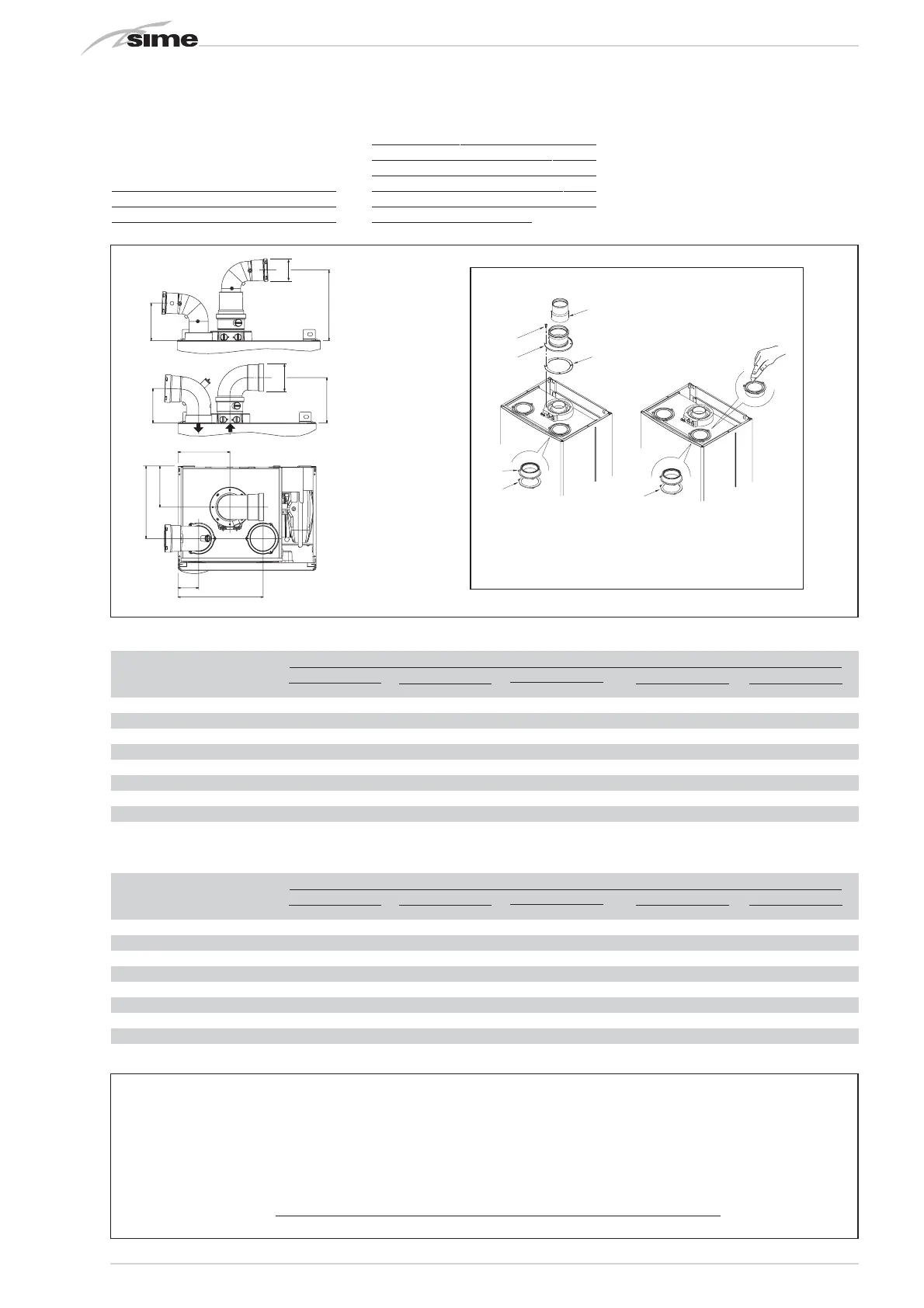

Fig. 7
LEYENDA
CA Aspiración
CS Evacuación
Ejemplo de cálculo de instalación consentida en la vers. “25”, en cuanto la suma de
las pérdidas de carga de cada uno de los accesorios introducidos ø 80 es inferior a
15 mm H
2
O:
Aspiración Evacuación
9 m
tubo horizontal
ø 80 x 0,15 1,35 –
9 m
tubo horizontal
ø 80 x 0,15 – 1,35
n° 2 codos de 90° ø 80 x 0,20 0,40 –
n° 2 codos de 90° ø 80 x 0,25 – 0,50
n° 1 terminal ø 80 0,10 0,25
Pérdida de carga total 1,85 + 2,10 = 3,95
mm H
2
O
TABLA 1 - ACCESORIOS ø 80
Accesorios ø 80 Pérdida de carga (
mm H
2
O)
25 30 35
Aspiración Evacuación Aspiración Evacuación Aspiración Evacuación
Kit conductos separados – – – – – –
Codo de 90° MF 0,20 0,25 0,25 0,30 0,30 0,40
Codo de 45° MF 0,15 0,15 0,20 0,20 0,25 0,25
Alargadera L. 1000 (horizontal) 0,15 0,15 0,20 0,20 0,25 0,25
Alargadera L. 1000 (vertical) 0,15 0,15 0,20 0,20 0,25 0,25
Terminal a pared 0,10 0,25 0,10 0,35 0,15 0,50
Descarga coaxial de pared
*
Terminal salida al tejado * 0,80 0,10 1,10 0,15 1,50 0,20
* Las pérdidas del accesorio en aspiración comprenden el colector cód. 8091400/01
OPERAZIONE DA ESEGUIRE
SOLO NEL MONTAGGIO DEL
KIT Ø 80 COD. 8089912
A
B
4
1
3
2
6
4
5
C
Fig. 8
MONTAJE DEL KIT (ø 80 cód. 8089912/ø 60 cód. 8089913)
TABLA 1/a - ACCESORIOS ø 60
Accesorios ø 60 Pérdida de carga (
mm H
2
O)
25 30 35
Aspiración Evacuación Aspiración Evacuación Aspiración Evacuación
Kit conductos separados 2,50 0,50 2,50 0,50 2,50 0,50
Codo de 90° MF 0,40 0,90 0,50 1,10 0,60 1,40
Codo de 45° MF 0,35 0,70 0,45 0,90 0,55 1,20
Alargadera L. 1000 (horizontal) 0,40 0,90 0,50 1,10 0,60 1,40
Alargadera L. 1000 (vertical) 0,40 0,60 0,50 0,70 0,60 0,80
Terminal a pared 0,50 1,20 0,80 1,40 1,10 1,60
Descarga coaxial de pared
*
Terminal salida al tejado * 0,80 0,10 1,10 0,15 1,50 0,20
* Las pérdidas del accessorio en aspiración comprenden el colector cód. 8091400/01
LEYENDA
1 Junta ø 125
2 Brida de descarga
de humos con toma
3 Tornillo de fijación
4 Junta ø 108
5 Collar de aspiración (sólo
en el kit cód. 8089913)
6 Reducción MF ø 60 (sólo
en el kit cód. 8089913)
OPERACIÓN A EJECUTAR
SÓLO EN EL MONTAJE DEL
KIT ø 80 CÓD. 8089912
