2.6.2 Conexión a chimeneas existentes
El conducto de descarga ø 80 o ø 60 se
puede conectar también a chimeneas exi-
stentes. Cuando la caldera funciona a baja
temperatura es posible utilizar las chime-
neas normales con las condiciones siguien-
tes:
La chimenea no debe ser utilizada por
otras calderas.
El interior de la chimenea debe estar
protegido del contacto directo con la
condensación de la caldera. Los produc-
tos de la combustión deben ser tran-
sportados con una tubería flexible o con
tubos rígidos en plástico con diámetro
aproximadamente de 100 -150 mm per-
mitiendo el drenaje sifonado de la con-
densación al pie de la tubería.
La altura útil del sifón debe ser al menos
de 150 mm.
2.7 DESCARGA FORZADA
TIPO B23P - B53P (fig. 9/a)
Esta tipología de descarga se realiza con el
kit especial cód. 8089912/13. Para el
montaje del kit véase el punto 2.6. Proteja
la aspiración con el accesorio opcional cód.
8089501.
El montaje del accesorio se realiza reca-
bando de cualquier prolongación de ø 80
un ramal de L. 50 mm, que debe introdu-
cirse sobre la toma de aire sobre la cual se
puede introducir el accesorio que tendrá
que ser bloqueado al ramal con los tornillos
específicos (fig. 9/a).
La pérdida de carga máxima permitida no
deberá ser superior a 15 mm H2O
(
ATEN-
CIÓN: El desar
rollo total de cada conduc-
to no debe superar los 50 m, aunque la
pérdida de carga total resulte inferior a
la máxima aplicable).
Ya que la longitud máxima del conducto
está determinada sumando las pérdidas de
carga de cada uno de los accesorios intro-
ducidos, para el cálculo hacer referencia a
la Tabla 1 - 1/a.
9
C53
C33
C43
C83
11
10
3
1
1
3
3 2
1
2
6
1
3
11
10
3
7
3
3
3
6
2
3
3
max 0,5 m
max 0,5 m
C13
4
3
2
6
5
3
1
12
12
12
C13
3
2
3
1
14
12
13
12

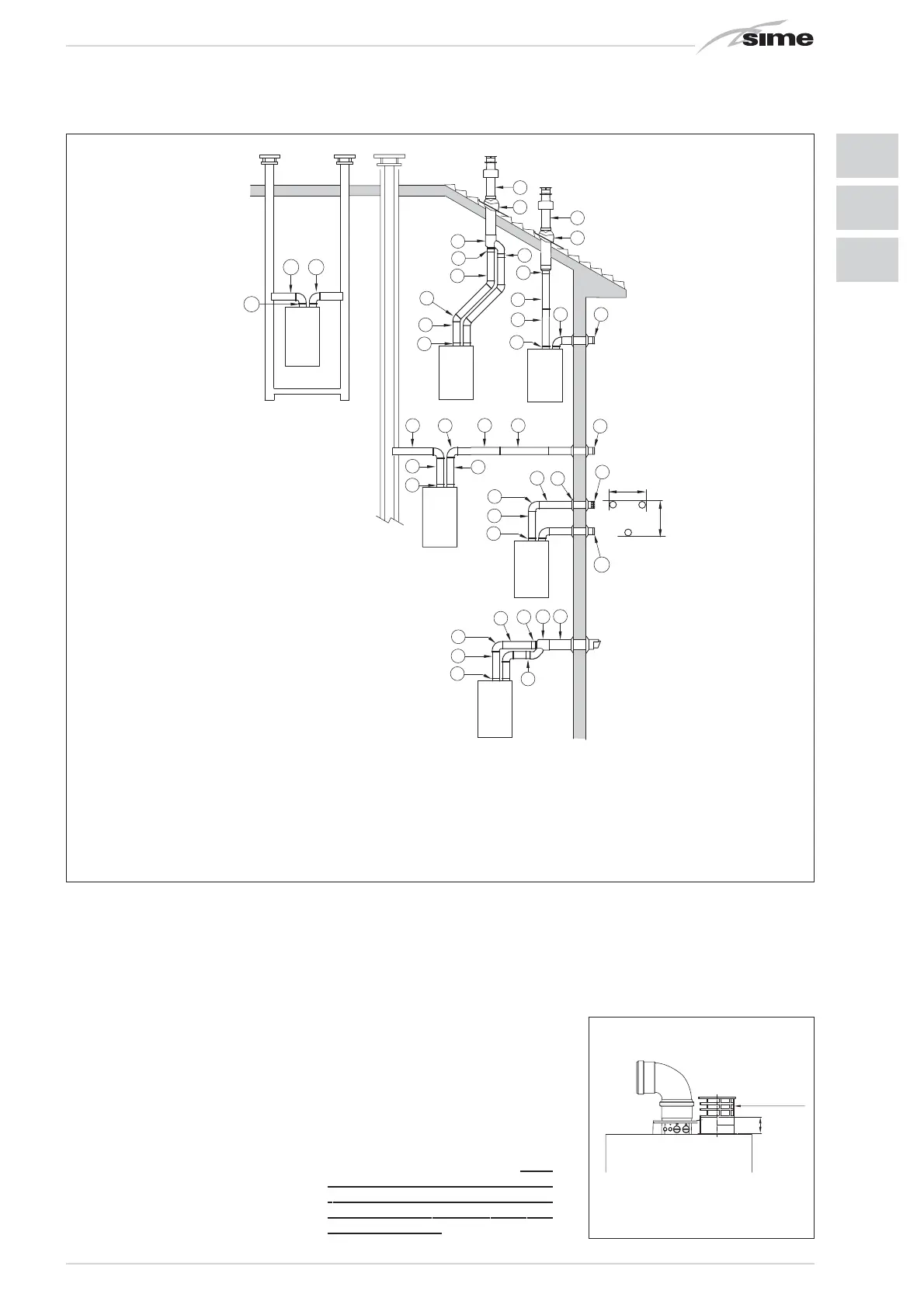

Fig. 9
LISTA DE ACCESORIOS ø 80
1 Kit conductos separados cód. 8089912
2 Codo de 90° MF cód. 8077450 (6 pz.)
3a Alargadera L. 1000 cód. 8077351 (6 pz.)
3b Alargadera L. 500 cód. 8077350 (6 pz.)
4 Terminal de evacuación cód. 8089501
5 Kit virolas int.-ext. cód. 8091500
6 Terminal de aspiración cód. 8089500
7 Codo de 45° MF cód. 8077451(6 pz.)
9 Colector cód. 8091400
10 Teja con articulación cód. 8091300
11 Terminal de salida al tejado L. 1381 cód. 8091204
12 --------
13 Empalme aspiración/descarga cód. 8091401
14 Descarga coaxial ø 80/125 L. 885 cód. 8091210
NOTA:
En las operaciones de conexión de los accesorios se
recomienda de lubricar la parte interior de las juntas
con productos a base de sustancias con silicona, evitan-
do en general la utilización de aceites y grasas.
LISTA DE ACCESORIOS ø 60
1 Kit conductos separados cód. 8089913
2a Codo de 90° MF cód. 8089921
2b Codo de 90° MF con toma cod. 8089924
3 Alargadera L. 1000 cód. 8089920
4 Terminal de evacuación cód. 8089541
5 Kit virolas int.-ext. cód. 8091510
6 Terminal de aspiración cód. 8089540
7 Codo de 45° MF cód. 8089922
9 Colector cód. 8091400
10 Teja con articulación cód. 8091300
11 Terminal de salida al tejado L. 1381 cód. 8091204
12 Reducción MF ø 60 cód. 8089923
13 Empalme aspiración/descarga cód. 8091401
14 Descarga coaxial ø 80/125 L. 885 cód. 8091210
ATENCIÓN: En la tipología C53
los conductos de descarga y
aspiración no pueden salir en
paredes opuestas.
50
cod. 8089501
Fig. 9/a
