2.8 POSICIÓN DE LOS TERMINALES
DE EVACUACIÓN (fig. 10)
Los terminales de evacuación para apara-
tos de tiro forzado pueden estar posiciona-
dos en las paredes externas del edificio.
Las distancias mínimas que deben ser
respetadas, presentadas en la Tabla 3,
representan indicaciones no vinculantes,
con referencia a un edificio como el de la fig.
10.
2.9 CONEXION ELECTRICA
La caldera se suministra con un cable eléc-
trico que en caso de sustitución deberá ser
suministrado por SIME.
L’alimentación deberá ser realizada con
corriente monofásica 230V - 50Hz a
través de un interruptor general con
distancia mínima entre los contactos de 3
mm y protegido por fusibles. Respetar las
polaridades L-N y conexión a tierra.
NOTA: SIME declina toda responsabilidad
por daños a personas o cosas causados
de la no instalación de la toma de tierra de
la caldera.
2.9.1 Conexión del cronotermostato
Conectar el cronotermostato como se indi-
ca en el esquema eléctrico de la caldera
(ver las fig. 11 y 11/a) después de sacar
el puente existente. El cronotermostato
debe ser de clase II conforme a la norma
EN 60730.1 (contacto eléctrico limpio).
2.9.2 Conexión del REGULADOR
CLIMÁTICO CR 53 (opcional)
La caldera está preparada para la
conexión a un regulador climático que se
suministra bajo pedido (cód. 8092227),
para la gestión de un circuito de calefac-
ción.
La tarjeta electrónica permite la visualiza-
ción de la información y la programación de
los valores de referencia sanitario y de
calefacción del segundo circuito y de los
parámetros de la caldera mediante las
teclas del panel de mandos. Para el mon-
taje y el uso del regulador climático seguir
las instrucciones del envase.
NOTA: Programar parámetro instalador
PAR 10 = 2.
2.9.3 Conexión del CONTROL
REMOTO CR 73 (opcional)
La caldera está preparada para la
conexión a un mando a distancia que se
suministra bajo pedido (cód. 8092226). El
mando a distancia CR 73 permite el con-
trol remoto completo de la caldera, salvo el
desbloqueo. El display de la caldera
mostrará el siguiente mensaje:
Para el montaje y el uso del mando a
distancia seguir las instrucciones del enva-
se.
NOTA: No es necesario configurar el PAR
10 ya que la tarjeta de la caldera está
programada de modo predeterminado
para funcionar con el dispositivo CR 73
(PAR 10 = 1).
2.9.4 Conexión de la SONDA EXTERNA
(incluida)
La caldera está preparada para la
conexión a una sonda de temperatura
externa incluida (cód. 8094101), para regu-
lar autónomamente el valor de temperatu-
ra de impulsión de la caldera según la tem-
peratura externa.
Para el montaje seguir las instrucciones
del envase.
Es posible corregir los valores leídos por la
sonda programando el PAR 11.
2.9.5 Conexión de la sonda
sanitario en la vers.
“25 T - 35 T”
La versión “25 T - 35 T” se suministra con
sonda sanitario (SB) conectada al conector
CN5.
Si la caldera está acoplada a un calentador
externo, la sonda se debe introducir en el
revestimiento del calentador.
ATENCIÓN:
La versión “25 T - 35 T” está preparada
para la conexión de un calentador remo-
to. Para utilizarla como caldera de SÓL
O
C
ALEFACCIÓN es necesario:
- desconectar la sonda del calentador
(SB)
- programar el PAR 2 en 5.
La operación debe ser ejecutada por per-
sonal técnico autorizado.
16

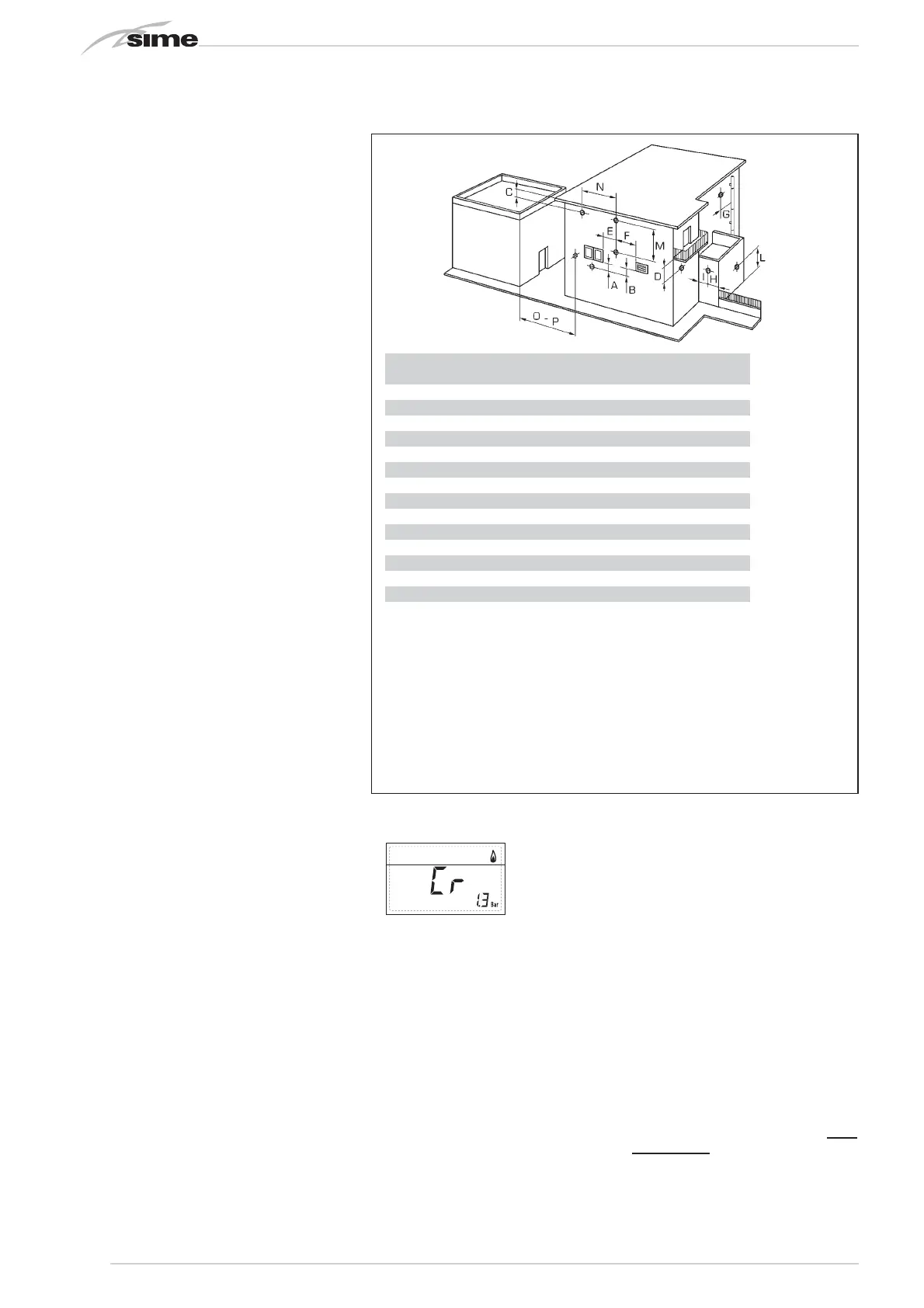

Fig. 10
TABLA 3
Posición del terminal Aparados desde 7 a 35 kW
(distancias en mm)
A - debajo la ventana 600
B - debajo rejilla de aireación 600
C - debajo del alero de tejado 300
D - debajo de un balcón (1) 300
E - de una ventana cercana 400
F - de una rejilla para aireación cercana 600
G - de tuberías o salidas de evación horizontal o vertical (2) 300
H - de esquinas del edificio 300
I - de rincones de edificio 300
L - del suelo u otro plano peatonal 2500
M - entre dos terminales en vertical 1500
N - entre dos terminales en horizontal 1000
O - desde una superf. en frente sin aberturas o terminales 2000
P - lo mismo y con aberturas y terminales 3000
1) Los terminales debajo de un balcón deben instalarse en una posi-
ción que permita que el recorrido total de los humos, desde el
punto de salida hasta su salida al borde exterior de la misma inclui-
da la altura de la eventual balaustra de protección, no sea inferior
a los 2000 mm.
2) Al posicionar los terminales, habrá que respetar distancias no infe-
riores a los 1500 mm para proximidades de materiales sensibles
a la acción de los productos de la combustión (por ejemplo aleros
o canalones de material plástico, salientes de madera, etc.), como
no se empleen medidas de protección de estos materiales.
