2.9.6 Combinación con diferentes
sistemas electrónicos
A continuación damos algunos ejemplos de
instalaciones y de las combinaciones con
diferentes sistemas electrónicos. Donde es
necesario, se indican los parámetros a pro-
gramar en la caldera. Las conexiones eléc-
tricas a la caldera se indican con las letras
que aparecen en los esquemas (fig. 11-
11/a). El mando de la válvula de zona se
activa a cada solicitud de calefacción de la
zona 1 (tanto de parte del TA1 como del
CR). Descripción de las siglas de los compo-
nentes indicados en los esquemas eléctri-
cos de 1 a 14:
M Ida instalación
R Retorno instalación
CR Control remoto CR 73
SE Sonda temperatura externa
TA 1-2-3-4 Termostato ambiente de zona
VZ 1-2 Válvula de zona
CT 1-2 Cronotermostato de zona
RL 1-2-3-4 Relé de zona
SI Separador hidráulico
P 1-2-3-4 Bomba de zona
SB Sonda calentador
PB Bomba calentador
IP Instalación de piso
EXP
Tarjeta expansión ZONA MIX
cód. 8092234/INSOL cód. 8092235
VM Válvula mezcladora de tres vía

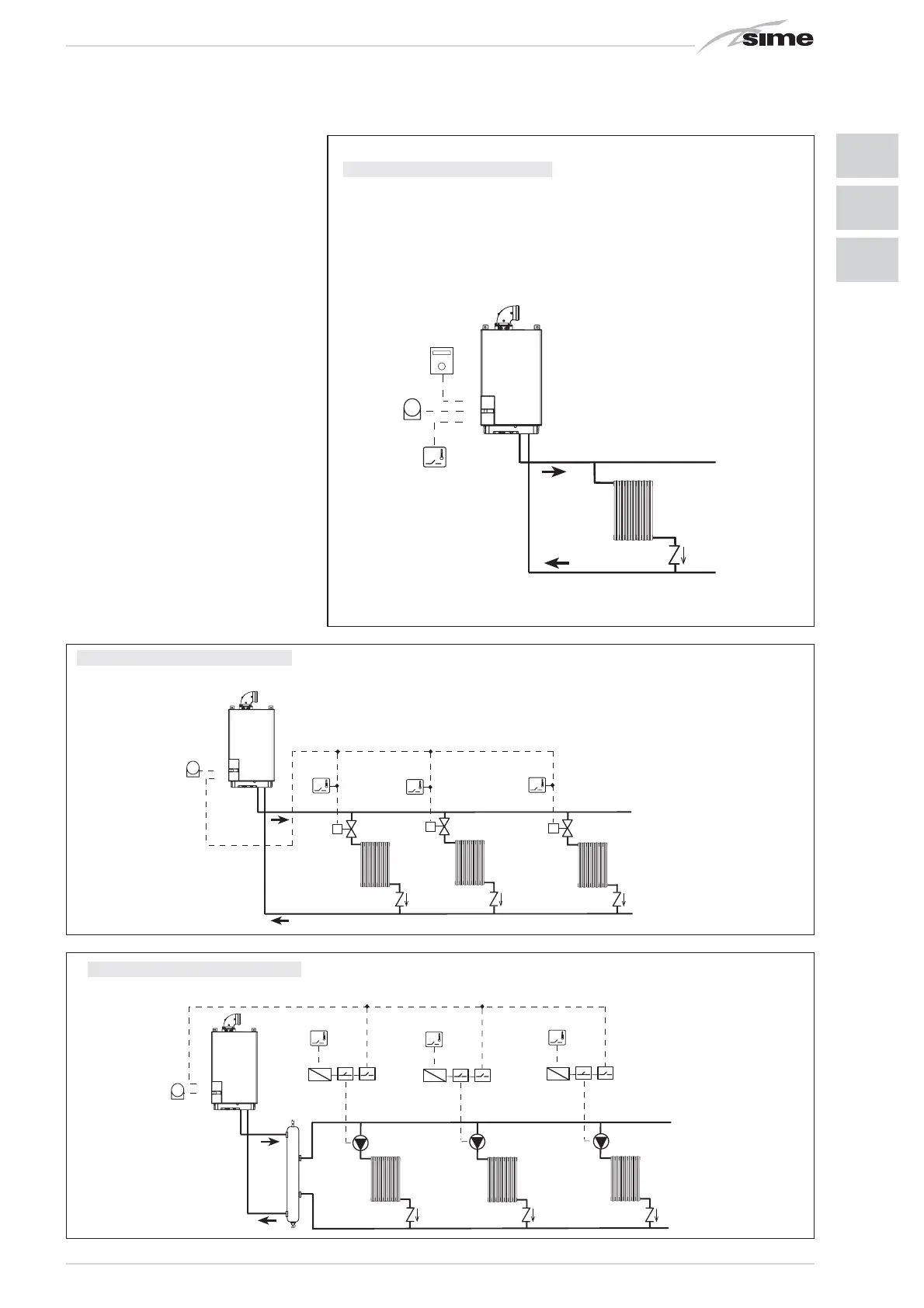

1 INSTALACIÓN BÁSICA
INSTALACIÓN CON UNA ZONA DIRECTA Y TERMOSTATO AMBIENTE, O
CON REGULADOR CLIMÁTICO CR 53 (Cód. 8092227), O CON CONTROL
REMOTO CR 73 (Cód. 8092226) Y SONDA EXTERNA (incluida)
AJUSTE DE PARÁMETROS
En caso de uso del dispositivo
CR 53 programar:
PAR 10 = 2
