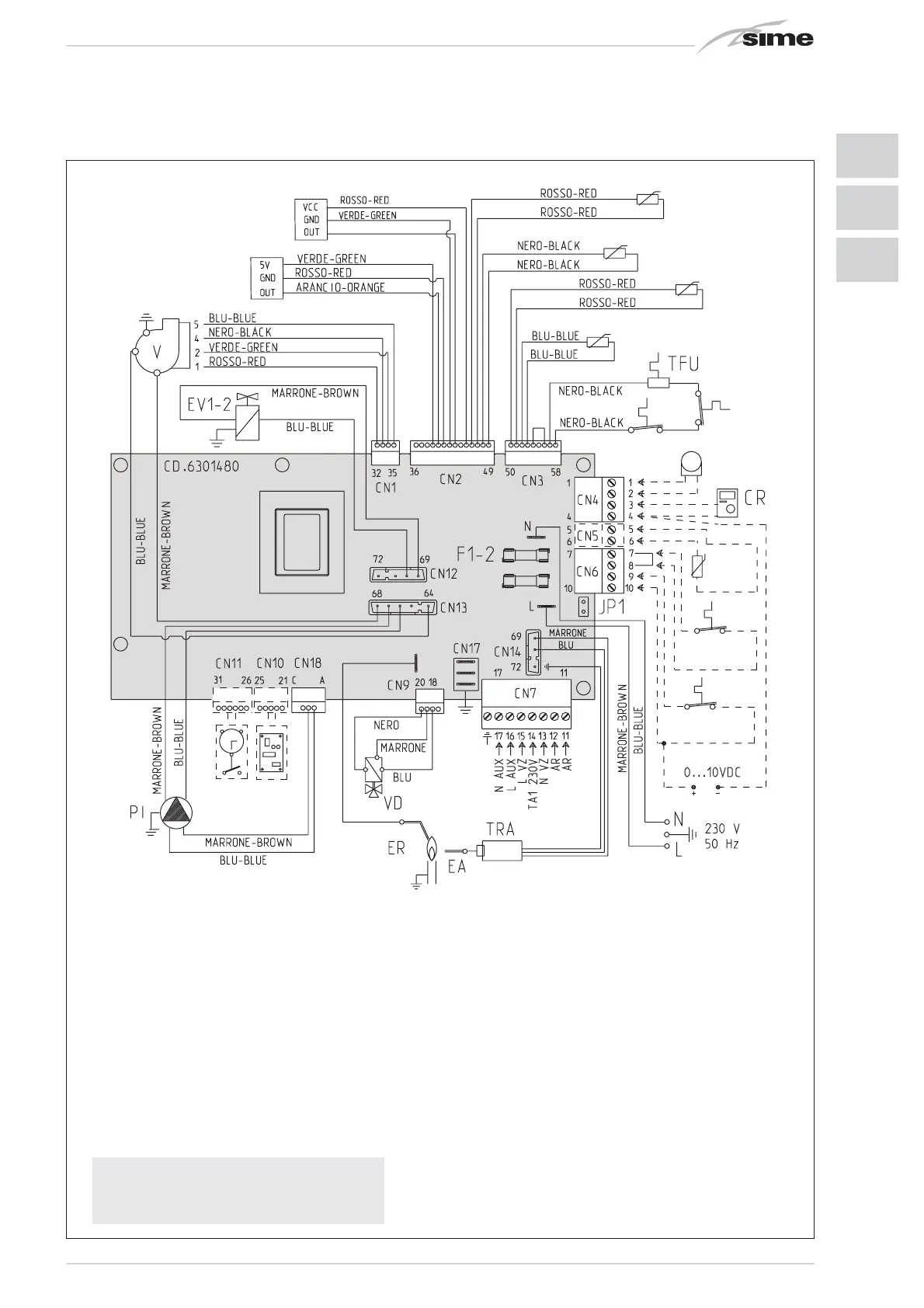

2.11 ESQUEMA ELÉCTRICO “25-30-35” (fig. 11/a)
OP
(24 VAC)
EXP
(24 VAC)
TA2
(24 VRAC)
TA1
(24 VRAC)
SE (5 VDC)
TS (24 VDC)
TL (24 VDC)
SM (5 VDC)
SF (5 VDC)
SR (5 VDC)
TPA (5 VDC)
SS (5 VDC)
FLM (5 VDC)
ST
(5 VDC)
BIANCO-WHITE
Fig. 11/a
LEYENDA
F1-2 Fusible (4 AT)
TRA Transformador de encendido
PI Bomba i
nstalación
V Ventilador
TL Termostato de límite√
EA Electrodo encendido
ER Electrodo detección
EV1-2 Bobina válvula gas
TS Termostato de seguridad
SF Sonda humos
TFU Termofusible
VD Válvula desviadora
SM Sonda ida calefacción
SR Sonda retorno calefacción
SS Sonda sanitario
TPA Transductor de presión
FLM Caudalímetro sanitario
TA1 Termostato ambiente Zona 1
JP1 Seleccione TA2 o 0-10 VDC
TA2 Termostato ambiente Zona 2
ST Sonda temperatura solar
CR Control remoto CR 73 (opcional)
SE Sonda temperatura externa (incluida)
OP Reloj programador (opcional)
EXP Tarjeta expansión
AR Alarma remota
VZ Válvula de zona
AUX Conexión auxiliar
NOTA: Conectar el TA1 a los bornes 7-8
después de sacar el puente.
CÓDIGOS REPUESTOS
CONECTORES:
CN1/13 cód. 6319146
CN2 cód. 6319148
CN3 cód. 6319145
CN4 cód. 6316203
CN6 cód. 6316202
CN7 cód. 6316204
CN9 cód. 6316274
CN12 cód. 6316280
CN14 cód. 6316213
CN18 cód. 6319147
Para el rango de 0 ... 10VCC:
- Retirar el jumper JP1
- Conectar la señal positiva en la terminal 10 de CN6
- Conectar la señal negativa en la terminal 4 de CN4.
