2.4.1 Esvaziamento da instalação
Para esvaziar a instalação desligar a caldei-
ra e agir na válvula de purga (7 fig. 5).
2.5 INSTALAÇÃO DA CONDUTA
COAXIAL ø 60/100 - ø 80/125
(fig. 6)
As condutas de aspiração e de descarga
coaxiais são fornecidas, por encomenda,
num kit com folha de instruções para a
montagem.
Os esquemas da fig. 6 ilustram alguns
exemplos dos vários tipos de modalidade
permitidos e os comprimentos máximos
utilizáveis.
2.6 INSTALAÇÃO DE CONDUTAS
SEPARADAS ø 80 - ø 60
(fig. 7 - fig. 8)
O kit de condutas separadas permite sepa-
rar as condutas de saída dos fumos e de
aspiração do ar (fig. 7):
– o kit de condutas separadas ø 80 cod.
8089912 é fornecido com um DIAFRAG-
MA DE ASPIRAÇÃO NÃO UTILIZÁVEL
para estas versões. Para utilizar a toma-
da de ar é necessário retirar o fundo da
mesma cortando com uma ferramenta
idónea (A) e montando-a novamente (B).
– o kit de condutas separadas ø 60 cód.
8089913 é fornecido com a manga de
aspiração que substitui aquele na caldei-
ra (C).
Agora é possível introduzir a extensão ou a
curva em polipropileno sem o uso de
vedantes ou isolantes.
O comprimento máximo total, obtido
somando os comprimentos das tubagens
de aspiração e descarga, é determinada
pelas perdas de carga dos vários acessó-
rios utilizados e não deverá ser superior a
15 mm H2O (ATENÇÃO: O comprimento
total da conduta não deverá superar os
50 m, mesmo se a perda de carga total
for inferior à máxima aplicável).
Para as perdas de carga dos acessórios
tomar como referência as Tabelas 1-1/a e
para o cálculo das perdas de carga o
exemplo da fig. 8.
NOT
A: Somente versões “25-30” são for-
necidas com um diafragma de aço cód.
C33
6
5
3
2
C43
3
4
2
x
y
x + y = L (m)
H (m)
C13
1
2
1
L (m)
2

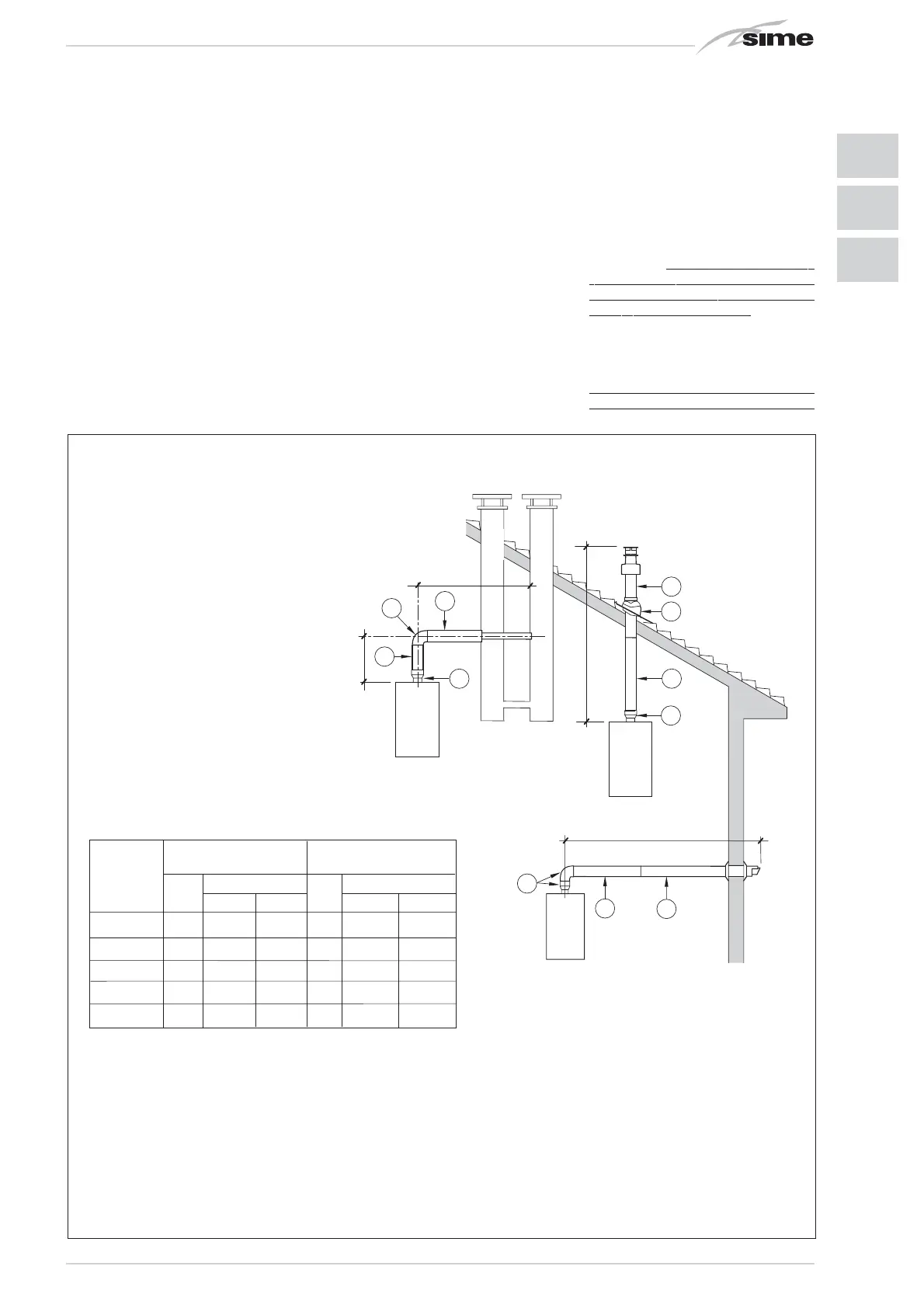

Fig. 6
LISTA DOS ACESSÓRIOS ø 60/100
1 Kit conduta coaxial cód. 8096250
2a Extensão L. 1000 cód. 8096150
2b Extensão L. 500 cód. 8096151
3 Extensão vertical L. 140 com tomadas cód. 8086950
4 a Curva suplementar de 90° cód. 8095850
4 b Curva suplementar de 45° cód. 8095950
5 Telha com articulação cód. 8091300
6 Terminal de saída para o telhado L. 1285 cód. 8091205
ATENÇÃO:
- A instalação de cada curva suplementar a
90° ø 60/100 reduz o troço à disposição de
1,5 metros.
- A instalação de cada curva suplementar a
90° ø 80/125 reduz o troço à disposição de
2 metros.
- A instalação de cada curva suplementar a
45° reduz o troço à disposição de 1 metro.
- Durante a montagem verificar se o kit da
conduta coaxial (1) está posicionado em
plano horizontal.
NOTA: Nas operações de montagem dos aces-
sórios é aconselhável lubrificar a parte inte-
rior das juntas vedantes com produtos à base
de silicone, evitando a utilização de óleos e gor-
duras em geral.
Modelo Comprimento da conduta Comprimento da conduta
ø 60/100 ø 80/125
LH L H
Min Max Min Max
25 6 m 1,3 m 8 m 12 m 1,2 m 15 m
25 T 6 m 1,3 m 8 m 12 m 1,2 m 15 m
30 5 m 1,3 m 7 m 10 m 1,2 m 13 m
35 4 m 1,3 m 6 m 8 m 1,2 m 11 m
35 T 4 m 1,3 m 6 m 8 m 1,2 m 11 m
LISTA DOS ACESSÓRIOS ø 80/125
1 Kit conduta coaxial cód 8096253
2 a Extensão L. 1000 cód. 8096171
2 b Extensão L. 500 cód. 8096170
3 Adaptador para ø 80/125 cód. 8093150
4 a Curva suplementar de 90° cód. 8095870
4 b Curva suplementar de 45° cód. 8095970
5 Telha com articulação cód. 8091300
6 Terminal de saída para o telhado L. 1285 cód. 8091205
