6028605 para montar sobre o flange
saída fumos (item 2 fig. 7), quando a per-
das de pressão total dos tubos separa-
dos é inferior a 9 mm H2O (com perda
total superiores a 9 mm H20 até 15 mm
H20 não usar o diafragma).
2.6.1 Acessórios das
condutas separadas (fig. 9)
Os esquemas da fig. 9 ilustram alguns
exemplos dos vários tipos de modalidade
de descarga permitidos.
2.6.2 Conexão a chaminés existentes
A conduta de descarga ø 80 o ø 60 pode
ser ligada a chaminés existentes. Quando a
caldeira trabalha a baixa temperatura é
possível utilizar chaminés normais com as
277,5
67,5
169
148
112
134
236
CS
CA
CA
119
222
ø 80
ø 60

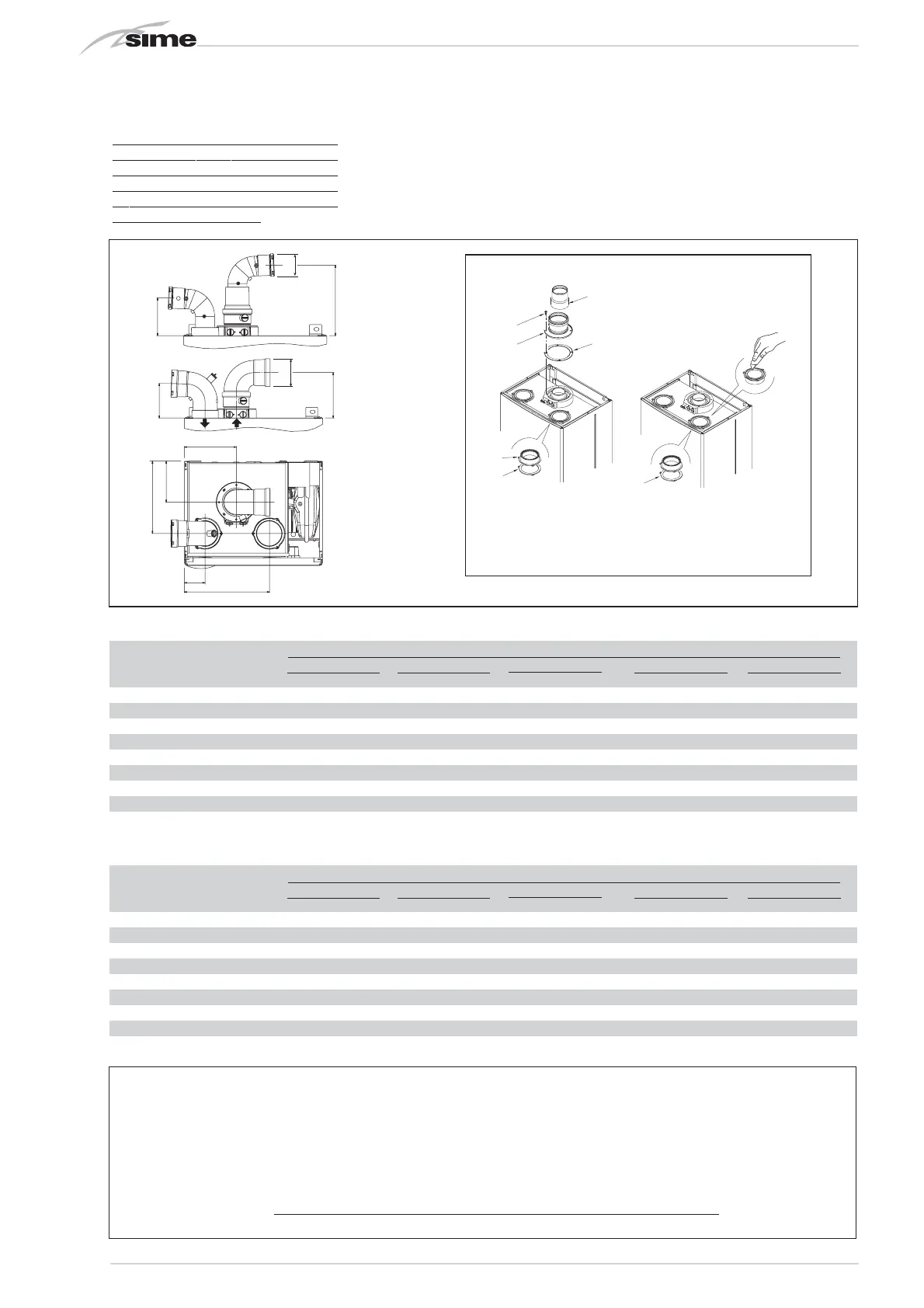

Fig. 7
LEGENDA
CA Aspiração
CS Evacuação
Exemplo de cálculo de instalação consentida na versão “25” visto que a soma das
perdas de carga dos acessórios introduzidos ø 80 é inferior a 15 mm H
2
O:
Aspiração Evacuação
9 m
tubo horizontal
ø 80 x 0,15 1,35 –
9 m
tubo horizontal
ø 80 x 0,15 – 1,35
n° 2 curvas 90° ø 80 x 0,20 0,40 –
n° 2 curvas 90° ø 80 x 0,25 – 0,50
n° 1 terminal ø 80 0,10 0,25
Total de perda de carga 1,85 + 2,10 = 3,95
mm H
2
O
TABELA 1 - ACESSÓRIOS Ø 80
Acessórios ø 80 Perda de carga (
mm H
2
O)
25 30 35
Aspiração Evacuação Aspiração Evacuação Aspiração Evacuação
Kit condutas separadas – – – – – –
Curva de 90° MF 0,20 0,25 0,25 0,30 0,30 0,40
Curva de 45° MF 0,15 0,15 0,20 0,20 0,25 0,25
Extensão L. 1000 (horizontal) 0,15 0,15 0,20 0,20 0,25 0,25
Extensão L. 1000 (vertical) 0,15 0,15 0,20 0,20 0,25 0,25
Terminal de parede 0,10 0,25 0,10 0,35 0,15 0,50
Descarga coaxial de parede
*
Terminal saída telhado * 0,80 0,10 1,10 0,15 1,50 0,20
* As perdas do accessório na aspiração compreendem o colector cód. 8091400/01
OPERAZIONE DA ESEGUIRE
SOLO NEL MONTAGGIO DEL
KIT Ø 80 COD. 8089912
A
B
4
1
3
2
6
4
5
C
Fig. 8
MONTAGEM DOS KIT (ø 80 cod. 8089912 - ø 60 cod. 8089913)
TABELA 1/a - ACESSORIOS ø 60
Acessórios ø 60 Perda de carga (
mm H
2
O)
25 30 35
Aspiração Evacuação Aspiração Evacuação Aspiração Evacuação
Kit condutas separadas 2,50 0,50 2,50 0,50 2,50 0,50
Curva de 90° MF 0,40 0,90 0,50 1,10 0,60 1,40
Curva de 45° MF 0,35 0,70 0,45 0,90 0,55 1,20
Extensão L. 1000 (horizontal) 0,40 0,90 0,50 1,10 0,60 1,40
Extensão L. 1000 (vertical) 0,40 0,60 0,50 0,70 0,60 0,80
Terminal de parede 0,50 1,20 0,80 1,40 1,10 1,60
Descarga coaxial de parede
*
Terminal saída telhado * 0,80 0,10 1,10 0,15 1,50 0,20
* As perdas do accessório na aspiração compreendem o colector cód. 8091400/01
LEGENDA
1 Vedante ø 125
2 Flange saída fumos
com tomada
3 Parafuso de fixação
4 Vedante ø 108
5 Manga aspiração (só no
kit cód. 8089913)
6 Redução MF ø 60 (só no
kit cód. 8089913)
OPERAÇÃO A EFECTUAR SÓ
NA MONTAGEM DO KIT ø 80
COD. 8089912
