2.9.6 Associação a vários sistemas
electrónicos
A seguir apresentaremos alguns exemplos
e as associações a vários sistemas electró-
nicos. Onde é necessário estão indicados
os parâmetros a introduzir na caldeira.As
conexões eléctricas à caldeira são como
indicadas nos esquemas eléctricos (fig. 11 -
fig. 11/a). O comando da válvula de zona
activa-se ao pedido de aquecimento da
zona 1 (quer da parte do TA1 ou do CR).
Descrição das siglas dos componentes indi-
cados nos esquemas do circuito de 1 a 14:
M Ida instalação
R Retorno instalação
CR Comando à distância CR 73
SE Sonda temperatura exterior
TA 1-2-3-4 Termóstato ambiente de zona
VZ 1-2 Válvula de zona
CT 1-2 Cronotermóstato de zona
RL 1-2-3-4 Relé de zona
SI Separador hidráulico
P 1-2-3-4 Bomba de zona
SB Sonda fervidor
PB Bomba fervidor
IP Instalação pavimento
EXP Placa expansão ZONA MIX
cód. 8092234/
INSOL cód. 8092235
VM Válvula misturadora três vie
R
M
SE
TA
CR
TA1
CR
SE

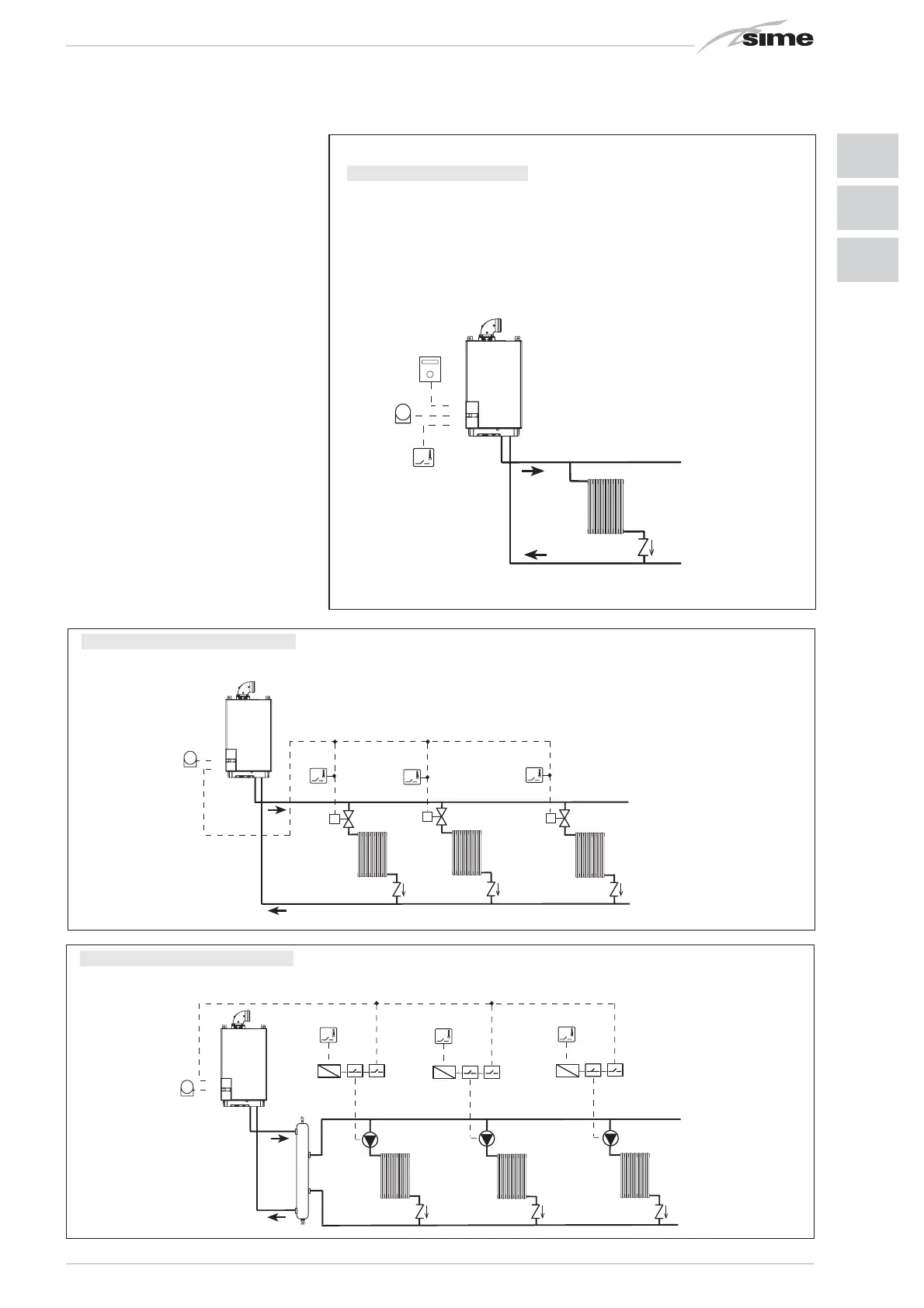

1 INSTALAÇÃO BASE
INSTALAÇÃO COM UMA ZONA DIRECTA E TERMÓSTATO AMBIENTE,
OU COM REGULADOR CLIMÁTICO CR 53 (Cód. 8092227), OU COM
COMANDO À DISTÂNCIA CR 73 (Cód. 8092226) E SONDA EXTERIOR
(incluída)
CONFIGURAÇÕES DOS PARÂMETROS
Em caso de utilização do dispositivo CR 53
configurar:
PAR 10 = 2
TA1
SE
R
M
SE
TA
VZ
TA1
VZ1
TA2
VZ2
R
M
SE
TA1
TA2
TA1
SE
TA
P2
RL
SI
RL1
RL2
P1
P
2 INSTALAÇÃO BASE
INSTALAÇÃO MULTIZONA COM VÁLVULAS, TERMÓSTATOS AMBIENTE E SONDA EXTERIOR (incluída)
3 INSTALAÇÃO BASE
INSTALAÇÃO MULTIZONA COM BOMBAS, TERMÓSTATOS AMBIENTE E SONDA EXTERIOR (incluída)
