Sime MURELLE HM - Page 61

61
ES
PT
ENG

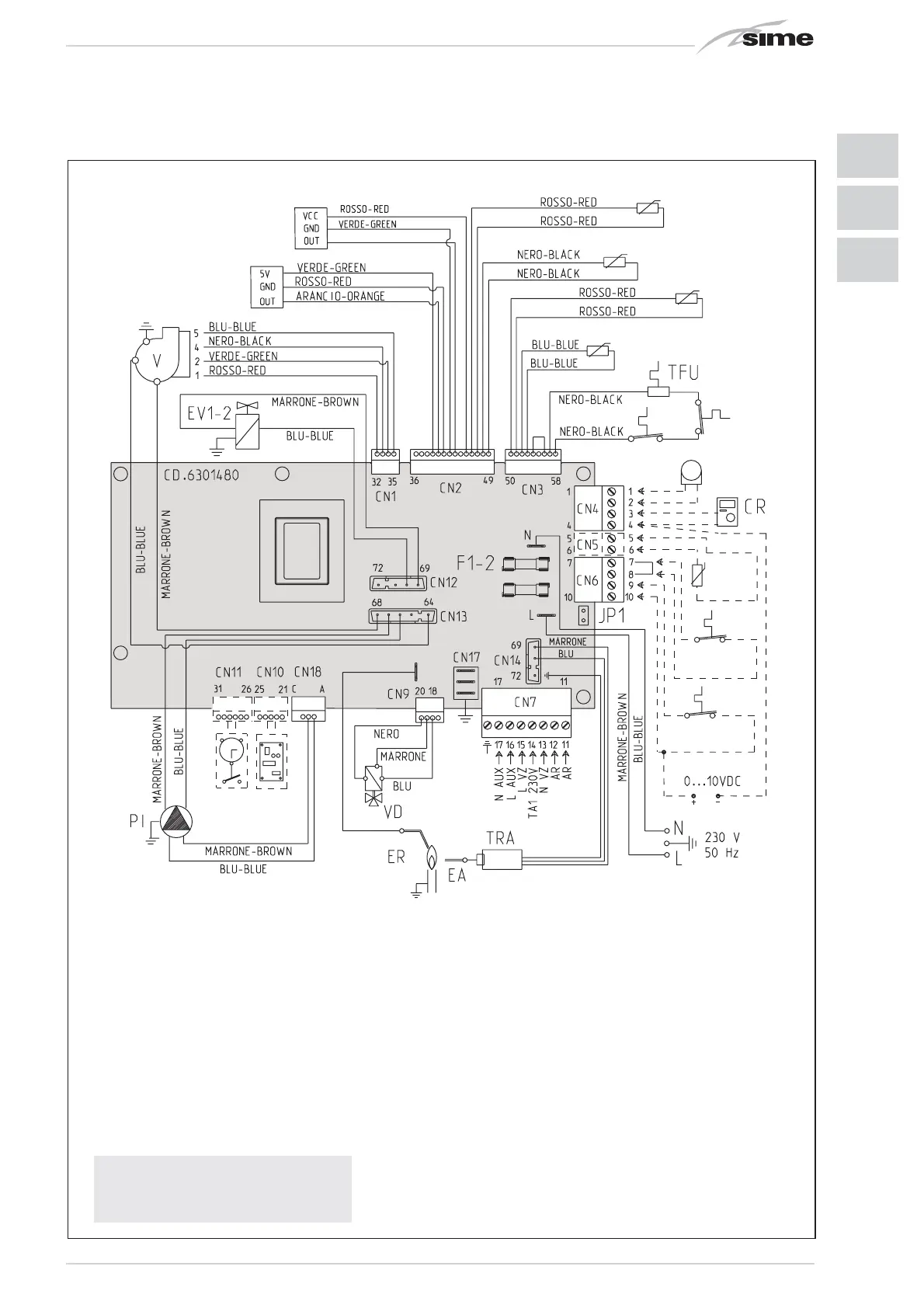

2.11 ESQUEMA ELÉCTRICO MODELO “25-30-35” (fig. 11/a)
OP
(24 VAC)
EXP
(24 VAC)
TA2
(24 VRAC)
TA1
(24 VRAC)
SE (5 VDC)
TS (24 VDC)
TL (24 VDC)
SM (5 VDC)
SF (5 VDC)
SR (5 VDC)
TPA (5 VDC)
SS (5 VDC)
FLM (5 VDC)
ST
(5 VDC)
BIANCO-WHITE
Fig. 11/a
LEGENDA
F1-2 Fusível (4 AT)
TRA Transformador de acensão
PI Bomba instalação
V Ventilador
TL Termóstato de limite
EA Eléctrodo de acensão
ER Eléctrodo relevação
EV1-2 Bobina válvula gás
TS Termóstato de segurança
SF Sonda fumos
TFU Termofusível
VD Válvula desviadora
SM Sonda ida aquecimento
SR Sonda retorno aquecimento
SS Sonda sanitário
TPA Transdutor de pressão
FLM Fluxímetro sanitário
TA1 Termóstato ambiente Zona 1
JP1 Selecione TA2 ou 0-10 VDC
TA2 Termóstato ambiente Zona 2
ST Sonda temperatura solar
CR Comando à distância CR 73 (opcional)
SE Sonda temperatura exterior (incluída)
OP Relógio programador (opcional)
EXP Placa expansão
AR Alarme remoto
VZ Válvula de zona
AUX Conexão auxiliar
NOTA: Ligar o TA1 aos terminais 7-8 após ter
retirado a ponte.
CÓDIGOS DAS PEÇAS
SOBRESSELENTES DOS
CONECTORES:
CN1/13 cód. 6319146
CN2 cód. 6319148
CN3 cód. 6319145
CN4 cód. 6316203
CN6 cód. 6316202
CN7 cód. 6316204
CN9 cód. 6316274
CN12 cód. 6316280
CN14 cód. 6316213
CN18 cód. 6319147
Para a faixa de 0 ... 10VDC:
- Retire o Jumper JP1
- Ligue o sinal positivo no terminal 10 do CN6
- Ligue o sinal negativo no terminal 4 do CN4.
