1 - DESCRIÇÃO DOS ÍCONES DO DISPLAY
ÍCONE MODALIDADE VERÃO
ÍCONE MODALIDADE INVERNO
ÍCONE MODALIDADE SANITÁRIO
ÍCONE MODALIDADE AQUECIMENTO
ESCALA GRADUADA DE POTÊNCIA
Os segmentos da barra iluminam-se em proporção à
potência fornecida pela caldeira
2 - DESCRIÇÃO DOS COMANDOS
TECLA DE FUNÇÃO ON/OFF
ON = Caldeira alimentada electricamente
OFF = Caldeira alimentada electricamente mas não
disponível para o funcionamento. Estão activas as
funções de protecção.
TECLA MODALIDADE VERÃO
Pressionando esta tecla a caldeira funciona só para a
água sanitária
TECLA MODALIDADE INVERNO
Pressionando esta tecla a caldeira funciona em aque-
cimento e sanitário.
TECLA SET SANITÁRIO
Pressionando esta tecla visualiza-se o valor da tempe-
ratura da água sanitária
TECLA SET AQUECIMENTO
Pressionando a primeira vez visualiza-se o valor da tempe-
ratura do circuito de aquecimento 1.
Pressionando a segunda vez visualiza-se o valor da tempe-
ratura do circuito de aquecimento 2.
Pressionando a terceira vez visualiza-se o valor da tempe-
ratura do circuito de aquecimento 3 (Três
zonas).
TECLA RESET
Permite restabelecer o funcionamento após uma ano-
malia de funcionamento
TECLA AUMENTO E DIMINUIÇÃO
Pressionando esta tecla aumenta ou diminui o valor
introduzido
ÍCONE FUNCIONAMENTO QUEIMADOR E BLOQUEIO
ÍCONE NECESSIDADE DE RESET
ÍCONE FUNÇÃO LIMPA-CHAMINÉS
DIGIT SECUNDÁRIOS
A caldeira visualiza o valor da pressão do cir-
cuito (valor correcto entre 1 e 1,5 bar)
3 - TECLAS RESERVADAS AO TÉCNICO DE INSTALAÇÃO
(acesso parâmetros INST e parâmetros OEM)
4 - BARRA LUMINOSA
Azul = Funcionamento
Vermelha = Anomalia de funcionamento
5 - RELÓGIO PROGRAMADOR (opcional)
Relógio mecânico (cód. 8092228) ou digital (cód.
8092229) para programação aquecimento/sanitários.
DIGIT PRINCIPAIS
A caldeira visualiza os valores introduzidos, o
estado de anomalia e a temperatura exterior

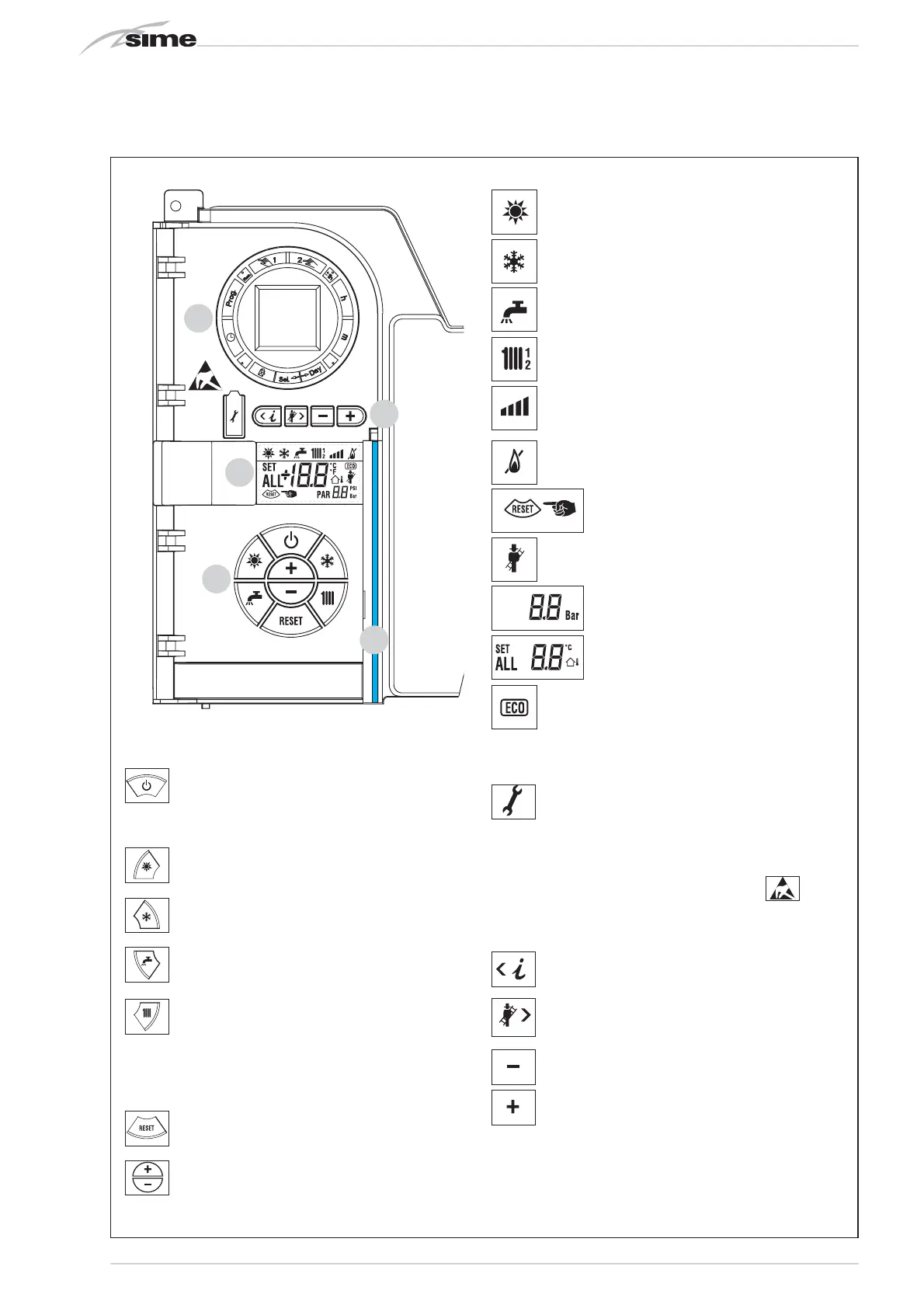

Fig. 12
CONEXÃO PARA PC
Deve ser usada exclusivamente com o kit de progra-
mação de SIME e só por pessoal autorizado. Não ligar
outros dispositivos electrónicos (máquinas fotográficas,
telefones, leitores mp 3 etc). Usar uma ferramenta
para retirar a tampa e colocá-la novamente após o uso.
ATENÇÃO: Porta de comunicação sen-
sível às descargas electrostáticas.
Antes da utilização, é aconselhável tocar uma superfí-
cie metálica ligada à terra para descarregar-se elec-
troestaticamente.
TECLA INFORMAÇÕES
Pressionando esta tecla várias vezes visualizam-se os
parâmetros.
TECLA FUNÇÃO LIMPA-CHAMINÉS
Pressionando esta tecla várias vezes visualizam-se os
parâmetros.
TECLA DIMINUIÇÃO
Modificam-se os valores introduzidos por defeito.
TECLA AUMENTO
Modificam-se os valores introduzidos por defeito.
ÍCONE PRESENÇA DE FONTES ALTERNATIVAS
