dos comandos (2). Caso a anoma-
lia retorne, deve ser solicitada a inter-
venção do pessoal técnico qualificado.

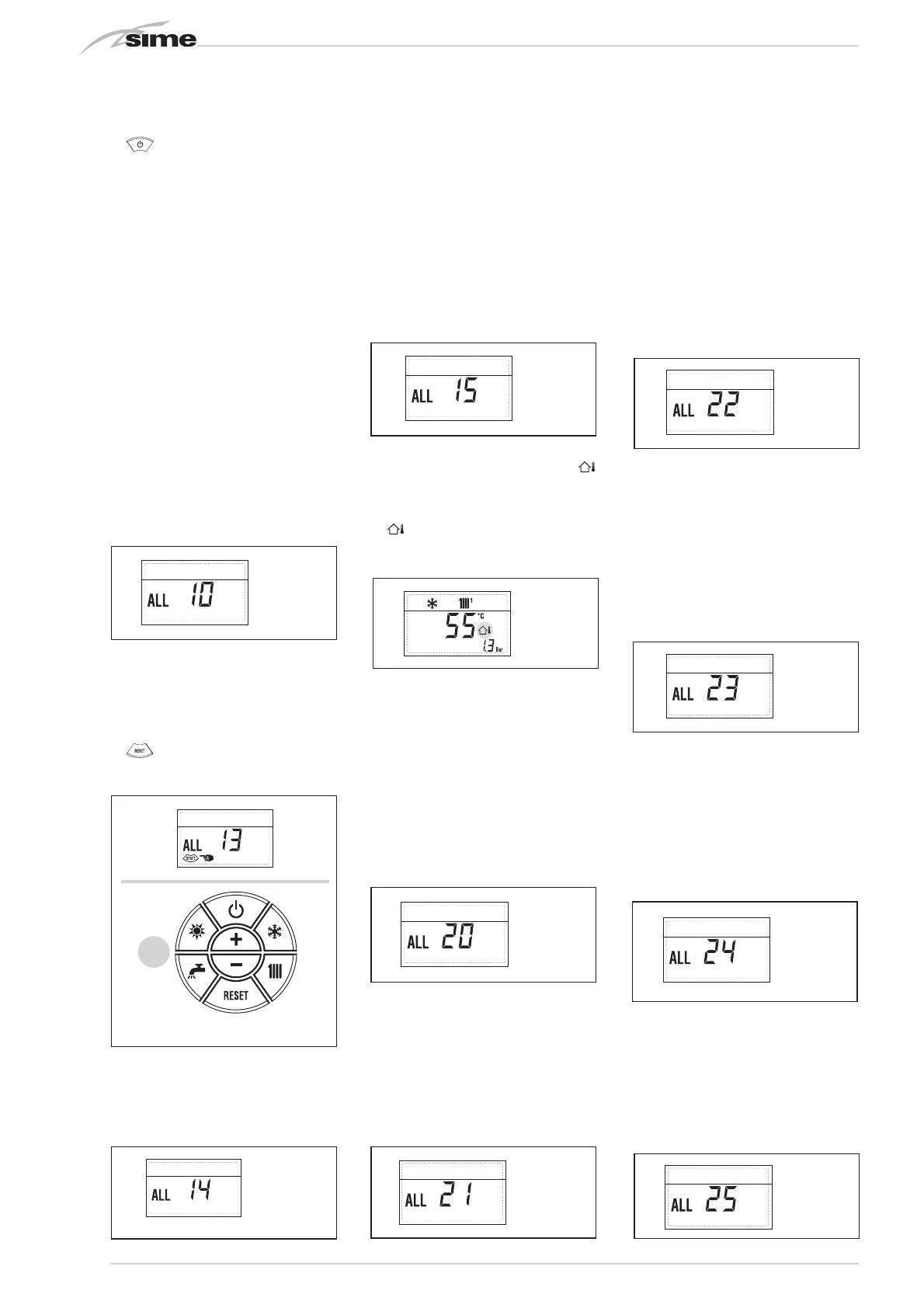

– ANOMALIA SONDA AUXILIAR “ALL 10”
(fig. 23/9)
CALDEIRA COM ACUMULAÇÃO: Anoma-
lia sonda fervidor (SB). Quando a sonda
fervidor está aberta ou em curto-circui-
to, no display aparece a anomalia ALL
10. A caldeira funciona mas não faz a
modulação de potência na fase sanitário.
CALDEIRA SÓ AQUECIMENTO: Anomalia
sonda anti-gelo (SA) para as caldeiras
que prevêem a utilização da sonda anti-
gelo. Quando a sonda está aberta ou em
curto-circuito, a caldeira perde uma
parte da funcionalidade anti-gelo e no
display aparece a anomalia ALL 10.
CALDEIRA COM ASSOCIAÇÃO A SISTE-
MA SOLAR: Anomalia sonda entrada
sanitário (ST). Quando a sonda está
aberta ou em curto-circuito a caldeira
perde a função solar e no display apare-
ce a anomalia ALL 10.
– INTERVENÇÃO SONDA FUMOS “ALL
13” (fig. 23/10)
Caso intervenha a sonda de fumos (SF),
a caldeira pára e no display aparece a
anomalia ALL 13. Pressionar a tecla
do comando (2) para fazer iniciar
a caldeira.
– ANOMALIA SONDA FUMOS “ALL 14”
(fig. 23/11)
Quando a sonda de fumos está aberta
ou em curto-circuito, a caldeira pára e
no display aparece a anomalia ALL 14.
– ANOMALIA DO VENTILADOR “ALL 15”
(fig. 23/12)
As rotações do ventilador não respeitam
o range pré-estabelecido de velocidade.
Se a condição de activação da anomalia
persiste por dois minutos, a caldeira faz
uma paragem forçada de trinta minutos.
No final da paragem forçada a caldeira
tenta novamente o acendimento.
– ANOMALIA SONDA EXTERNA “
INTERMITÊNCIA” (fig. 23/13)
Quando a sonda externa (SE) estiver
curto circuito o ecrã pisca o símbolo
. Durante esta anomalia a caldeira
continuará o normal funcionamento.
– INTERVENÇÃO TERMÓSTATO DE
SEGURANÇA PRIMEIRA ZONA MISTU-
RADA “ALL 20” (fig. 23/14)
Quando resulta ligado à caldeira o pla-
queta ZONA MIX, a intervenção do
termóstato de segurança desliga a
bomba do sistema zona misturada,
fecha-se a válvula mix de zona e no
display visualiza-se a anomalia ALL 20.
Durante tal anomalia a caldeira continua
o funcionamento normal.
– ANOMALIA AVARIA SONDA IMPUL-
SÃO PRIMEIRA ZONA MISTURADA
“ALL 21” (fig. 23/15)
Quando resulta ligado à caldeira o pla-
queta ZONA MIX e a sonda de impulsão
está aberta ou curto-circuitada, no
display visualiza-se a anomalia ALL 21.
Durante tal anomalia a caldeira continua
o funcionamento normal.
– INTERVENÇÃO TERMÓSTATO DE
SEGURANÇA SEGUNDA ZONA MISTU-
RADA “ALL 22” (fig. 23/16)
Quando resulta ligado à caldeira o pla-
queta ZONA MIX a intervenção do
termóstato de segurança desliga a
bomba do sistema zona misturada,
fecha-se a válvula mix de zona e no
display visualiza-se a anomalia ALL 22.
Durante tal anomalia a caldeira continua
o funcionamento normal.
– ANOMALIA AVARIA SONDA IMPUL-
SÃO SEGUNDA ZONA MISTURADA
“ALL 23” (fig. 23/17)
Quando resulta ligado à caldeira o pla-
queta ZONA MIX e a sonda de impulsão
está aberta ou curto-circuitada, no
display visualiza-se a anomalia ALL 23.
Durante tal anomalia a caldeira continua
o funcionamento normal.
– ANOMALIA SONDA COLETOR SOLAR
(S1) “ALL 24” (fig. 23/18)
Quando a sonda solar está aberta ou
em curto-circuito, no display visualiza-se
a anomalia ALL 24. Durante tal anomalia
a caldeira continua o funcionamento nor-
mal mas perde a função solar que não
está mais disponível.
– ANOMALIA SONDA FERVIDOR SOLAR
(S2) “ALL 25” (fig. 23/19)
Quando a sonda solar está aberta ou
em curto-circuito, no display visualiza-se
a anomalia ALL 25. Durante tal anomalia
a caldeira continua o funcionamento nor-
mal mas perde a função solar que não
Fig. 23/11
Fig. 23/12
