está mais disponível.

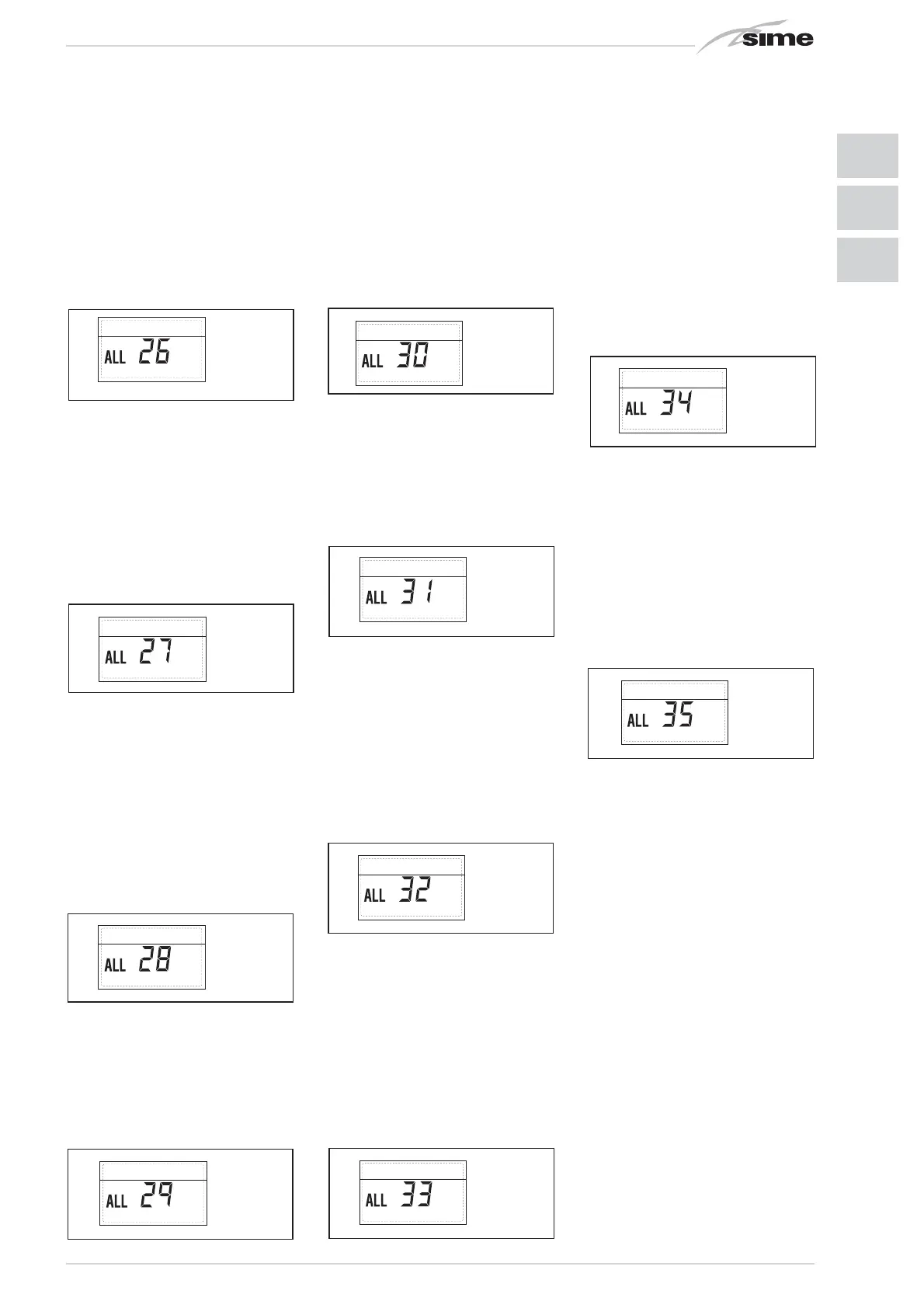

– ANOMALIA SONDA AUXILIAR (S3)
“ALL 26” (fig. 23/20)
Quando a sonda solar está aberta ou
em curto-circuito, no display visualiza-se
a anomalia ALL 26. Durante tal anomalia
a caldeira continua o funcionamento nor-
mal mas perde a função solar que não
está mais disponível.
– ANOMALIA COERÊNCIA APLICAÇÕES
SOLAR “ALL 27” (fig. 23/21)
Quando a configuração hidráulica não é
coerente com aplicações solares
escolha, no display visualiza-se a anoma-
lia ALL 27. Durante tal anomalia a caldei-
ra continua o funcionamento normal
mas para la plaqueta solar pela qual
está activa l’anomalia, está disponível
somente a função antigelo colector.
– ANOMALIA COERÊNCIA ENTRADA
(S3) SOMENTE POR SISTEMA 7 “ALL
28” (fig. 23/22)
Quando uma sonda é conectada em vez
de um contacto limpo de entrada S3 de
la plaqueta, no display visualiza-se a ano-
malia ALL 28. Durante tal anomalia a
caldeira continua o funcionamento nor-
mal mas para la plaqueta solar pela qual
está activa l’anomalia, está disponível
somente a função antigelo colector.
– ANOMALIA NÚMERO DE PLAQUETAS
CONNECTED “ALL 29” (fig. 23/23)
Quando uma plaqueta ZONA MIX/INSOL
está defeituoso ou não comunica, o
display visualiza a anomalia ALL 29.
Durante tal anomalia a caldeira continua
a funcionar normalmente excepto a
função ZONA MIX/INSOL.
– ANOMALIA SONDA RETORNO AQUECI-
MENTO “ALL 30” (fig. 23/24)
Quando a sonda retorno aquecimento
(SR) está aberta ou curtocircuitada, o
display visualiza a anomalia ALL 30.
Durante tal anomalia a caldeira continua
a funcionar normalmente.
– ANOMALIA SONDA DESCARGA
CASCATA “ALL 31” (fig. 23/25)
Quando a sonda descarga cascata
(SMC) está aberta ou então curtocircui-
tada, o display visualiza a anomalia ALL
31. Durante tal anomalia a caldeira conti-
nua a funcionar normalmente.
– ANOMALIA CONFIGURAÇÃO INSTA-
LAÇÃO TRÊS ZONAS “ALL 32” (fig.
23/26)
Quando as plaquetas conectadas RS-485
são em número insuficiente, e/ou pelo
menos uma não é uma plaqueta zona
mesclada, a caldeira pára e no display é
visualizada a anomalia ALL 32. A caldeira
volta a funcionar ao ser ativada a correta
configuração para instalações de 3 zonas.
– ANOMALIA COMUNICAÇÃO PLAQUE-
TA RS-485 EM MODALIDADE MOD-
BUS “ALL 33” (fig. 23/27)
Quando o PAR 16 é diferente de “- -” e
não há comunicação entre a placa cal-
deira e a plaqueta RS-485 em modalida-
de MODBUS durante pelo menos quatro
minutos, a caldeira pára e no display é
visualizada a anomalia ALL 33. A caldei-
ra reinicia ao ser repristinada a comuni-
cação, ou então ao ser selecionado o
PAR 16 = “- -”.
– ANOMALIA COMUNICAÇÃO PLAQUE-
TA RS-485 EM MODALIDADE CASCA-
TA “ALL 34” (fig. 23/28)
Quando o PAR 15 é diferente de “- -” e
não há comunicação entre a placa cal-
deira e a plaqueta RS-485 em modalida-
de CASCATA, a caldeira pára e no display
é visualizada a anomalia ALL 34. A cal-
deira volta a funcionar ao ser repristina-
da a comunicação, ou então ao ser sele-
cionado o PAR 15 = “- -”.
– ANOMALIA COMUNICAÇÃO PLAQUE-
TA RS-485 E PLAQUETA RS-485 “ALL
35” (fig. 23/29)
Quando o PAR 15 é diferente de “- -” e
não há comunicação entre a placa cal-
deira e a plaqueta RS-485 em modalida-
de CASCATA, a caldeira pára e no display
é visualizada a anomalia ALL 35. A cal-
deira volta a funcionar ao ser repristina-
da a comunicação, ou então ao ser sele-
cionado o PAR 15 = “- -”.
ATENÇÃO: No caso de conexão em
sequência no display do comando remoto
CR 73, são visualizados os códigos de
erro 70 e 71:
- ALARME 70
Ao ocorrer uma anomalia que bloqueia
o funcionamento da cascata (sonda
descarga cascata ALL 31), o display do
comando remoto CR 73 visualiza o
alarme 70. Verificar a anomalia na
cascata.
- ALARME 71
Ao ocorrer uma anomalia num dos
módulos, enquanto os outros módulos
continuam a funcionar no que for per-
mitido, o display do comando remoto
CR 73 visualiza o alarme 71. Verificar a
anomalia na cascata.
Fig. 23/24
Fig. 23/25
Fig. 23/27
Fig. 23/28
Fig. 23/29
Fig. 23/26
Fig. 23/23
Fig. 23/20
Fig. 23/21
Fig. 23/22
