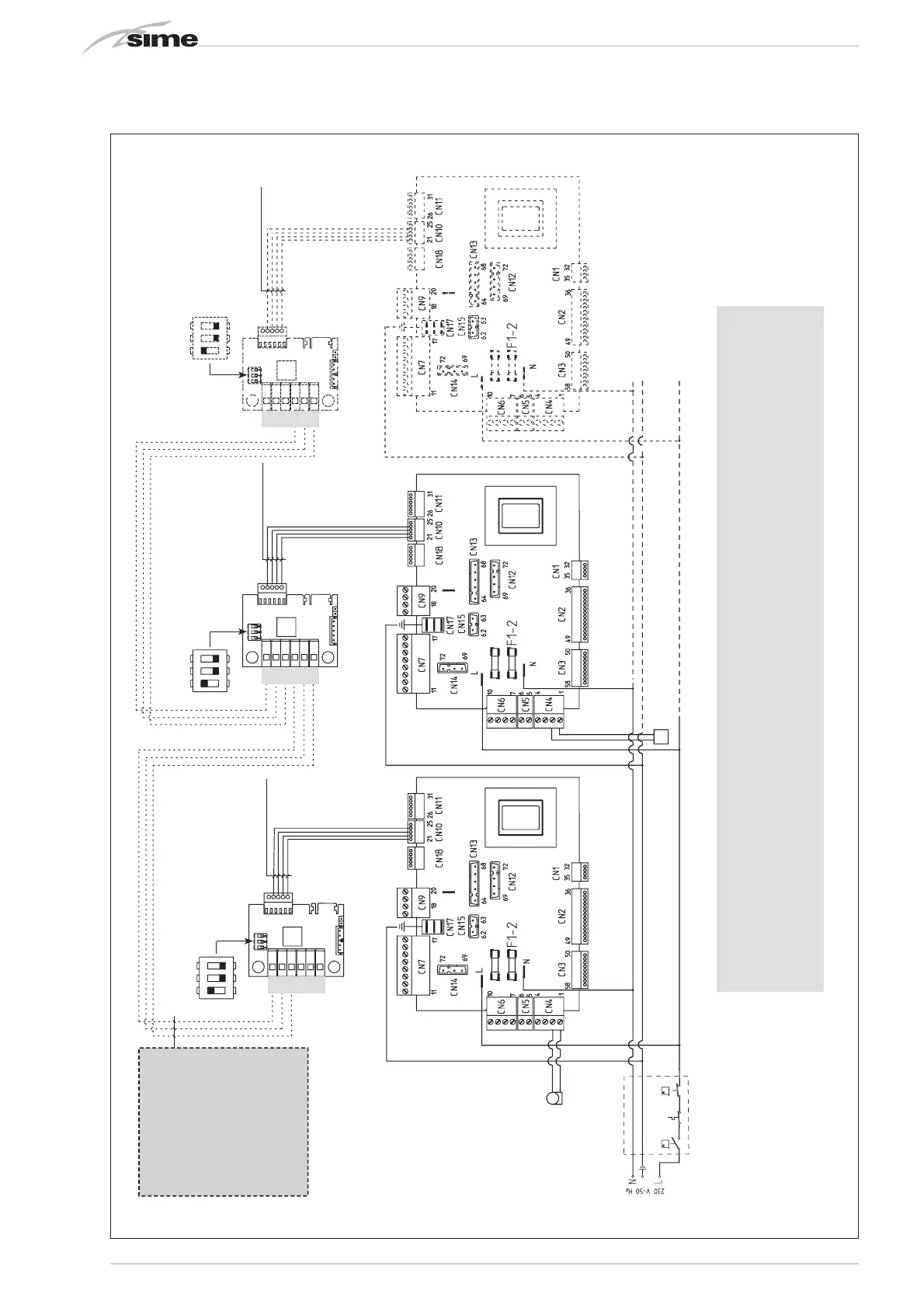

SCHEDA CALDAIA (MASTER)
DIP SWITCH
SCHEDINO RS-485
SCHEDA CALDAIA (SLAVE 1)
DIP SWITCH
SCHEDA CALDAIA (SLAVE ...)
DIP SWITCH
1
2
3
CONNETTORE
CABLATO CN10
(cod. 6319165
SCHEDINO RS-485
SCHEDINO RS-485
CONNETTORE
CABLATO CN10
(cod. 6319165)
CONNETTOR
CABLATO CN10
cod. 6319165
1
2
345
6
1
2
345
6
1
2
345
6
X5
X5
WIRED
CONNECTOR
CN10
(code 6319165)
RS-485 BOARD
RS-485 BOARD
RS-485 BOARD
WIRED
CONNECTOR
CN10
(code 6319165)
WIRED
CONNECTOR
CN10
(code 6319165)
BOILER BOARD (SLAVE ...)BOILER BOARD (SLAVE 1)BOILER BOARD (MASTER)
Pmin
Pmax
TS
KIT SICUREZZE ISPESL
(solo per mercato Italia)
ON
1
2
3
ON
1
2
3
ON
SONDA ESTERNA (SE)
EXTERNAL SENSOR (SE)
SONDA MANDATA CASCATA (SMC)
CASCADE SUPPLY PROBE (SMC)
CARATTERISTICHE CAVO:
- 3 fili di sezione almeno AWG24
- Schermato e twistato
- Impedenza caratteristica almeno 100 Ω
- Schermatura connessa a terra da un
solo lato della linea
CHARACTERISTICS
OF ELECTRIC CABLE:
-
3 wires of 24 AWG
- Screened and twisted
- Characteristic impedance 100 Ω
- Shield connected to ground with
only one side of the line
–
+
GND
–
+
GND
–
+
GND
–
+
GND
–
+
GND
–
+
GND
Fig. 4/b
CONFIGURACIÓN DE LOS PARÁMETROS DEL INSTALADOR:
PAR 15 DIRECCIÓN CASCADA
-- = No habilitado
0 = Master
1...7 = Slave de 1 a 7
(ATENCIÓN: Evitar denominar las calderas
SLAVE con el mismo número)
NOTA: La sonda de temperatura exterior (SE) se deberá
conectar a la caldera MASTER y la sonda de impulsión de
cascada (SMC) a la caldera SLAVE 1.
Las sondas y el cable de conexión de las fichas se suministras
en un kit bajo solicitud c
ó
d. 8092250.
Cuando el led rojo parpadea de la tarjeta RS 485 el DIP SWIT-
CH no está configurado correctamente.
