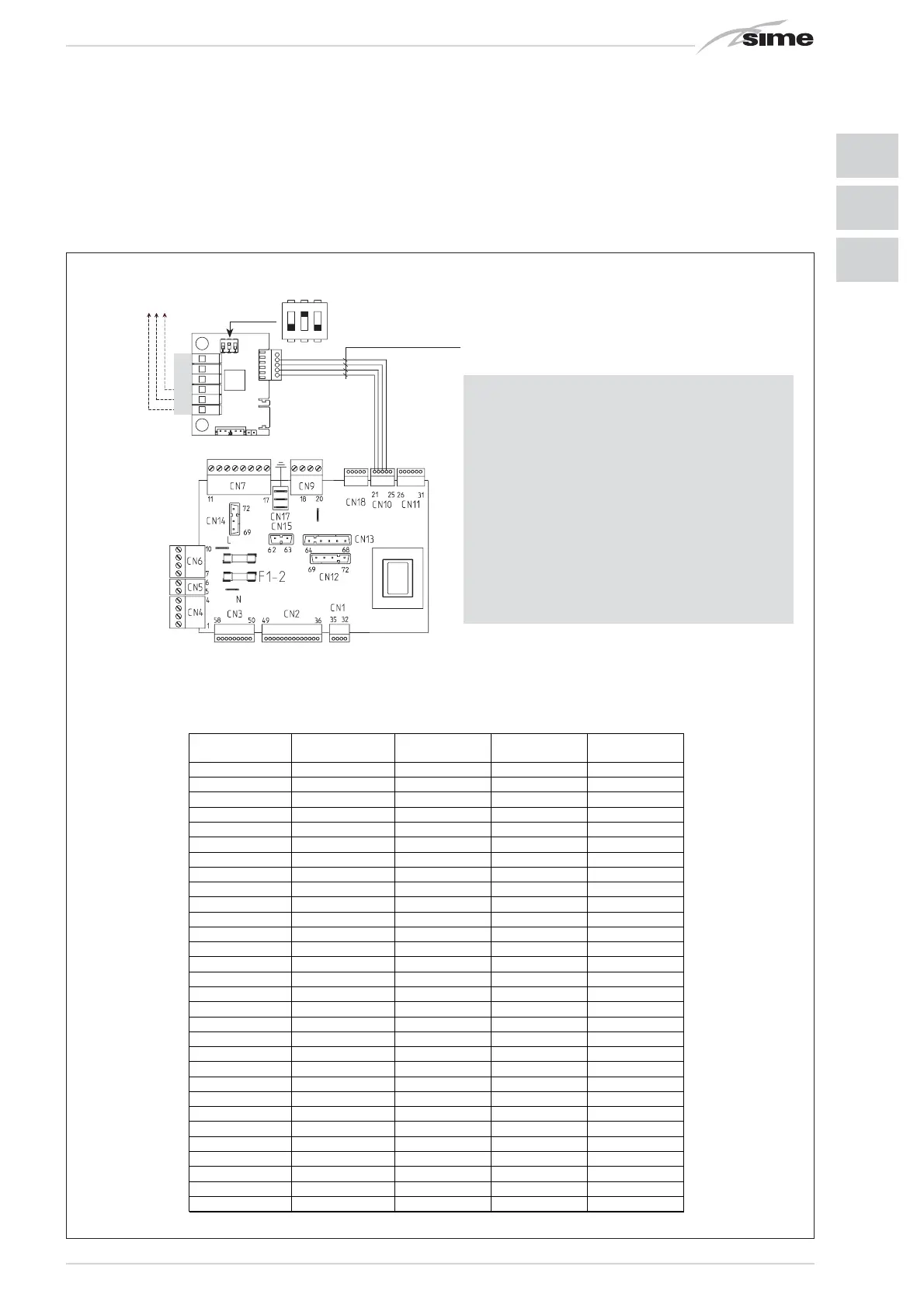

Modalidad MODBUS (fig. 4/c)
La ficha RS-485 puede utilizarse también
para la comunicación en MODBUS de la cal-
dera individual MURELLE HM 25 T - 35 T.
En este caso seguir los siguientes pasos:
- Configurar el DIP SWITCH de la ficha RS-
485 y el PAR 16 como indica la figura.
- Elegir la configuración de comunicación
adecuada a la red MODBUS presente
(PAR 17 INST) según cuanto descrito en
la Tabla PAR 17 INST.
Modalidad CASCADA+MODBUS (fig. 4/d)
Esta modalidad permite la comunicación en
MODBUS de al menos dos calderas en
cascada y se efectúa solicitando una segun-
da ficha RS-485 suministrada en el kit cód.
8092244.
SCHEDA CALDAIA
DIP SWITCH
SCHEDINO RS-485
1
2
3
CO
NNETT
O
R
E
C
ABLAT
O
C
N1
0
(
cod. 6319165
)
1
2
345
6
WIRED CONNECTOR
CN10
(code 6319165)
COMUNICAZIONE MODBUS
MODBUS COMMUNICATION
RS-485 BOARD
/ BOILER BOARD
ON
–
+
GND
–
+
GND
CONFIGURACIÓN DE LOS PARÁMETROS DEL INSTALADOR:
PAR 16 DIRECCIÓN MODBUS
-- = No habilitado
1...31 = Slave de 1 a 31
(ATENCIÓN: Evitar denominar la caldera con el
mismo número ya asignado a otros aparatos)
PAR 17 CONFIGURACIÓN MODBUS
-- = No habilitado
1...30 = Valor de fábrica: 25
(Véase Tabla PAR 17 INST)
ATENCIÓN: Después de haber configurado los parámetros se
recomienda apagar y volver a encender la caldera.
Fig. 4/c
1 1200 8 No 1
2 1200 8 No 2
3 1200 8 Pari / 1
4 1200 8 2
5 1200 8 Dispari / 1
6 1200 8 2
7 2400 8 No 1
8 2400 8 No 2
9 2400 8 1
10 2400 8 2
11 2400 8 1
12 2400 8 2
13 4800 8 No 1
14 4800 8 No 2
15 4800 8 1
16 4800 8 2
17 4800 8 1
18 4800 8 2
19 9600 8 No 1
20 9600 8 No 2
21 9600 8 1
22 9600 8 2
23 9600 8 1
24 9600 8 2
25 19200 8 No 1
26 19200 8 No 2
27 19200 8 1
28 19200 8 2
29 19200 8 1
30 19200 8 2
PAR 17 INST
Baud Rate
N° Bit Dati
Parità Bit di Stop
Par 17 INST
Baud Rate
No. Data Bit
Parity Stop Bit
Pari /
Pari /
Pari /
Pari /
Pari /
Pari /
Pari /
Pari /
Pari /
Dispari /
Dispari /
Dispari /
Dispari /
Dispari /
Dispari /
Dispari /
Dispari /
Dispari /
Even
Even
Even
Even
Even
Even
Even
Even
Even
Even
Odd
Odd
Odd
Odd
Odd
Odd
Odd
Odd
Odd
Odd
TABELLA PAR 17 INST/ Tab. PAR 17 INST
