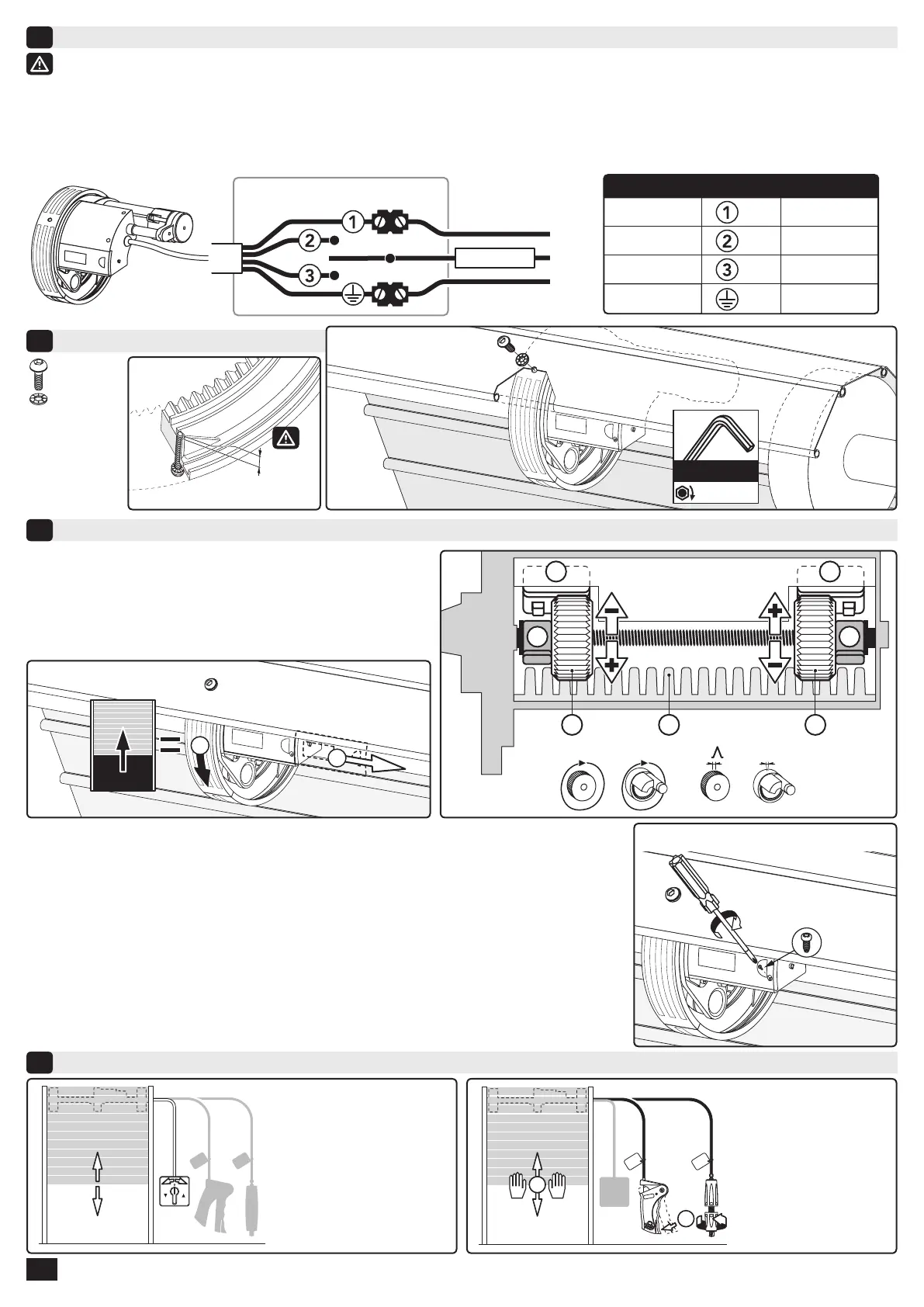

Esquema de conexionado (toda la gama)
5
Fijación de la persiana (toda la gama)
6
Reglaje de los nales de carrera (toda la gama)
7
Uso
8
- La línea eléctrica debe estar protegida de acuerdo con la normativa del pais de uso
- El circuito de alimentación debe estar equipado con un elemento de corte omnipolar con un diferencia de abertura de 3mm mínimo
(EN60335-1)
- Desconecte la instalación durante la conexión. Después de hacer todas las conexiones, active de nuevo la instalación, compruebe
el sentido de rotación del motor, si el sentido no es el deseado, desconecte de la alimentación, e invierta los cables marrón y negro
(230V) o rojo y negro (motores 120V).
- Una maniobra de tipo "hombre presente" solo puede estar asegurada con un interruptor de ordem momentanea.
230V - 50Hz
(120V - 60Hz)
MANDO HOMBRE PRESENTE
PE
L
N
FUSIBLE 16A
230V - 50Hz 120V - 60Hz
Verde/amarillo
Verde
PE
Azul
Blanco
N
Marrón
Negro
L1
Negro
Rojo
L2
30 N.m ±3
8 mm
b
c
d i
e
f
g
=
=
1 2,5°
x 5x 1
7.1 - Identicación de los nales de carrera
a - Tapa de los nales de carrera deslizante
b & c - Anillos de memoria extraíbles
d & e - Ruedas giratorias de ajuste
f & g - Microinterruptores electricos
h - Corona del motor
i - Palas de guia
7.2 - Ajuste
- Fin de carrera punto bajo
1 - mover eléctricamente la persiana hasta la posición baja deseada
2 - Extraer el anillo de memoria del lado derecho (c)
3 - Girar la rueda de ajuste derecha (e) hacia la dirección “-“ hasta activar el micro interruptor (g)
- Fin de carrera punto alto
1 - mover eléctricamente la persiana hasta la posición alta deseada
2 - mover la persiana hacia abajo hasta el suelo
3 - Extraer el anillo de memoria del lado izquierdo (b)
4 - Girar la rueda de ajuste derecha (d) 2 vueltas hacia la dirección “-“ (consejo: marcar la rueda con un rotulador)
- Mover la persiana arriba y abajo para comprobar los nales de carrera, si es necesario, gire las ruedas giratorias
de ajuste hacia la posición “+” para incrementar el recorrido o hacia la dirección “-“ para reducir el recorrido.
a
h
7.3
tornillo CBL Z 3x12
CHC M10 ZnBl
JZC10 ZnBl
2 mm
max.
4/4
1
2
- Eléctricamente con
interruptor
- Manualmente gra-
cias al sistema de
desembrague
