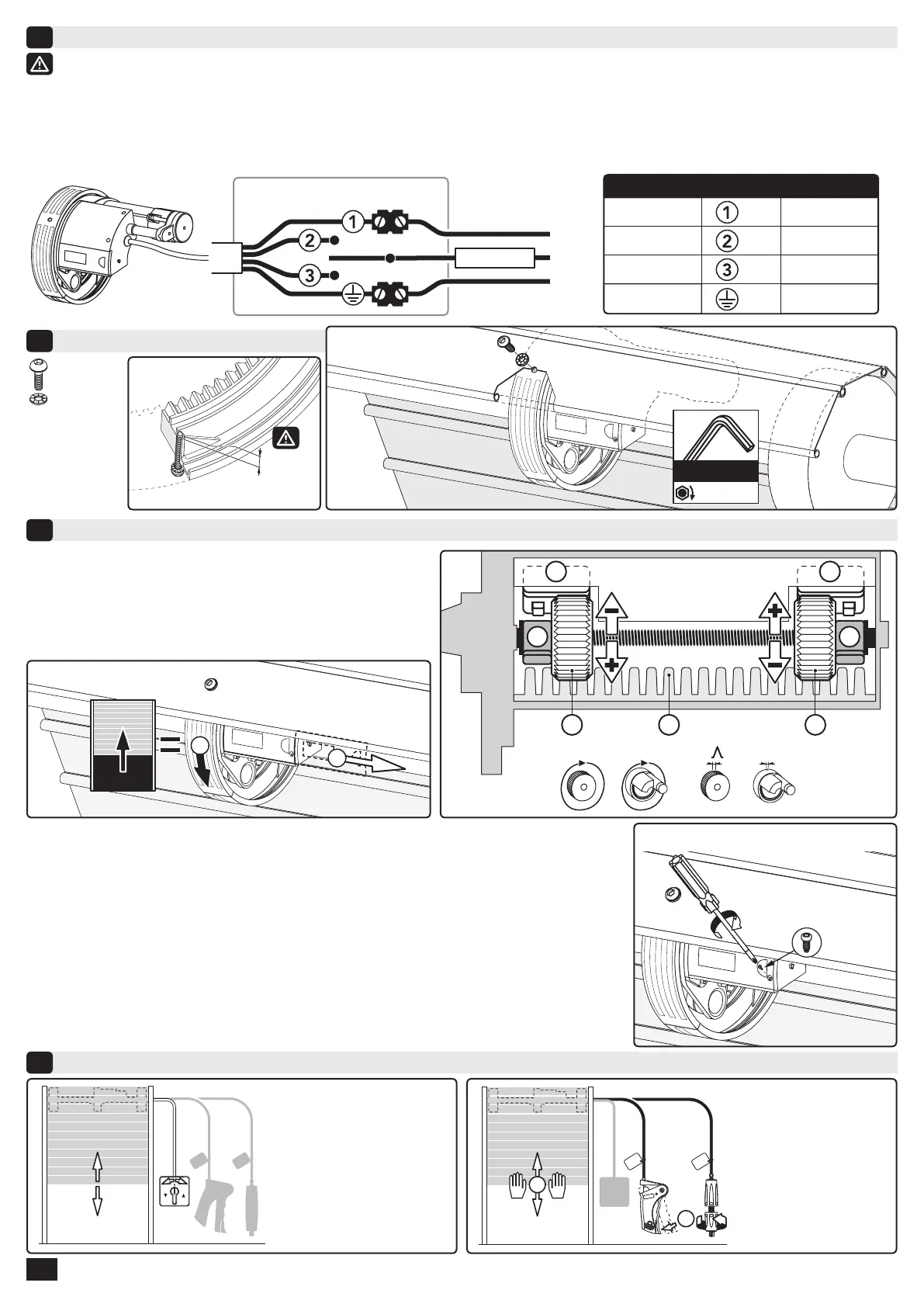

Bağlantı şeması
(tüm Centris serisi)
5
Kepengin takılması
(tüm Centris serisi)
6
Limit noktalarının ayarlanması
(tüm Centris serisi)
7
Kullanım
8
- Ana elektrik hattında ürünün kullanıldığı ülkenin kurallarına uygun olarak bir güvenlik koruması bulunmalıdır.
- Güç kaynağı devresine, açıklığı minimum 3 mm (EN60335-1 standardı) olan bir tek kutuplu ayırıcı takılmalıdır.
- Bağlantı esnasında elektriği kesin. Bağlantıdan sonra: akımı verin, motorun çalışma yönünü kontrol edin.
- Bu yön istenilen yön değilse, elektriği kesin ve kahverengi ve siyah kabloların (230V gücünde) veya kırmızı ve siyah (120V) kabloların
yerini değiştirin.
- "dead man" gibi bir komut sadece yaylı anahtar şalter ile gerçekleştirilebilir.
230V - 50Hz
(120V - 60Hz)
MOMENTARY ŞALTER
PE
L
N
16A SİGORT
230V - 50Hz 120V - 60Hz
Yeşil / sarı
Yeşil
PE
Mavi
Beyaz
N
Kahverengi
Kırmızı
L1
Siyah
Siyah
L2
7.1 - Limit noktalarının tanımlanması
a - Kayar kutu kapağı
b & c - Sökülebilir bellek halkaları.
d & e - Rotatif ayarlanan dişliler.
f & g - Elektrikli düğmeler.
h - Motor başlığı.
i - Kılavuz dişliler.
7.2 - Ayarlama
- Alt uç limit:
1 - Motoru çalıştırarak kepengi AŞAĞIYA istenilen konuma getirin.
2 - Sağ taraftaki bellek halkasını sökün (c).
3 - Düğmeyi (g) aktif hale getirene kadar sağ ayar halkasını (e) "-" yönünde çevirin.
- Yukarı uç limit:
1 - Motoru çalıştırarak kepengi YUKARIYA istenilen konuma getirin (kılavuz dişlilerin sesi i).
2 - Kepengi yere kadar aşağı indirin.
3 - Sol taraftaki bellek halkasını (b) sökün.
4 - Soldaki ayar halkasını (d) "-" yönünde 2 tur döndürün
(ipucu: dişliyi bir kalemle işaretleyin)
.
- Uç limitlerin konumunu kontrol etmek için kepengi yukarı ve aşağıya hareket ettirin. Gerekmesi ha-
linde, mesafeyi ayarlamak için ayar dişlilerini "+" yönünde ve azaltmak için "-" yönünde döndürün.
7.3
vida CBL Z 3x12
4/4
- Kontak anahtarı ile elektrikle.
- Manuel boşaltma sistemi
sayesinde elle.
