Simu CENTRIS - Page 3

3/4
Passage des câbles dans le tube (tous modèles)
4
46
16
400
=
=
25°
3
4
3 4
Ø11 mm
1
2
0°
115°
25°
0°
0°
115°
0°
0°
25°
0°
1 2
Ø11 mm
2
3
4
4
5
5
1
2
5
24 N.m ±2
6 mm
3
30 N.m ±3
8 mm
r
r
r = 150 mm min.

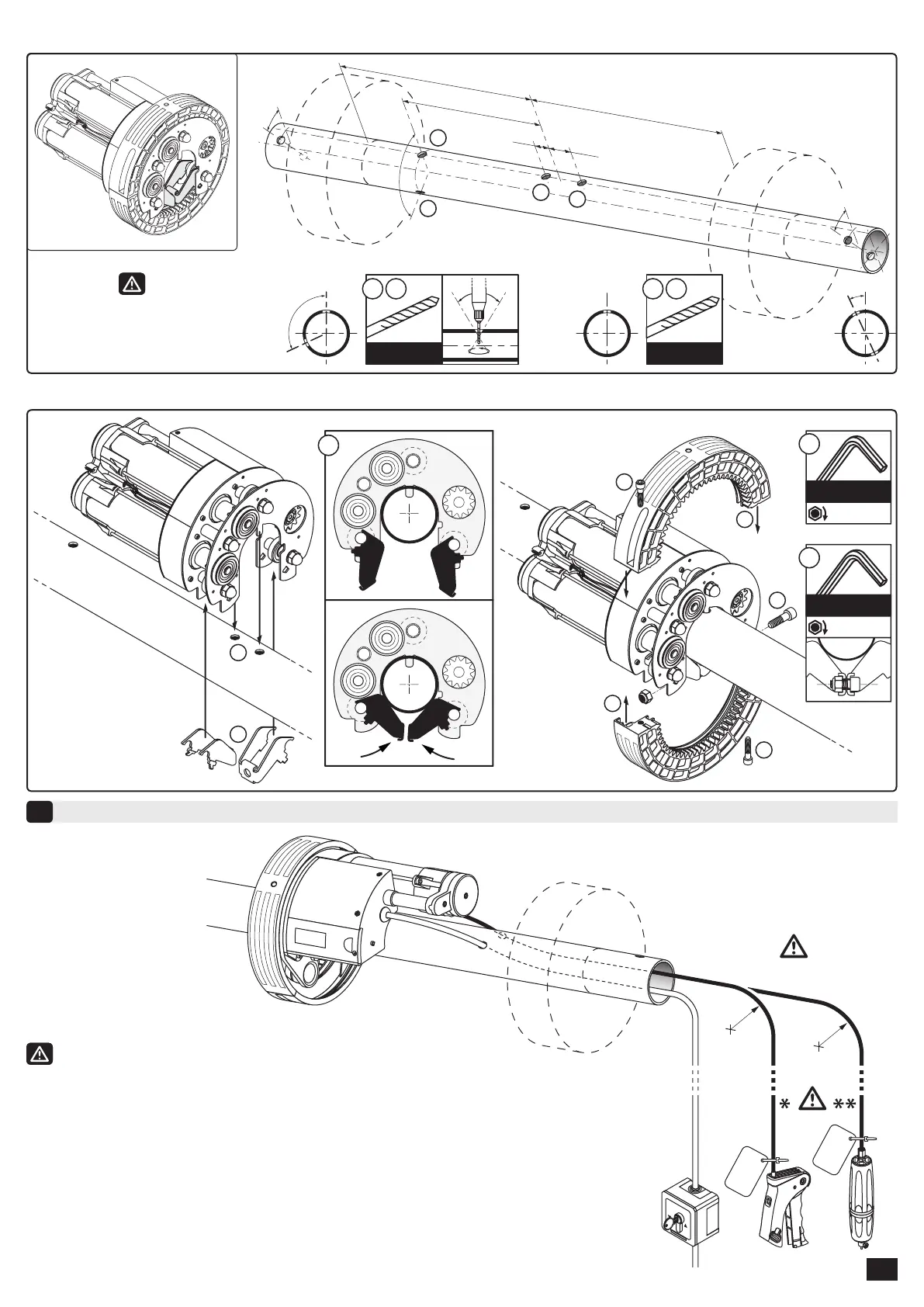

3.3 - Préparation du tube pour un moteur avec xation par mors de serrage
3.4 - Installation d’un moteur avec mors de serrage (étapes 1 à 5)

&

: Passage des câbles

&

: Fixation du moteur
Préconisations d’installation :
- Eliminer arêtes vives et bavures sur le tube pour ne pas endommager les câbles.
- Sortie des câbles dans l’alignement. (si la couronne est à gauche, sortie des câbles à droite ou inversement).
- Les câbles ne doivent pas gêner l’enroulement du tablier.
- Prévoir un rayon de courbure sufsant pour le câble de débrayage (150 mm mini.) an d’éviter tout blocage.
- Montage de la poignée de débrayage : Voir la notice livrée dans le kit de débrayage.
- Longueur mini. de la gaine en cas de recoupe :
*
4,5 m /
**
Sans restriction
