Simu T5E User Manual

1
>>
0,5s
2
+ >>
≥3s
>>
6s max.
≥3s
>>
≥3s
>>

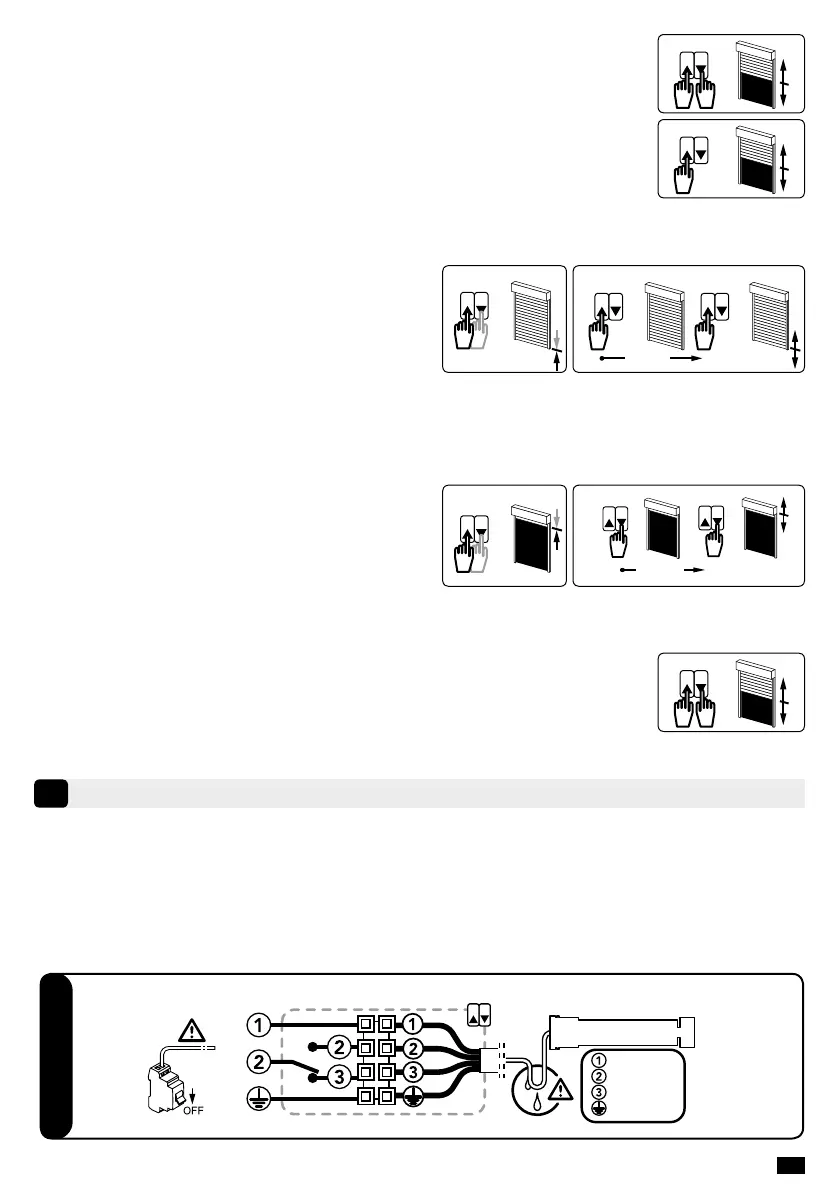

2.5. Ajuste do m de curso inferior:
A utilização de uma ligação rígida (VAR, VAS, EASYLINK, OctoEasy) permite um ajuste automático do m de curso inferior
em conformidade com o sistema de bloqueio da ligação. Se utilizar esta ligação, siga para o ponto 2.6, caso contrário,
proceda de acordo com o seguinte:
1. Posicionar o motor no ponto de paragem inferior desejado
servindo-se das teclas ▲ e ▼.
2. Para memorizar o m de curso inferior, pressionar 2 vezes
a tecla ▲:
2.3. Abertura da programação do m de curso :
- Pressionar simultaneamente nas teclas ▲ e ▼ durante 3 segundos. O motor efectua uma curta
rotação em ambos os sentidos*. Passar para a etapa 2.4.
2.4. Inicialização da paragem face a obstáculo :
- Pressionar na tecla ▲ durante 3 segundos. O motor efectua uma curta rotação num sentido e de
seguida em sentido oposto*. Passar para a etapa 2.5.
- Pressionnar durante 0,5 segundo sem provocar rotação
do motor.
- Pressionnar durante 3 segundos, a m de provocar uma curta
rotação do motor num sentido e depois no sentido oposto*. Passar para a etapa 2.6.
2/3
1
>>
0,5s
2
>>
≥3s
>>
6s max.
+
2.6. Ajuste do m de curso superior:
Com a utilização de batentes na base do estore, o m de curso superior é ajustado automaticamente. Neste caso, passar
directamente ao ponto 2.7, caso contrário proceda de acordo com o seguinte:
1. Posicionar o motor no ponto de paragem superior desejado
servindo-se das teclas ▲ e ▼.
2. Para memorizar o m de curso superior, pressionar 2 vezes
a tecla ▼:
- Pressionnar durante 0,5 segundo sem provocar rotação do
motor.
- Pressionnar durante 3 segundos, a m de provocar uma curta
rotação do motor num sentido e depois no sentido oposto*.
Passar para a etapa 2.6.
≥3s
>>
2.7. Validação do programação :
- Pressionar simultaneamente nas teclas e mais de 3 seg. O motor efectua uma curta rotação em
ambos sentidos*. Após a operação 2.7 os ajustes estão terminados. O funcionamento do motor
deixou de estar retardado em relação ao comando. Agora já pode conectar o motor ao inversor
denitivo (§3).
* Pressione as teclas até que o motor rode em ambos os sentidos.
- Vericar ao sentido de rotação (§2.2).
- Utilização obrigatória de um inversor que impeça de activar simultaneamente as teclas ▲ e ▼.
- Possibilidade de ligar 3 motores máximos em paralelo sobre um interruptor.
- Prender os cabos para evitar um eventual contacto com uma parte móvel.
- O comprimento do cabo entre o motor e o ponto de comando não deve exceder os 50 M.
- Quando utilizar um motor com controlo KNX / EIB, por favor contacte-nos.
- Se o motor for utilizado no exterior e o cabo de alimentação for do tipo H05-VVF, instale o cabo numa conduta resistente
aos UV, por exemplo, debaixo de caleiras O cabo do motor não pode ser desmontado.
Ligação denitiva
3
Azul
Castanho
Preto
Amarelo/verde
PE
L
N
T5E
230V~50Hz
