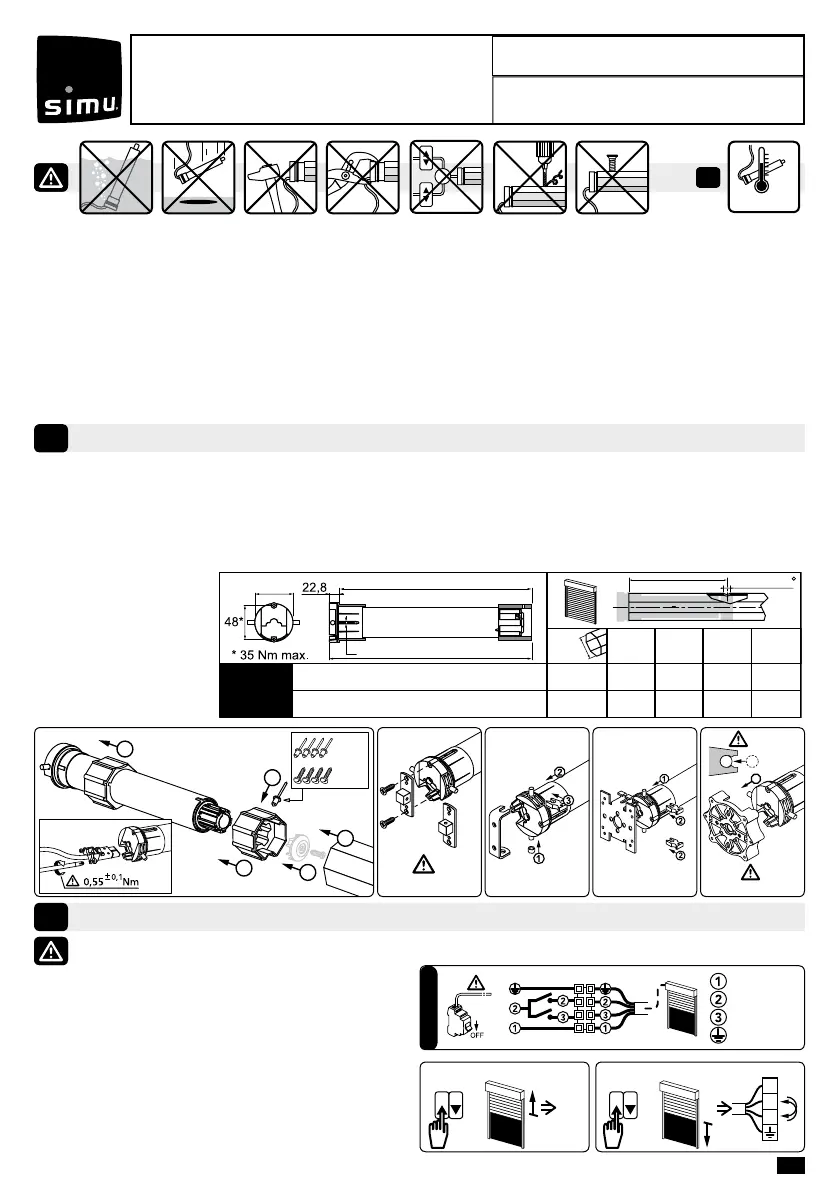

Nastavení konkových dorazů
2
47
47 659 5 672 695
585 5 598 621
T
min.
A
(mm)
ØB
(mm)
L1
(mm)
L2
(mm)
A
4xØB / 90
T5E
230V~50Hz
08/17 • 10/17 • 15/17
20/17 • 25/17 • 35/17 • 50/12
L1
L2
4
55
IP44
Modrý
Hnědý
Černý
Žlutozelený
PE
L
N
230V~50Hz
230V~50Hz
Příprava montážních
otvorů v hřídeli:
Montáž:
2.1. Připojte motor k programovacímu přepína�i
(obj.�.:2006024). Tento programovací přepínać je
výhradně určen pro motory T5E / T5E-SP / T6E-SP.
Nepoužívejte jej v žádném případě s jinými motory!
2.2. Kontrola směru otá�ení :
- Připojte přepínač k napájeni a stiskněte tlačítko ▲:
1- Otáčí-li se hřídel ve směru "nahoru", pokračujte na bod 2.3.
2- Otáčí-li se hřídel ve směru "dolů", přehoďte hnědý (2) a černý (3)
vodič motoru a proveďte nový test.
V průběhu nastavování konkových dorazů bude chod motoru opožděn o 1 s.
2
3
1
5
4
Ø4,8 x 10
Ø5 x 10
OCEL
Instalace
1
-20°C / +60°C
Tento návod se vztahuje na všechny pohony Typ T5E bez ohledu na jejich verze jsou dostupnév aktuálním adresáři.
Ú�el použití: Pohony T5E jsou navrženy pro všechny typy rolet. Osoba, která provádí montáž, musí být odborník v oblasti motorizace a
domácí automatizace. Tato osoba také musí zajistit, že poháněný výrobek je instalován ve shodě s normami, platnými v zemi instalace,
zejména ČSN EN 13659 pro předokenní rolety.
Odpovědnost: Před montáží a použitím pohonusi pozorně pře�těte tento návod. Kromě pokynů uvedených v tomto návodu
dodržujte take podrobné instrukce uvedené v přiloženém dokumentu Bezpe�nostní instrukce. Motorový Pohon musí být instalován
odborníkem v oblasti motorizace a domácí automatizace, v souladu s instrukcemi společnosti SIMU a s předpisy platnými v zemi, v
níž je daný product provozován. Jakékoli použití pohonu mimo výše uvedenou oblast použití je zakázáno. Použití mimo stanovenou
oblast použití i jakékoli nedodržení instrukcí v této příručce a v přiloženém dokumentu Bezpe�nostní instrukce vede ke ztrátě platnosti
záruky a zprošťuje společnost SIMU jakékoliv odpovědnosti za případné následky. Pracovník zajišťující montáž musí informovat své
zákazníky o podmínkách používání a údržby pohonu a po dokončení instalace pohonu jim musí předat instrukce propoužití a údržbu
včetně přiloženého dokumentu Bezpe�nostní instrukce. Poté, co byl pohon instalován, musí veškeré činnosti na němprovádět pouze
odborník v oblasti motorizace a domácí automatizace. Pokud během montáže pohonu narazíte na nejasnosti nebo budete-li potřebovat
dodatečné informace, kontaktujte příslušného pracovníka společnosti SIMU nebo navštivte internetovou stránku www.simu.cz.
Instalaci, odzkoušení a uvedení do provozu smí provádět pouze osoba odborně způsobilá. Instalace musí být provedena v
souladu s místně platnými předpisy a návodem k instalaci:
- Podmínky instalace elektrických zařízení se řídí místně platnými normami a vyhláškami nebo normou IEC 60364.
- Kabely procházející kovovou stěnou musí být ochráněny a izolovány chráničkou nebo průchodkou.
- Kabel lze demotovat. Je-li poškozený, nahrad’te jej identickým kabelem. Kabel může být připojen k pohonu pouze kvalikovaným
pracovníkem. Během připojování konektoru nesmí být porušeny kontakty. Musí být zajištěno uzemnění Pro získání více informací se
obraťte na společnost SIMU.
1/3
i
CZ- Překlad originálního návodu
5013732H
SIMU S.A.S. au capital de 5 000 000 €
Z.I. Les Giranaux - BP71 70103 Arc-Les-Gray CEDEX – FRANCE RCS
VESOUL B 425 650 090 SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
T5E
(230V~50Hz)
