Simu T5E User Manual

1
>>
0,5s
2
+ >>
≥3s
>>
6s max.
≥3s
>>
≥3s
>>

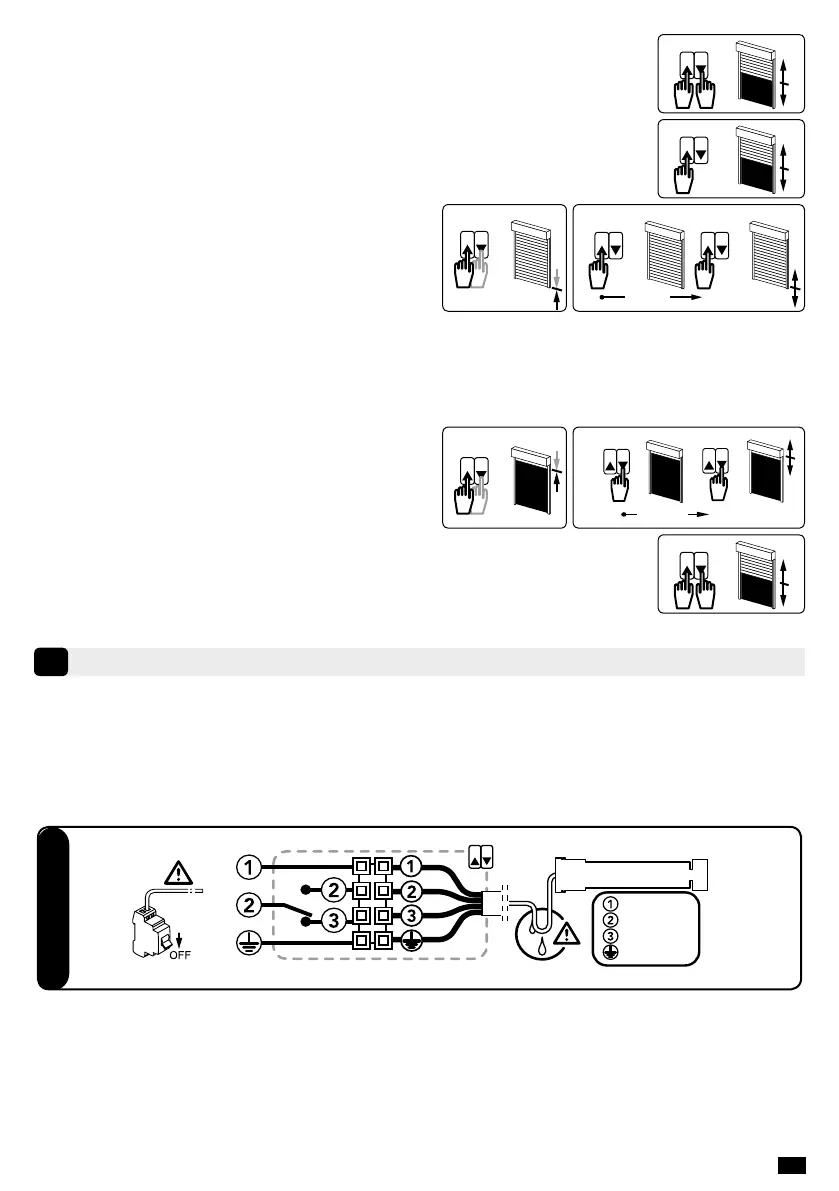

2.5. Nastavení dolního konkového dorazu :
Použití pevných závěsů (VAR, VAS, EASYLINK, nebo OctoEasy)
umožňuje automatické nastavení dolní koncové polohy. V případě jejich
použití přejděte rovnou na krok 2.6, jinak pokračujte v následujících
operacích:
1. Nastavte motor do požadované dolní polohy pomocí tlačítek ▲ a ▼.
2. Pro uložení této dolní konkové polohy, dvakrát za sebou stiskněte
klávesu ▲:
2.3. Aktivace režimu nastavení konkových dorażů :
- Současně stiskněte a držte na 3s tlačítka ▲ a ▼. Motor kývne na obě strany*. Postupte na bod 2.4.
2.4. Aktivace režimu zastavení na překážce :
- Stiskněte na 3s tlačítko ▲. Motor kývne na obě strany*. Postupte na bod 2.5
- Stisknutí na 0,5 s, aniž by se motor začal otáčet.
- Stisknutí na vice než 3 s. Motor kývne na obě strany*. Postupte na bod 2.6.
2/3
1
>>
0,5s
2
>>
≥3s
>>
6s max.
+
2.6. Seřízení horního dorazu:
Použití spodních dorazů lamely umožňuje automatické nastavení horní koncové polohy. V případě jejich použití přejděte rovnou na krok
2.7, jinak pokračujte v následujících operacích:
1. Nastavení motoru v požadované horní a dolní poloze proveďte
pomocí tlačítek ▲ a ▼.
2. Pro uložení horní konkové polohy do paměti, zmáčněte ▼ dvakrát
následujícím způsobem :
- Stisknutí na 0,5 s, aniž by se motor začal otáčet.
- Stisknutí na vice než 3 s. Motor kývne na obě strany*.
≥3s
>>
2.7. Potvrzení nastavení :
- Současně stiskněte tlačítka ▲ a ▼ na vice než 3 s. Motor kývne na obě strany*. Po provedení bodu 2.7
je nastavení ukončené. Provoz motoru už nebude opožděn vůči ovládání. Ted’ můžete motor připojit na
požadované ovládání (§3).
* Zmácknete a podržte tlacítko až motor kývnutím na obe strany potvrdí pripravenost k programování.
- Pozor na směr otáčení (§2.2).
- Vždy použijte přepínač, který znemožňuje současné použití tlačítek ▲ a ▼.
- Je možné paralelní připojení až 3 motorů na 1 spínač.
- Délka kabelu mezi spínačem a motorem nesmí přesahovat 50m.
- Pokud chcete motor ovládat pomocí sběrnice LON / KNX nebo elektronických zařízení, kontaktujte nás pro upřesnění detailů.
- Upevněte kabely, aby nedošlo k žádnému dotyku s pohybující se částí.
- Přívodní kabel H05 VVF musí být ve venkovním prostředí chráněn proti opakovanému namáhání pohybem a proti UV záření
např. chráničkou nebo umístěním do instalační lišty.
Zapojení přepína�e
3
Modrý
Hnedý
Cerný
Žlutozelený
PE
L
N
T5E
230V~50Hz
