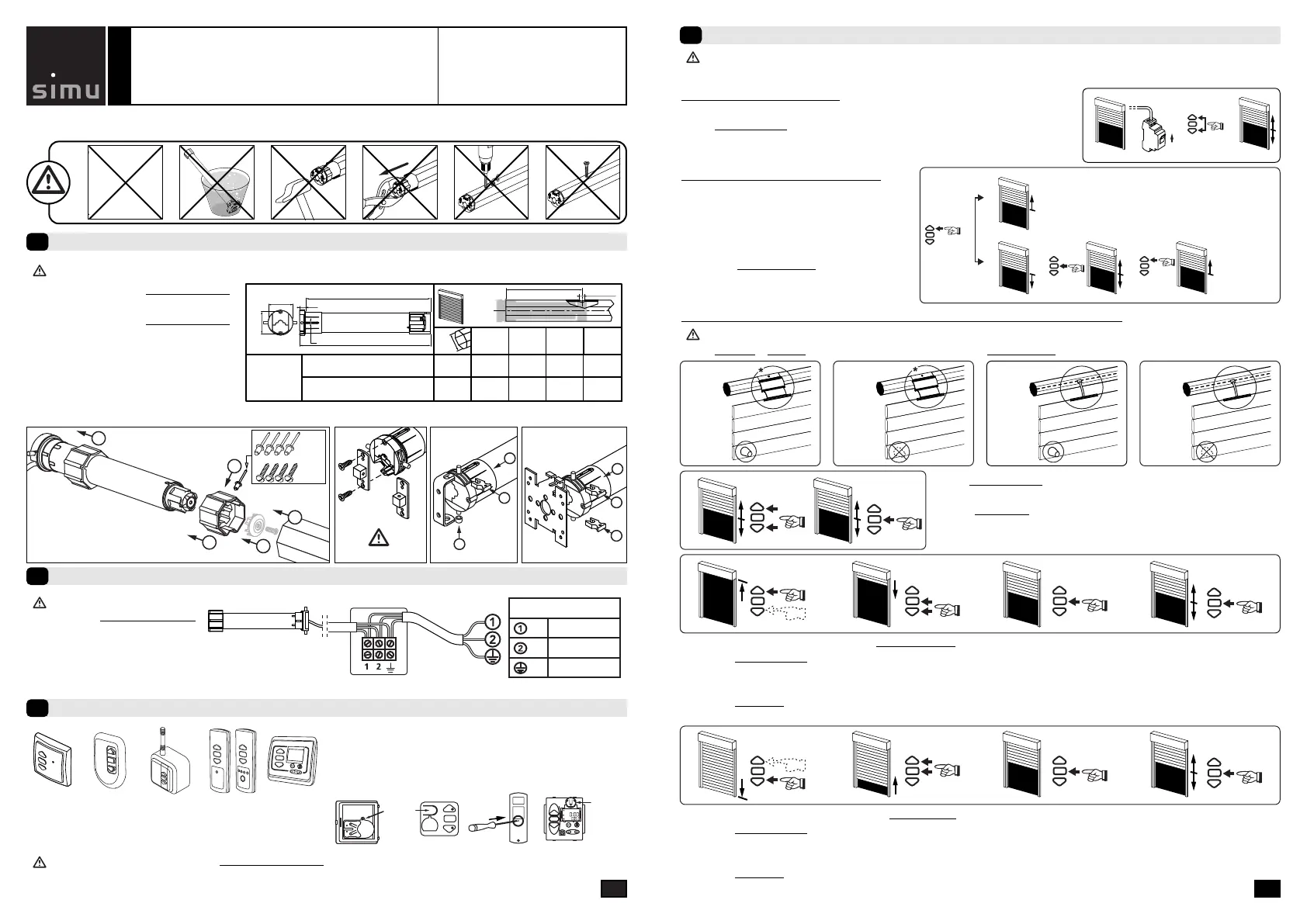

Instalación
47
47 660 5 673 693
590 5 603 623
T
min.
A
(mm)
ØB
(mm)
L1
(mm)
L2
(mm)
L1
L2
4
20
55
48*
*
:
35Nm max.
A
4xØB /90°
T5 E Hz
230V-50Hz
508-17
510-17 515-17 520-17
525-17 535-17 550-12
T5EHz
Motores tubulares con radio integrada para persianas
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux- BP71- 70103 Arc-Les-Gray CEDEX- RCS GRAY B 425 650 090- SIRET 425 650 090 00011- n° T.V.A CEE FR 87 425 650 090
®
leer atentamente este folleto
antes de cualquier utilización.
5012380A
E
1
Cableado
2
Emisores compatibles
3
- Consejos :
- Se recomienda poder
cortar individualmente
la alimentación de cada
motor.
- Perforación del tubo:
- Montage :
- Respetar una distancia mínima de 20 cm
entre dos motores EHz.
- Respetar una distancia mínima de 30 cm
entre un motor EHz y un emisor Hz.
- La utilización de un aparato de radio con
las mismas frecuencias (433,42MHz)
puede degradar las prestaciones de
nuestro equipo.(ej: casco de radio hi-fi).
- Alejar los emisores de todas la superficies metálicas que pudieran resultar nocivas para su buen
funcionamiento (pérdida de alcance).
230V-50Hz
(N)
(PE)
Azul
Marrón
Verde/amarillo
T5 EHz
25Nm max.
9910014
9910013
1
3
2
2
2
1
1
2
3
5
4
Ø4,8 x 10

Ø5 x 10

ACIER-STEEL-STAHL-ACERO-ACCIAIO
1 2 43 5
1: Emisor Hz mural
2: Emisor Hz móvil
3: Emisor Hz “largo alcance”
4: Emisores Hz 1 y 5 canales
5: Reloj Hz
Alcance de los emisores:
1,2,4, y 5: 20 mts a través 2 paredes de hormigón armado
3: 40 mts a través 2 paredes de hormigón armado
Emplazamiento de la tecla “PROG” en los emisores Hz:
PROG PROG
PROG
2-314
5
1/4
Ajuste del final de carrera
4
- Si la instalación consta de varios motores, sólo un motor debe estar alimentado durante las operaciones
del capítulo 4.1. con objeto de evitar interferencias con los demás motores durante la programación.
Los reglajes de finales de carrera del motor T5EHz se efectua de 4 formas diferentes en funccion de los parametros siguientes:
- Presencia o ausencia de topes en la lama terminal y sujeción flexible o rigida* entre el eje de enrollamiento y el tejido.
2/4
>>
12
ON
ON
4.1 Modo de programacion
- Encender el motor.
- Pulsar simultáneamente en las teclas "subida" y "descenso" de un emisor Hz. El motor
efectúa una rotación de 1/2 segundo en un sentido y luego en el otro. Este emisor acciona
ahora el motor EHz en modo de pulsación momentánea.
Pasar a la etapa 4.2.
>>
>>
3s
a
OK
>>
>>
>> 4.3
>>
OK >> 4.3
b
A
*V.A.R
V.A.S
B
*V.A.R
V.A.S
C
D
4.2- Configuración del sentido de rotación.
Pulsar en la tecla "subida" del emisor:
a- Si el eje gira en el sentido "subida", pasar a la
etapa 4.3.
b- Si el eje gira en el sentido "descenso", invertir el
sentido de rotación pulsando en la tecla "stop"
durante al menos 3 segundos.
El motor confirma la
modificación mediante una rotación de 1/2 segundo
en un sentido y luego en el otro. Pasar a la etapa 4.3.
1- Posicionar el motor en el punto de parada de subida deseado, con la ayuda de las teclas “subida” y “bajada”.
2- Presionar simultaneamente
sobre las teclas “stop” y “bajada” para memorizar el punto de parada de subida. El motor se pone
automaticamente en rotación de bajada.
3- Presionar sobre la tecla “stop” para parar el motor.
4- Presionar 2 segundos
sobre la tecla “stop” para validar el réglaje, el motor se para y efectua una rotación de 1a 2 segundos en un
sentido y despues en el otro. La programación esta concluida. Pasar al punto §5.
1- Pulsar simultáneamente
en las teclas "bajada" y "subida"de un emisor Hz.El
motor efectúa una rotación de 1/2 segundo en un sentido y luego en el otro.
2- Pulsar 2 segundos en la tecla "stop". El motor efectúa una rotación
de 1/2 segundo en un sentido y luego en el otro. La programacion
esta concluida. Pasar a la etapa 5.
2s
1 2
4.3: Ajuste de los finales de carrera: memorización de los puntos de parada
A
1
2s
234
B
1
2s
234
C
1- Posicionar el motor en el punto de parada de bajada deseado, con la ayuda de las teclas “subida” y “bajada”.
2- Presionar simultaneamente sobre las teclas “stop” y “subida” para memorizar el punto de parada de bajada. El motor se pone
automaticamente en rotación de subida.
3- Presionar sobre la tecla “stop” para parar el motor.
4- Presionar 2 segundos
sobre la tecla “stop” para validar el réglaje, el motor se para y efectua una rotación de 1a 2 segundos en un
sentido y despues en el otro. La programación esta concluida. Pasar al punto §5.
