Betriebsanleitung
18

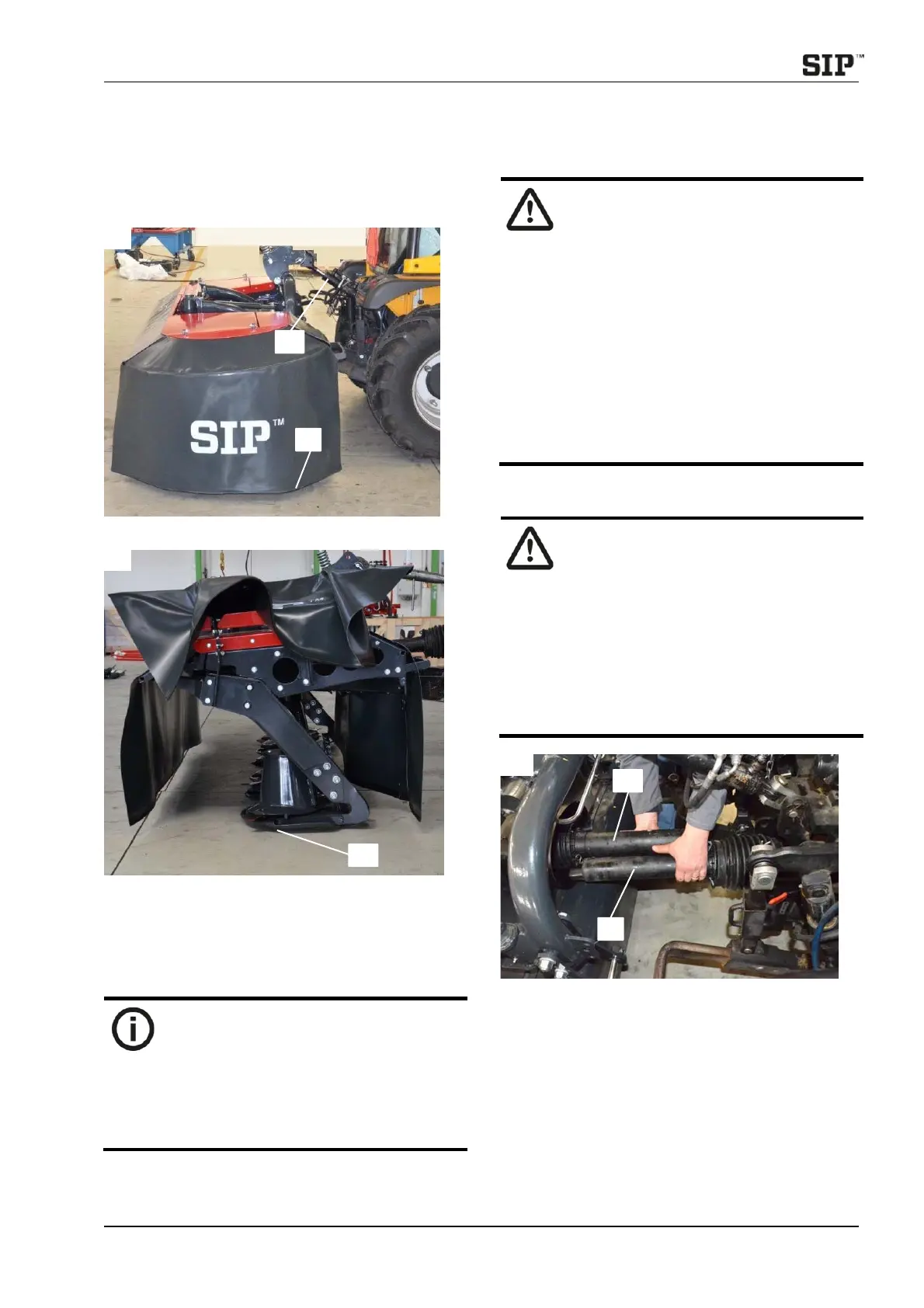

2.2.1 Längseinstellung der Anhängevorrichtung
und Einstellung der Grasschnitthöhe
Die Anhängevorrichtung muss in Traktor-
Fahrtrichtung immer um 3º nach vorne geneigt sein.
 Überprüfen ob die Anhängevorrichtung um 3º nach
vorne geneigt ist. Dabei kann der Blick auf das Tuch
(1) helfen: Sein Seitenunterrand soll gleichmäßig
vom Boden entfernt sein.
 Oberlenker (2) dementsprechend einstellen.
– Die empfohlene Neigung ermöglicht
eine Schnitthöhe von 40-70 mm.
– Das Mähwerk wurde so gefertigt, dass
es bereits einen vorgefertigten
Neigungswinkel von 3º hat.
– Der maximale Neigungswinkel der
Anhängevorrichtung in Fahrtrichtung
darf 7º (3) nicht überschreiten.
2.3 Gelenkwelle
2.3.1 Allgemeines
– Nach erfolgtem Ankuppeln des
Mähwerkes an
Dreipunkthydraulikgestänge Motor
abstellen. Zündschlüssel abziehen.
Traktor gegen Wegrollen sichern!
– Das querschlägige Kardangelenk ist
mit einer Sicherungskupplung
ausgestattet. Die
Sicherungskupplung schützt Traktor
und Mähwerk vor Beschädigungen.
Sie dürfen nicht in die
Sicherungskupplung eingreifen!
– Bei Nichtbeachtung der der o. g.
Angaben und unsachgemäßer
Handhabung erlischt Ihr
Garantieanspruch.
2.3.2 Längenanpassung der Gelenkewelle
– Bei Pflege-, Wartungs-, Reparatur- und
Montagearbeiten am Mähwerk
grundsätzlich die Zapfewelle
ausschalten. Motor abstellen und
Zündschlüssel abziehen. Traktor gegen
Wegrollen sichern!
– Beim Absenken des Mähwerks darf sich
nie niemand zwischen Traktor und
Mähwerk aufhalten.
– Gefahr von Materialschäden Nicht
Absenken bevor die Länge der
Gelenkwele angepasst ist!
