DISC
41

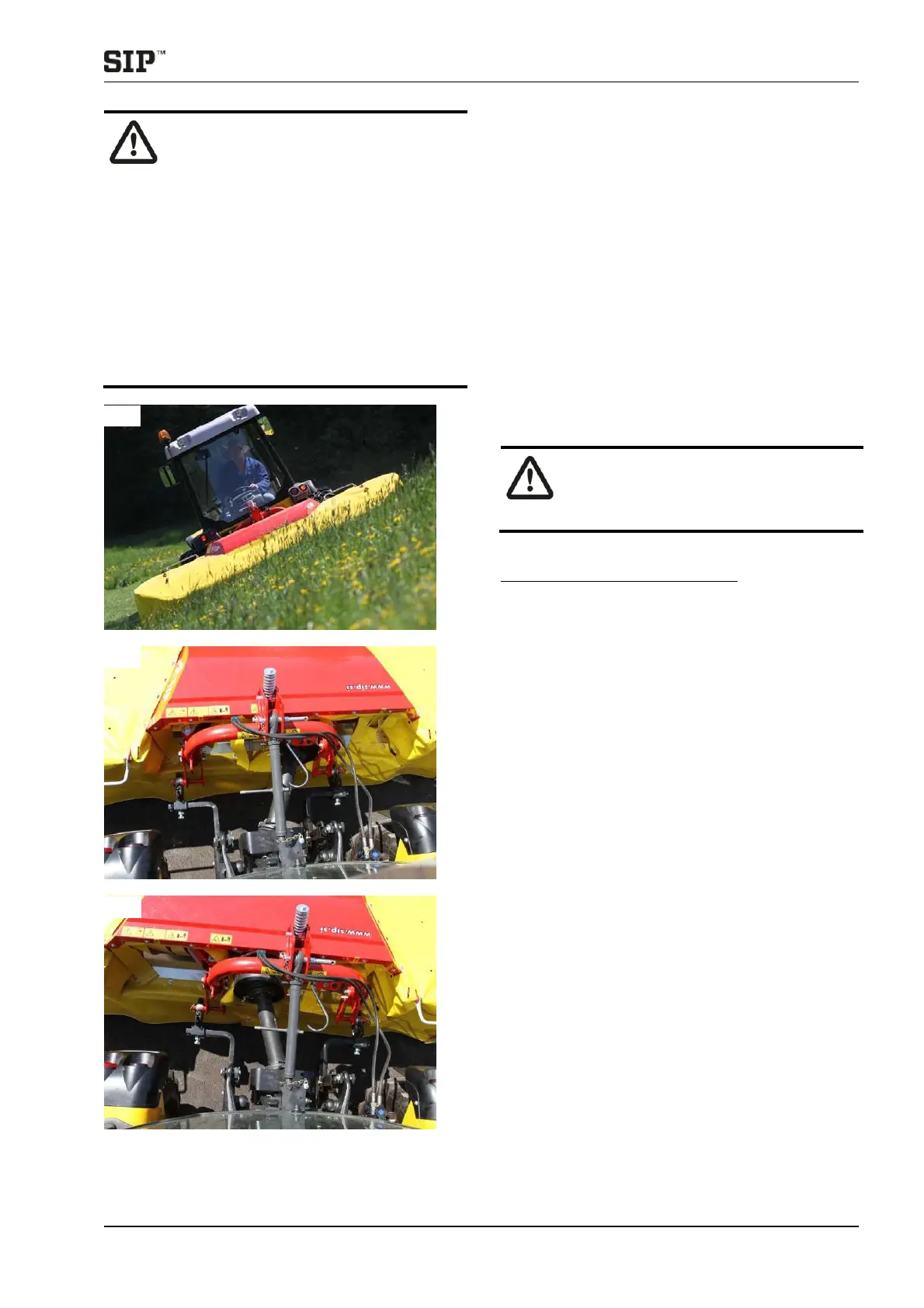

Falls der Traktor mit einer
Verschiebung des Dreipunkt–
Gestänges ausgestattet ist, kann bei
der Arbeit entweder nur die
Verschiebung am Traktor oder nur an
der Maschine verwendet werden. Nie
beide Verschiebungen gleichzeitig
benutzen (Kardanschaden beim
Arbeitswinkel von mehr als 20º)!
Bei der Verwendung der Verschiebung
kann beim Übergang in einen neuen
Schwad das Mähwerk nur geringfügig
angehoben werden.
Der Gesamtwinkel des Kardans darf
nicht 25º überschreiten!
10.6 Ankopplung und Einstellung der
mechanischen Entlastung
Um den Mähbalken während des Mähens auf einen
unebenen Untergrund anzupassen, muss, das Gewicht
des Mähbalkens auf 120-140 kg verringert werden.
Die Entlastung wird mit zwei Federn durchgeführt. Die
Befestigung der Feder an den Traktor kann auf zwei
Arten durchgeführt werden:
Falls der empfohlene Feder–Einspannwinkel am Gerüst
des Traktors nicht erreicht wird, ist dieser
entsprechend zu ergänzen.
Falls Ihr Traktor eine hydraulische Entlastung der
Aufhängungsarme ermöglicht, ist das Anbringen von
Federn an den Traktor nicht nötig. Entlastung auf 120-
140 kg einstellen.
– Beim Aufheben und Absenken der
Traktorhydraulik darf sich niemand
zwischen Traktor und Mähwerk
aufhalten.
Befestigung der Feder in die Mitte:
Ersetzen Sie den Bolzen der oberen Stange mit
dem beiliegenden Bolzen (1).
Befestigen Sie die Halterung der
Kettenbefestigung an beiden Seiten des Bolzen
(2).
Sichern Sie beide Seiten der Bolzen mit den
beigefügten Sicherungen (3).
Heben Sie das Mähwerk mit der Traktorhydraulik in
die höchste Position.
Ziehen Sie die Ketten auf den Federn durch die
Träger und fixieren Sie sie in den Nuten.
Fixieren Sie die Ketten beidseitig, sodass in der
Arbeitsstellung die Entlastung des Mähwerks auf
120-140 kg erreicht wird.
Überprüfen Sie den Winkel beider Federn, er soll
zwischen 25º und 35º betragen.
Falls Sie den benötigten Winkel nicht erreichen
können, müssen sie die Befestigung an den
Seitenträger vornehmen.
