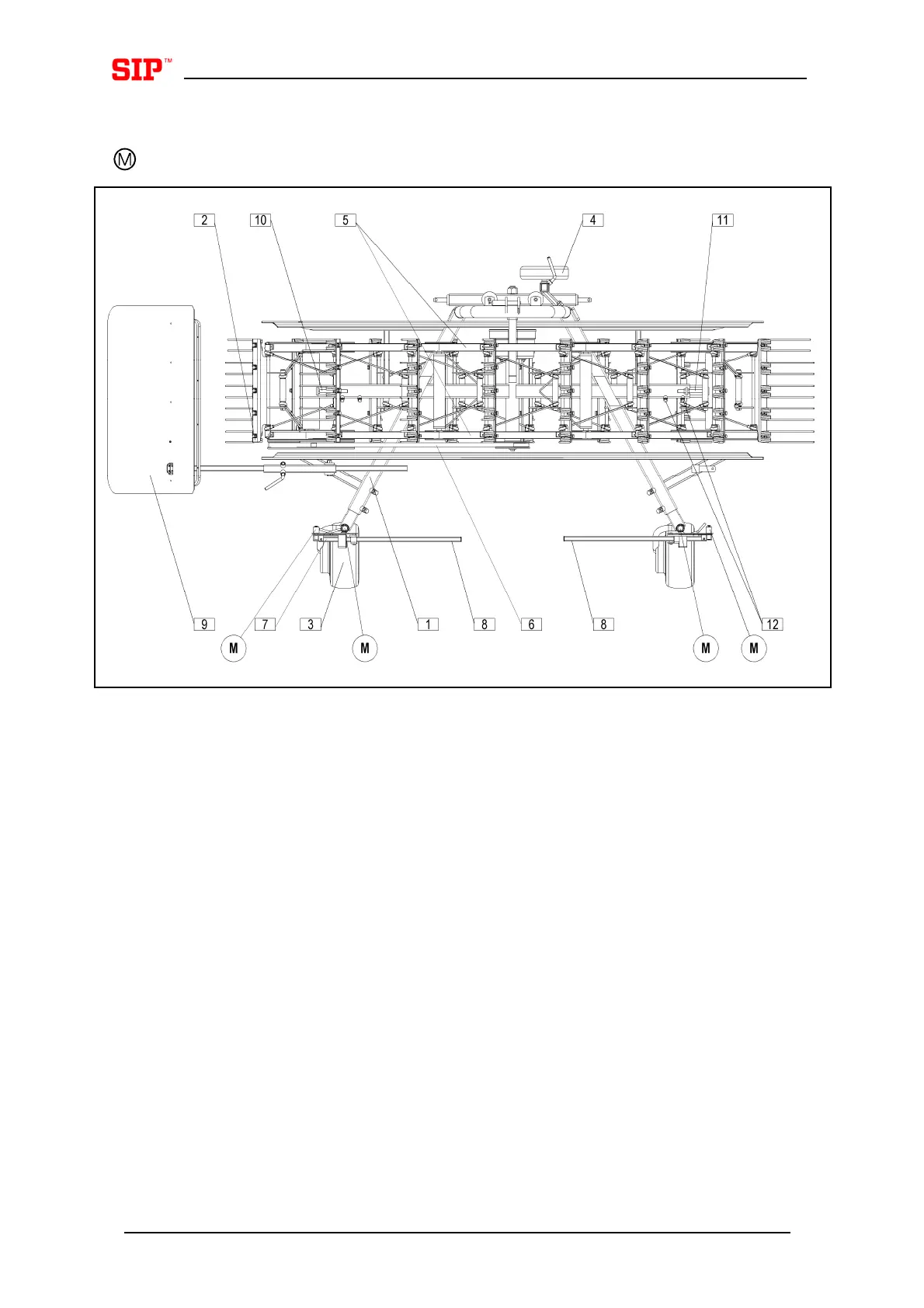

Bild 4 Fig. 4
Schmieren mit Fett nach 10-15 arbeitsstunden / Lubricate with grease every 10-15 working hours
1. Rahmen
2. Bandrechensystem
3. Stützrad
4. Stützrad
5. Wendensystemsriemen
6. Antriebsriemen
7. Hochstellungmechanismus
8. Höheeinstellungshebel
9. Fangschild
10. Spannschraube des Keilriemens und
Wendensystems
11. Spannschraube des Wendesystems
12. Befestigungsschrauben
1. Frame
2. Raking system
3. Support whell
4. Support whell
5. Belt of the raking system
6. Drive belt
7. Height adjusting device
8. Height adjusting handle
9. Curtain
10. Stretching screw of the driving belt and of
the raking system
11. Stretching screw of the raking system
12. Fastening screws
