Desconecte el enchufe de la fuente de energía antes de realizar cualquier
ensamblaje o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas
reducen el riesgo de arrancar la herramienta accidentalmente.
-28-
Descripción funcional y especificaciones
ADVERTENCIA
!
Fresadoras
IN
2
1
1

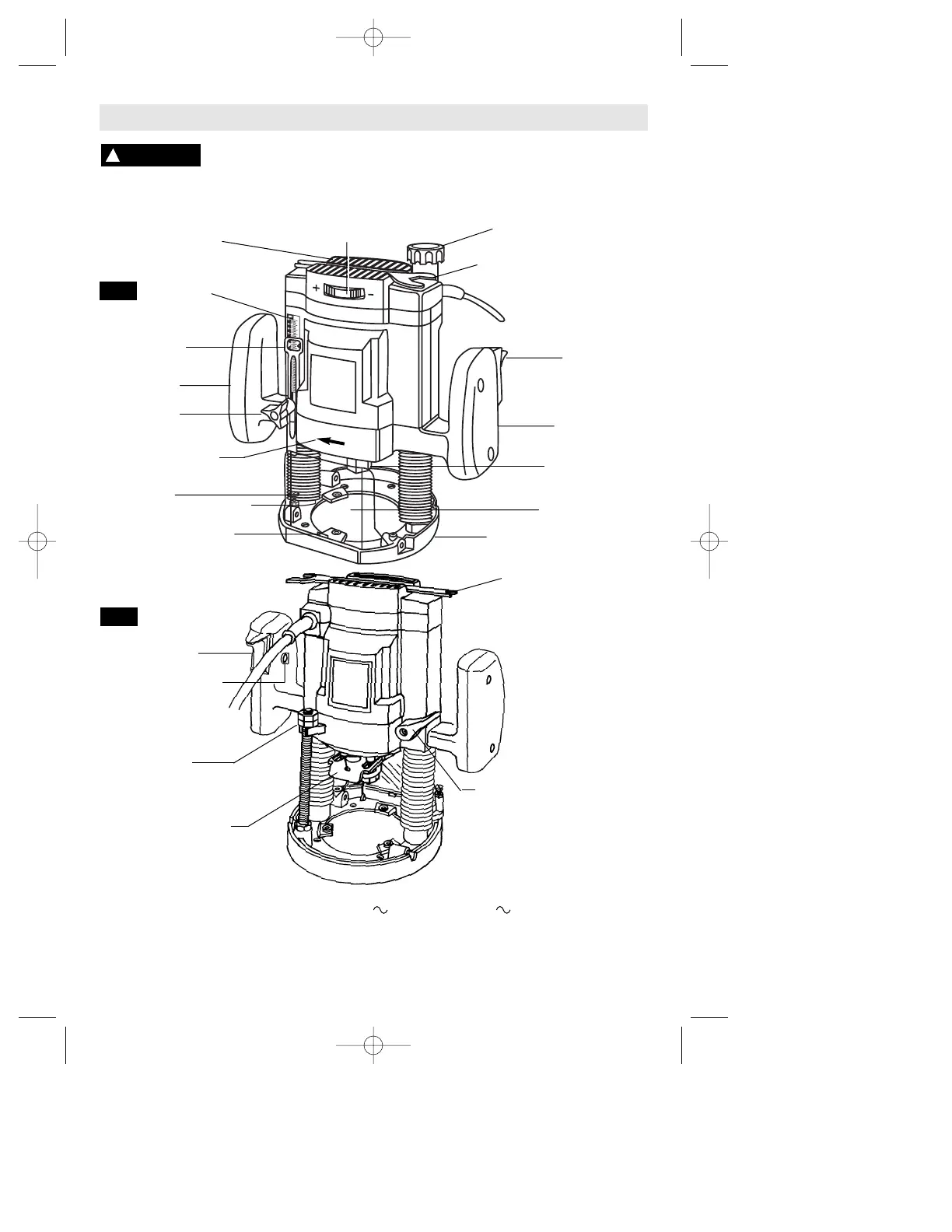

FIG. 1
FIG. 2
ESCALA
ABERTURAS DE
VENTILACION
BOTON GIRATORIO DE AJUSTE FINO
(Modelo 1845 únicamente)
DIAL DE CONTROL DE VELOCIDAD
(Modelo 1845 únicamente)
LLAVE DE DOS BOCASY AREA
PARA GUARDARLA
(Modelos estandar
únicamente)
BASE
MANGO
DERECHO
SENTIDO DE GIRO DE LA
BROCA
MANGO
IZQUIERDO
AJUSTE DE
PROFUNDIDAD FINO
POMO
TUERCA
LENGÜETA
CALIBRE DE
PROFUNDIDAD
DEFLECTOR
DE VIRUTAS
BOTON DE
“FIJACION EN ON”
INTERRUPTOR
GATILLO
“ON/OFF”
INTERRUPTOR
GATILLO “ON/OFF”
PALANCA
DE FIJACION
TOPE DE RECORRIDO
SUPERIOR
(TUERCAS HEXAGONALS)
(Modelo 1840 únicamente)
CIERRE DEL
PORTAHERRAMIENTA
(Modelos estandar únicamente)
VISTA POSTERIOR
TUERCA DEL
PORTAHERRAMIENTA
Número de modelo 1840 1845
Tensión nominal 120 V 50 - 60Hz 120 V 50 - 60Hz
Amperaje nominal 9 A 10 A
Velocidad sin carga n
0
25 000/min n
0
8 000-25 000/min
Capacidad del portaherramienta 6 mm 6 mm
LLAVE DE DOS BOCASY AREA
PARA GUARDARLA
(Modelos estandar
únicamente)
