-29-
Ensamblaje

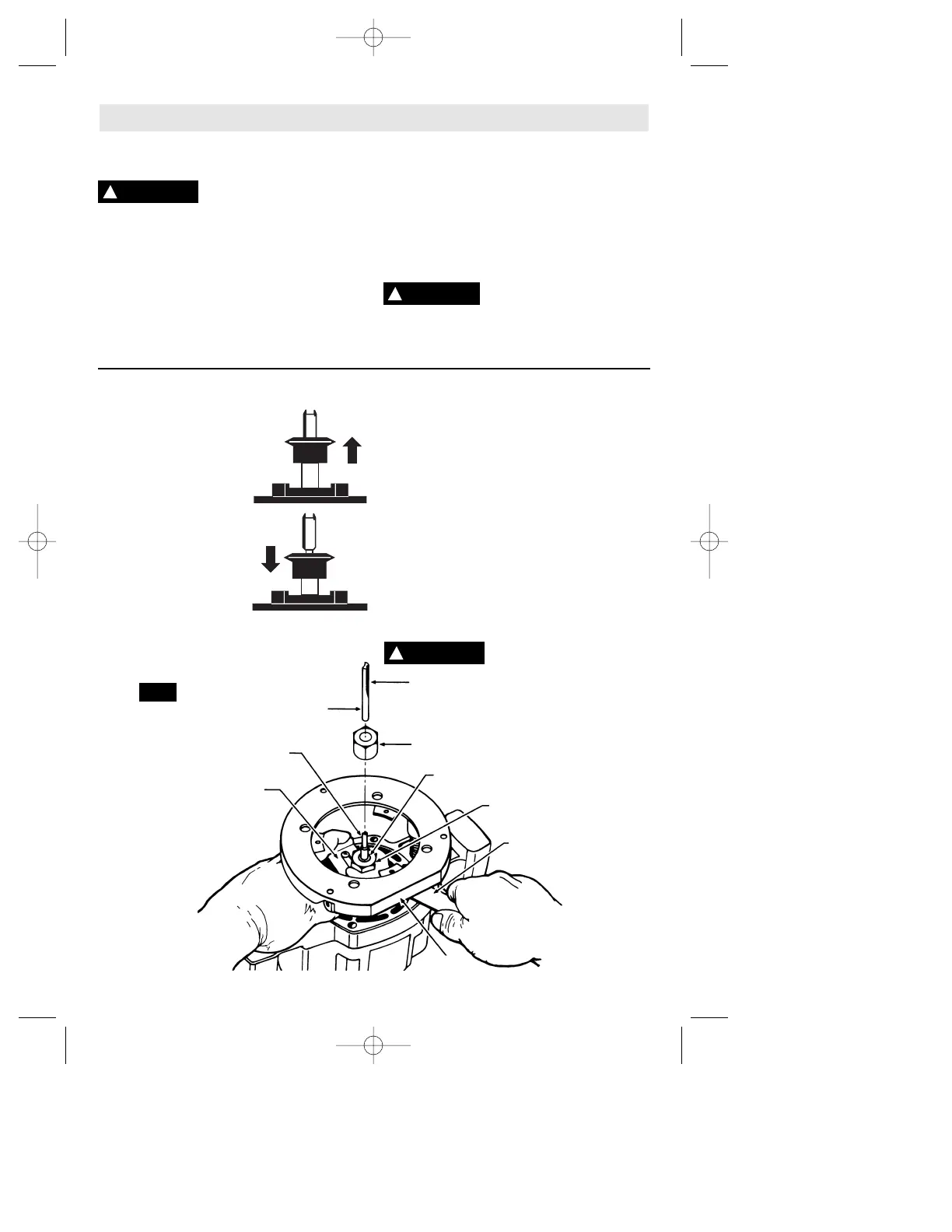

FIG. 3
SELECCION DE BROCAS
Muchas brocas distintas de fresadora con diferentes
perfiles se encuentran disponibles como accesorios.
Para prevenir lesiones
personales, saque siempre el
enchufe de la fuente de energía antes de quitar o instalar
brocas o accesorios.
INSTALACION Y DESMONTAJE DE BROCAS
(Modelos estandar únicamente)
1. Coloque la fresadora en posición invertida tal como
se muestra en la (Fig. 3) o apoye la fresadora sobre su
lado de manera que el lado plano de la base descanse
sobre el banco.
2. Ejerza presión sobre el cierre del portaherramienta
para detener la rotación de la tuerca del
portaherramienta. NOTA: es posible que sea necesario
girar la tuerca del portaherramienta para acoplar el cierre
del portaherramienta.
3. Con la llave de dos bocas suministrada, gire la tuerca
del portaherramienta en sentido contrario al de las
agujas del reloj para aflojarla.
4. Introduzca la broca tres cuartos en el
portaherramienta y apriete firmemente la tuerca del
portaherramienta en el sentido de las agujas del reloj con
la llave de dos bocas suministrada.
Para evitar daños a la herramienta,
no apriete la tuerca del
portaherramienta sin una broca.
DESMONTAJE DE BROCAS
Repita los pasos 1, 2 y 3 anteriores y quite la broca.
ADVERTENCIA
!
BROCA
TUERCA DEL
PORTAHERRAMIENTA
TUERCA DEL
PORTAHERRAMIENTA
PORTAHERRAMIENTA
LLAVE DE DOS BOCAS
(Modelos estandar
únicamente)
BASE
CIERRE DEL
PORTAHERRAMIENTA
(Modelos estandar
únicamente)
CUERPO
BROCA
PRECAUCION
!
INSTALACION Y DESMONTAJE DE BROCAS
(Modelos de apriete sin llave únicamente)
1. Coloque la fresadora en
posición invertida sobre el
banco.
2. Tire del manguito del
mandril firmemente hacia
arriba (alejándose de la
herramienta) para soltar el
portaherramienta e introduzca
una broca tanto como se
pueda. Si los bordes de corte
tocan el portaherramienta,
retraiga la broca hasta que los
cortadores estén
aproximadamente a 1,6 mm
de la cara del
portaherramienta.
3. Empuje el manguito del portaherramienta
firmemente hacia abajo (hacia la herramienta) para fijar
la broca en su sitio.
DESMONTAJE DE BROCAS
Para quitar la broca, coloque la fresadora en posición
invertida sobre el banco, tire hacia arriba del manguito
del portaherramienta para soltar la broca y retírela
cuidadosamente.
ATENCION: Asegúrese de que el diámetro del cuerpo de
la broca es del mismo tamaño que el diámetro interior
del portaherramienta — la fresadora está equipada con
un portaherramienta de 6 mm.
DEFLECTOR DE VIRUTAS
El deflector de virutas ayuda a impedir que el polvo y las
virutas caigan en la cara del usuario. Para quitarlo,
empuje hacia adentro sobre el centro del deflector hasta
que éste se suelte de la lengüeta de la base y levántelo
para quitarlo. Para colocarlo, ponga el deflector en su
sitio tal como se muestra en la (Fig. 1). Luego, doble los
lados del deflector a la vez que empuja hacia abajo hasta
que la lengüeta de la base se acopla en la ranura del
deflector.
Siempre se deben usar gafas de
seguridad.
ADVERTENCIA
!
