18
Montagem e ajustes
Atenção! Para reduzir o risco de lesões, não conecte
nunca o plugue à tomada da fonte de alimentação até que
tenham sido completados todos os passos de montagem.
Ferramentas necessárias para a montagem
• Chave de fixa ajustável.
• Chave de fenda Phillips
®
.
• Martelo e bloco de madeira.

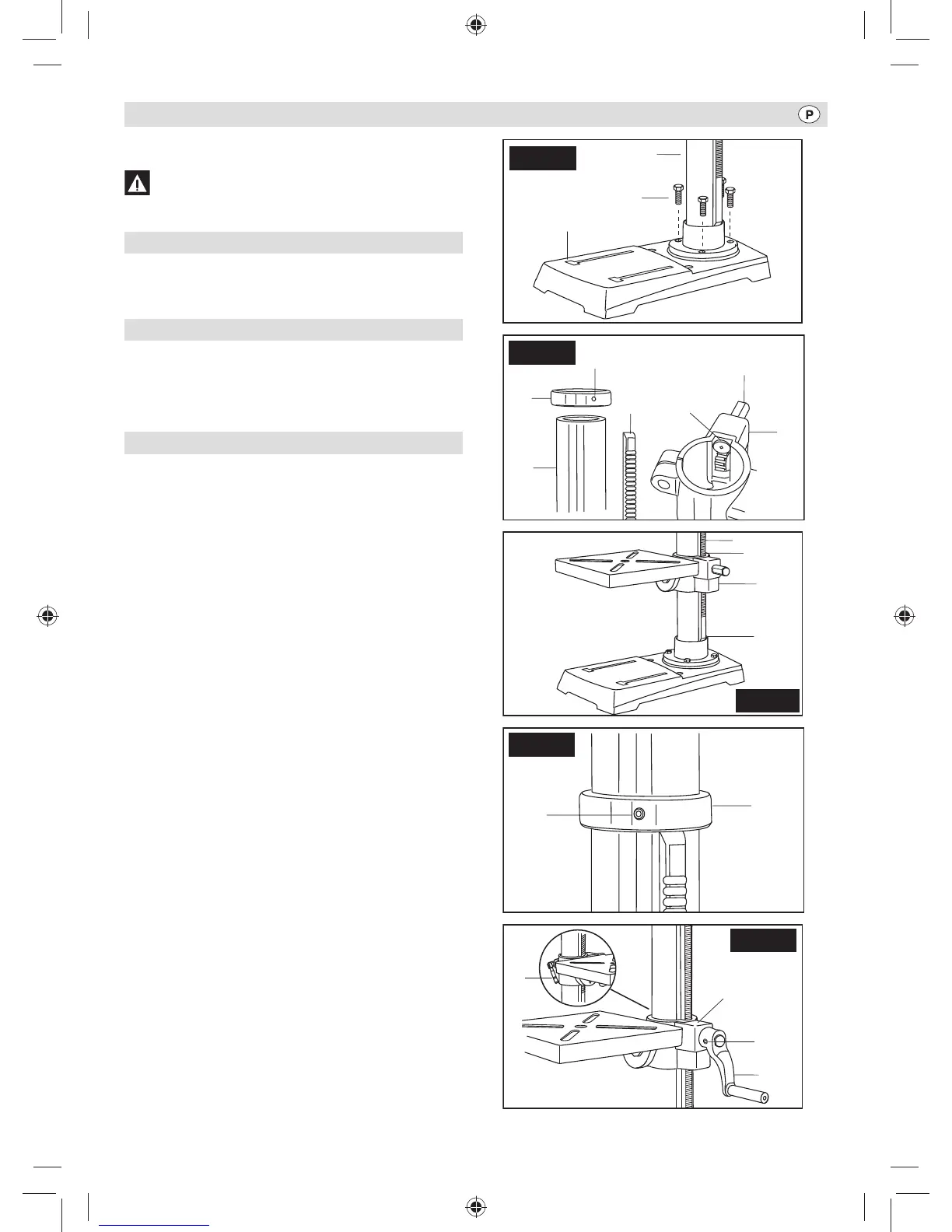

Montagem da base na coluna (fig. 3)
1. Ponha a base (1) no chão.
2. Coloque o tubo da coluna (2) sobre a base (1) e alinhe os
orifícios do suporte da coluna com os orifícios da base.
3 Instale um parafuso (3) em cada orifício do suporte da coluna
e aperte cada parafuso com a chave.
Montagem da mesa na coluna (fig. 4 – 7)
1. Afrouxe o parafuso de ajuste (2) localizado no anel da coluna
(1) e retire o anel.
2. Retire a cremalheira (3) da coluna (4).
3. Insira o eixo de parafuso sem fim (5) no orifício da empunha-
dura de manivela do suporte da mesa (6) desde seu interior.
O eixo de parafuso sem fim (5) deve ultrapassar a carcaça
em aproximadamente 25,4 mm (1").
4. Insira a cremalheira (3) na ranhura engrenada do suporte da
mesa (6). Certifique-se de que o eixo de parafuso sem fim
(5) localizado no interior do suporte da mesa esteja acoplado
com os dentes da cremalheira. O suporte da mesa deve estar
assentado no centro da cremalheira.
5. Deslize a montagem do suporte da mesa e da cremalheira (3,
5, 6) para baixo, tudo junto, pela coluna. Insira a borda inferior
da cremalheira no canto (7) do suporte da coluna. Mantenha
nessa posição até que se tenha completado o passo 6.
6. Coloque o lado de ângulo do colar (1) orientado para baixo
sobre a cremalheira. Aperte o parafuso de ajuste (2) com a
chave Allen de 3 mm para fixar a cremalheira em seu lugar.
Atenção! Certifique-se de que exista folga suficiente para
permitir que a mesa gire ao redor da coluna. O colar deve estar
assentado frouxamente sobre a cremalheira e não deve estar
angulado na coluna. Para evitar danos à coluna ou ao colar,
aperte o parafuso de ajuste somente o suficiente para mantê-lo
em seu lugar (figura 6).
7. Insira a empunhadura de manivela do suporte da mesa (9) no
eixo de engrenagem de parafuso sem fim localizado no lado
do suporte da mesa (8). Certifique-se de que o parafuso de
ajuste (10) esteja alinhado sobre a superfície plana do eixo e
o mais perto possível do suporte da mesa. Aperte o parafuso
de ajuste (figura 7).
8. Posicione a mesa no mesmo sentido da base e aperte a
empunhadura de fixação da coluna (11).
1
3
2
Fig. 3
1
2
4
3
5
5
6
Fig. 4
3
5
6
7
Fig. 5
1
2
Fig. 6
11
8
10
9
Fig. 7
