22

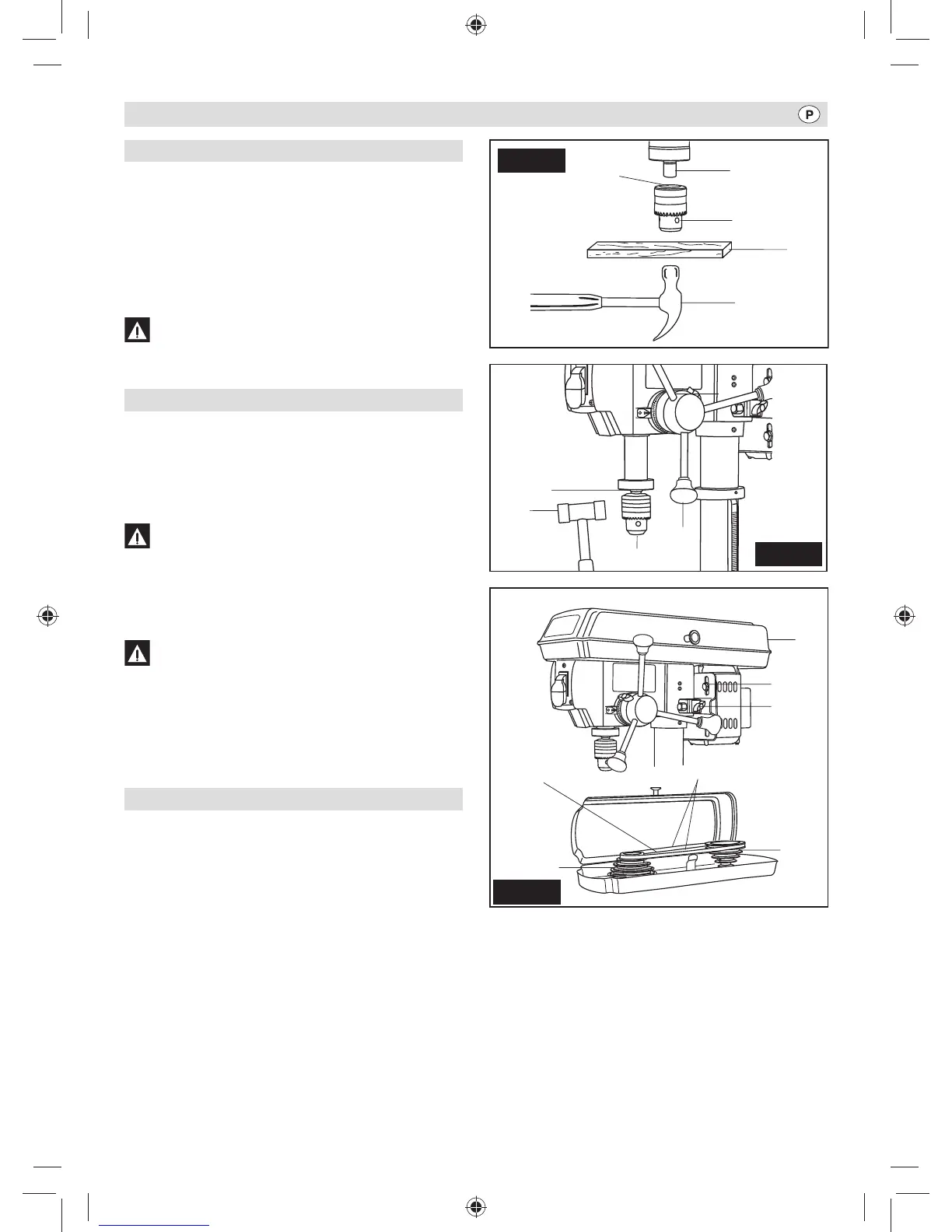

Instale o mandril (fig. 12)
1. Inspecione e limpe o orifício cônico localizado no mandril
(1) e o fuso (2). Retire todo o óleo, todos os recobrimentos e
todas as partículas das superfícies do mandril e do fuso com
um pano limpo.
2. Abra as mandíbulas do mandril (3) girando à mão o cilindro
do mandril no sentido horário. Certifique-se de que as mandí-
bulas estejam completamente introduzidas no mandril.
3. Assente o mandril sobre o fuso colocando um bloco de
madeira (4) embaixo do mandril (1) e batendo suavemente na
madeira com um martelo (5), ou bata suavemente no mandril
com um martelo de borracha.
Atenção! Para evitar danificar o mandril, certifique-se de
que suas mandíbulas estejam completamente introduzi-
das nele. Não utilize um martelo de metal diretamente
para acoplar o mandril no fuso.
Retire o mandril (fig. 13)
1. Gire as empunhaduras de avanço (5) para mover o mandril
(2) até a posição mais baixa.
2. Coloque um separador de rótula (não mostrado) sobre o man-
dril (3) e bata nele suavemente com um martelo (4) para fazer
com que o mandril saia do fuso.
Atenção! Para evitar possíveis danos, esteja preparado para
pegar o mandril quando cair.
Atenção! Para reduzir o risco de lesões, mantenha a
cobertura das polias colocada em seu lugar e em boas
condições de funcionamento enquanto a ferramenta for
utilizada.
Utilização
Atenção! Para reduzir o risco de lesões:
• Ponha o interruptor na posição de “desligado” e tire o plugue
da fonte de alimentação antes de fazer ajustes.
• Siga cuidadosamente as instruções e use proteção nos
olhos para evitar as peças que forem arremessadas devido à
liberação da mola.
• Nunca utilize a furadeira de coluna com a cobertura das
polias aberta.
Instale a correia (fig. 14)
1. Abra a cobertura das polias e da correia (1).
2 Afrouxe os reguladores de fixação da tensão da correia (2)
localizados em ambos os lados da furadeira de coluna.
3. Deslize o motor (3) o mais próximo possível do cabeçote da
furadeira de coluna.
4. Coloque uma correia (4) ao redor da polia do motor (5) e da
polia do fuso (6) na posição apropriada para a velocidade
desejada (veja a fig. 14).
5. Puxe o motor afastando-o do cabeçote da furadeira de coluna
até que a correia esteja tensionada apropriadamente. Aperte
os reguladores de fixação da tensão da correia (2).
Atenção! A correia (4) deve estar suficientemente tensionada
para evitar que ela escorregue. A tensão estará ajustada corre-
tamente se a correia tiver uma deflexão de aproximadamente
meia polegada quando se exercer pressão com o polegar em seu
ponto central, entre as polias.
2
3
4
5
1
Fig. 12
3
4
2
5
Fig. 13
Fig. 14
1
13 mm (1/2”)
3
2
5
6
4
2091_Manual_SKIL_3320.indd 222091_Manual_SKIL_3320.indd 22 10.02.10 16:30:0510.02.10 16:30:05
