Skil 3320 - Align the Belt Pulleys; Pulley Alignment Procedure; Motor Mount Adjustment; Locking Motor Position

24

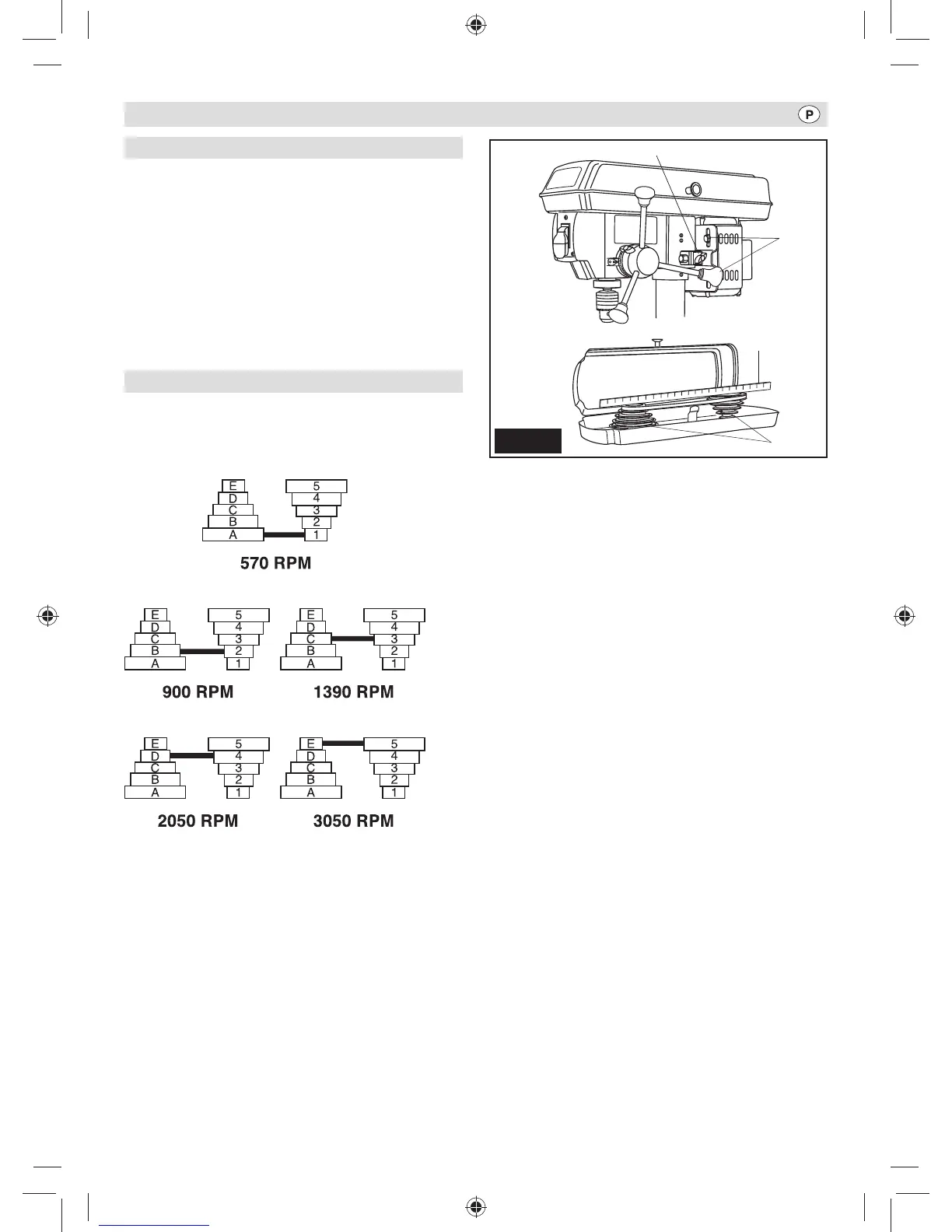

Alinhe as polias da correia (fig. 15)
1. Verifique o alinhamento das polias com um instrumento reto
(1) (como uma régua, um nível ou um esquadro de carpin-
teiro), colocando-o transversalmente à parte de cima das
polias (2).
2. Se as polias não estiverem alinhadas, reduza a tensão da
correia afrouxando os reguladores de fixação da tensão da
correia (3), localizados em ambos os lados do cabeçote.
3. Afrouxe as porcas da montagem do motor (4) com uma chave
fixa ajustável e baixe ou suba o motor até que as polias
estejam alinhadas.
4. Aperte as porcas da montagem do motor (4) com uma chave
fixa ajustável para manter a posição.
5. Fixe o motor à tensão apropriada da correia e aperte os
reguladores de fixação da tensão (3).
Velocidades do fuso (fig. 16)
Esta furadeira de coluna oferece 5 velocidades de fuso, desde 570
até 3.050 RPM. A velocidade mais alta é obtida ao posicionar-se
a correia no maior nível da polia do motor e no menor limitador da
polia do fuso.
Motor
Eixo
Motor
Eixo
Motor
Eixo
Motor
Eixo
Motor
Eixo
Fig. 15
3
4
1
2
