26

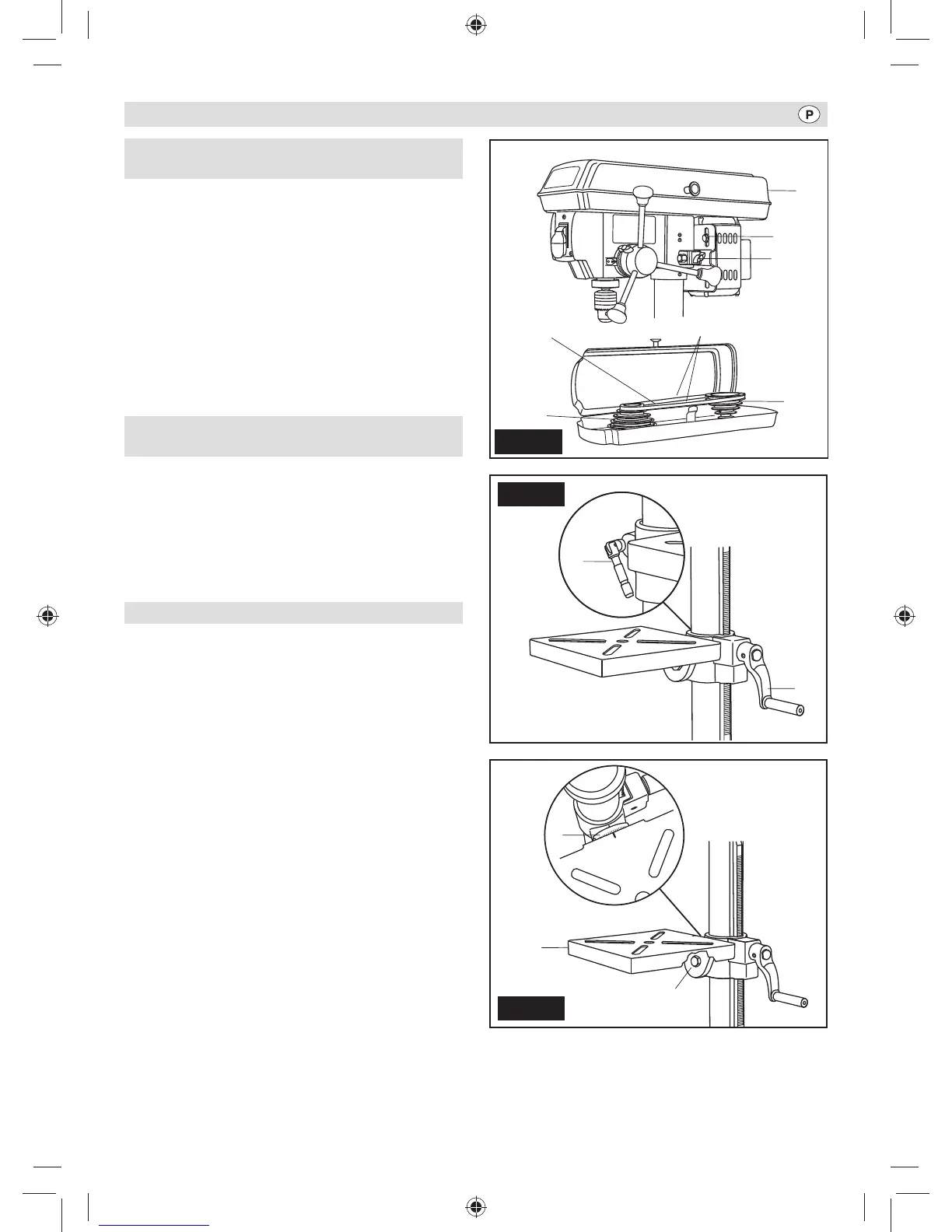

Ajuste as velocidades e a tensão da correia
(fig. 17)
1. Abra a cobertura das polias da furadeira de coluna (1).
2. Afrouxe os reguladores tensores da correia (2), localizados
em ambos os lados do cabeçote da furadeira de coluna.
3. Puxe o motor (3) em direção ao cabeçote da furadeira de
coluna.
4. Ajuste a correia nos níveis desejados das polias do motor (4)
e do fuso (5), de acordo com as posições da correia mostra-
das no gráfico de velocidades do fuso (fig. 16).
5. Puxe o motor afastando-o do cabeçote da furadeira de coluna
para aumentar a tensão da correia. Aperte os reguladores
tensores (2).
6. A correia (4) deve estar suficientemente tensionada para
evitar que ela escorregue. A tensão estará ajustada correta-
mente se a correia tiver uma deflexão de aproximadamente
13 mm (1/2”) quando se exercer pressão com o polegar em
seu ponto central, entre as polias.
Ajustes da mesa para subi-la ou abaixá-la (fig.
18)
1. Suba ou abaixe a mesa afrouxando a empunhadura de
fixação da coluna (1) e girando a empunhadura de manivela
(2) até que a mesa esteja na altura desejada.
2. Aperte a empunhadura de fixação da mesa (1) antes de
perfurar.
3. Gire a mesa ao redor da coluna afrouxando a empunhadura
de fixação da coluna (1) e girando a mesa ao redor da coluna
até a posição desejada.
4. Aperte a empunhadura de fixação antes de perfurar.
Para inclinar a mesa (Fig. 19)
A mesa pode ser inclinada de 0 a 45° à esquerda e à direita.
1. Afrouxe o parafuso de fixação de ângulo (1) com uma chave
fixa.
2. Incline a mesa (2) até o ângulo desejado, utilizando a escala
de ângulo (3) como guia básico.
3. Reaperte o parafuso de fixação de ângulo (1).
4. Para devolver a mesa a sua posição original, afrouxe o
parafuso de fixação de ângulo. Realinhe a escala de ângulo
(3) com o ajuste de 0°.
5. Aperte o parafuso de fixação de ângulo (1) com a chave fixa.
Fig. 17
1
3
2
5
13 mm (1/2”)
4
6
1
Fig. 18
2
1
