28

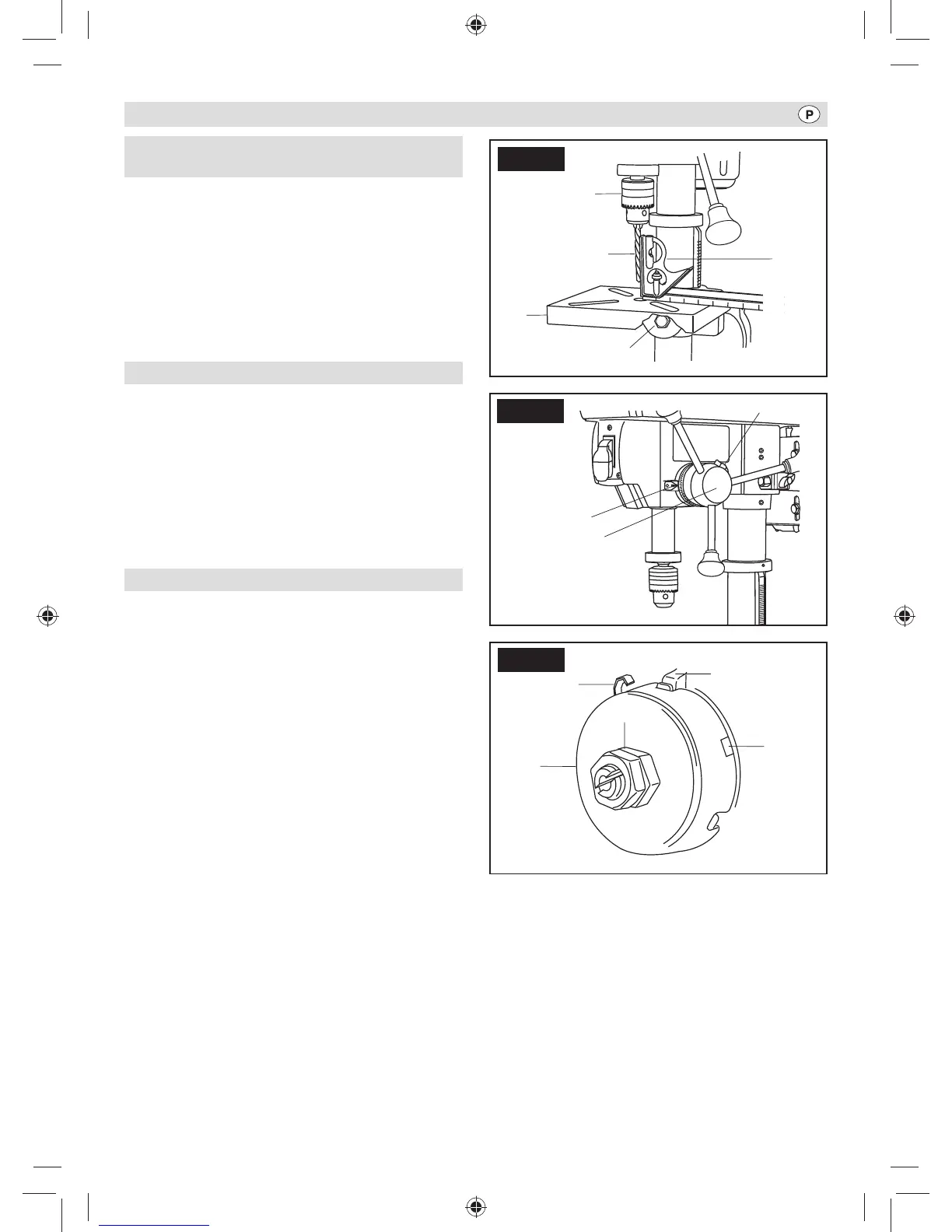

Para colocar a mesa esquadrada com o
cabeçote (fig. 20)
1. Insira uma broca perfuradora de 7,6 cm (3”) (1) no mandril (2)
e aperte-a.
2. Suba e bloqueie a mesa (3) aproximadamente a 2,5 cm (1”)
da extremidade da broca perfuradora.
3. Coloque um esquadro de combinação (4) sobre a mesa da
forma, como mostrado na ilustração. A broca perfuradora
deve estar paralela à borda reta do esquadro.
4. Se for necessário fazer algum ajuste, afrouxe o fecho de
ângulo (5) com uma chave fixa.
5. Esquadre a mesa com a broca, inclinando a mesa.
6. Aperte o parafuso de fixação de ângulo (5) quando a mesa
estiver esquadrejada.
Profundidade de perfuração (fig. 21)
1. Para parar a furadeira a uma profundidade específica a fim de
realizar perfuração uniforme e repetitiva, afrouxe o fecho da
escala de profundidade (1) localizado em seu rolamento (2).
2. Gire o rolamento até que o indicador (3) esteja alinhado à
profundidade desejada na escala.
3. Aperte o fecho da escala de profundidade (1). O mandril
parará depois de deslocar-se para baixo até a distância
selecionada.
Atenção! Todos os ajustes necessários para o funcionamento
da furadeira de coluna foram feitos na fábrica. Por favor, não os
modifique. Entretanto, devido ao desgaste normal pelo uso da fer-
ramenta, é possível que seja necessário realizar alguns ajustes.
Mola de retorno do fuso (fig. 22)
O fuso está equipado com um mecanismo de autorretorno. Os
componentes principais são uma mola e uma carcaça com encaixes.
A mola foi ajustada apropriadamente na fábrica e não deve ser rea-
justada a menos que seja absolutamente necessário. Neste caso,
deve-se fazer o seguinte:
1. Desplugue a furadeira de coluna.
2. Ponha uma chave de fenda no pino (1) para segurar a mola
em seu lugar.
3. Afrouxe as duas porcas da carcaça (2) em aproximadamente
6 mm (1/4”). Não retire as porcas do eixo roscado.
4. Enquanto segura firmemente a carcaça da mola (3), puxe-a
cuidadosamente até que ultrapasse o encaixe elevado (4).
Gire-a até que o próximo encaixe (5) esteja acoplado ao
encaixe elevado (para aumentar a tensão, gire-a em sentido
anti-horário; para reduzir a tensão, gire-a no sentido horário).
Aperte as duas porcas da carcaça.
Atenção! Não aperte excessivamente as duas porcas. Se forem
apertadas em excesso, o movimento do fuso e das empunhadu-
ras de avanço será difícil.
Fig. 20
1
3
4
5
2
Fig. 21
1
2
3
Fig. 22
5
4
1
3
2
