30

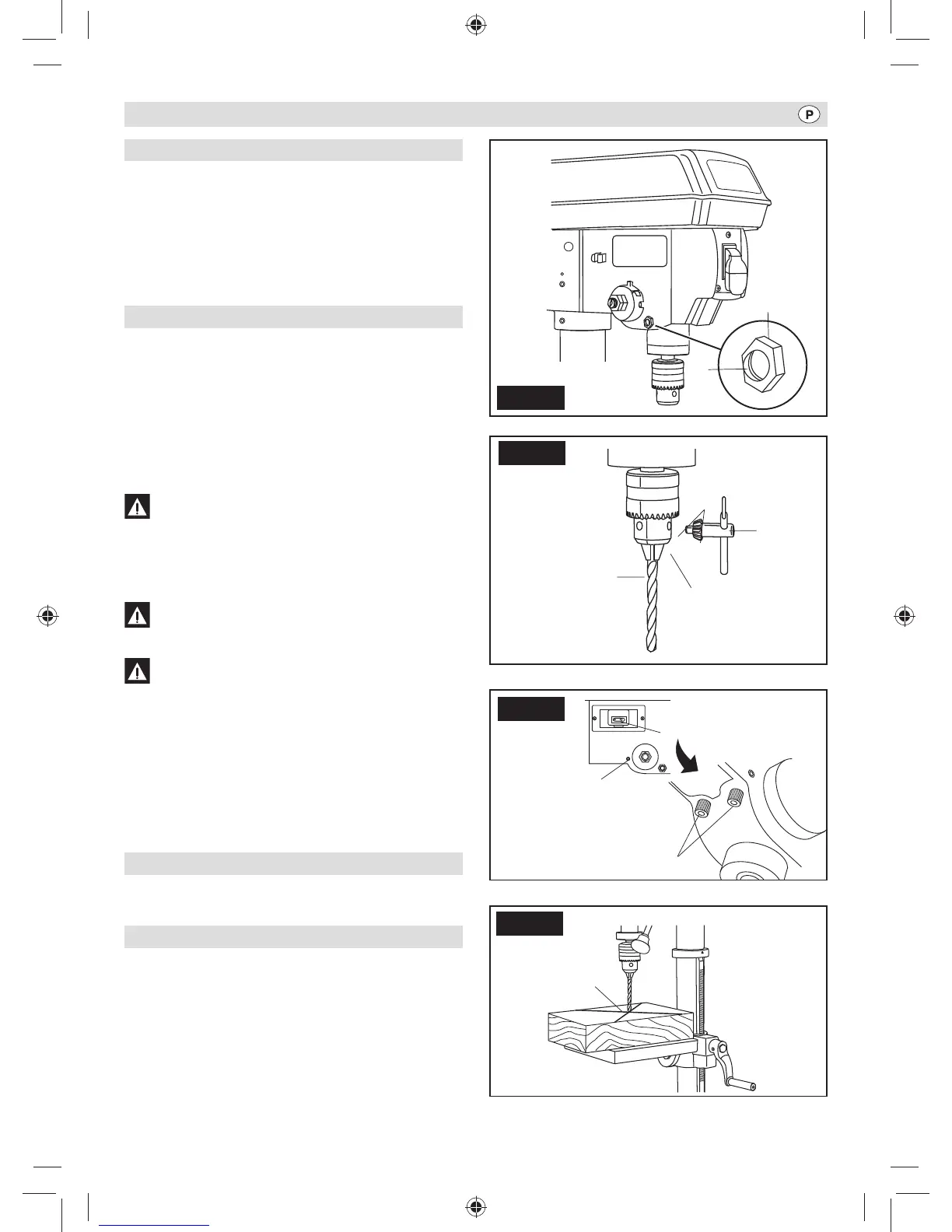

Folga angular do fuso (fig. 23)
Mova o fuso até a posição descendente mais baixa e mantenha-o
nessa posição. Com a outra mão, tente fazer com que gire ao redor
de seu eixo com um movimento lateral. Se houver folga demais, faça
o seguinte:
1. Afrouxe a porca de fixação (1).
2. Gire o parafuso (2) no sentido horário para eliminar a folga,
mas sem obstruir o movimento ascendente e descendente do
fuso (um pouco de folga é normal).
3. Aperte a porca de fixação (2).
Instale as brocas perfuradoras (fig. 24)
1. Coloque a chave do mandril (1) em seu orifício de entrada
lateral (2), encaixando os dentes de engrenagem (3).
2. Gire a chave do mandril no sentido anti-horário para abrir as
mandíbulas do mandril (4).
3. Insira uma broca perfuradora no mandril com profundidade
suficiente para obter o máximo agarramento das mandíbulas
do mandril.
4. Centralize a broca perfuradora nas mandíbulas do mandril
antes de realizar seu aperto final.
5. Utilize a chave do mandril para realizar o aperto final, com a
finalidade de garantir que a broca perfuradora não escorregue
durante a operação de perfuração.
Atenção! Para reduzir o risco de lesões, utilize unica-
mente a chave do mandril fornecida com esta furadeira de
coluna ou uma cópia dela. Esta chave de mandril é autoejetável e
“pulará” do mandril quando você soltá-la. Essa ação está projetada
para ajudar a evitar que a chave saia arremessada do mandril ao
acionar a ferramenta. Não utilize nenhuma outra chave como
substituta; peça uma chave nova se a chave estiver danificada ou se
foi perdida.
Atenção! Para reduzir o risco de lesões, certifique-se de
que a chave do mandril tenha sido retirada dele antes de
começar qualquer operação de perfuração.
Atenção! Não olhe diretamente para o raio laser! Pode
haver perigo se você olhar deliberadamente para o raio.
Cumpra todas as normas de segurança que são indicadas a
seguir:
O laser será utilizado e mantido de acordo com as instruções
do fabricante.
Nunca aponte o raio para uma pessoa ou um objeto que não
seja a peça de trabalho.
Não projete o raio laser nos olhos de outras pessoas.
Certifique-se sempre de que o raio laser esteja apontado para
uma peça de trabalho sem superfícies refletoras, já que o
raio laser pode ser projetado nos seus olhos ou nos de outras
pessoas.
Interruptor do laser (fig. 25)
O interruptor do laser (1) está localizado no lado esquerdo da
carcaça da furadeira de coluna.
Ajuste a linha do laser (fig. 25 e 26)
1. Coloque uma peça de trabalho sobre a mesa.
2. Ponha o interruptor do laser (1) na posição de ligado.
3. Abaixe a broca perfuradora até que entre em contato com a
peça de trabalho (2). As duas linhas do laser devem se cruzar
onde a broca entrar em contato com a peça de trabalho.
4. Se for necessário ajustar o laser:
a. Utilizando uma chave hexagonal de 3 mm, gire os parafu-
sos de cabeça hexagonal de ajuste do laser (3) no sentido
anti-horário.
b. Mova a carcaça da luz laser (4) até que as duas linhas
se cruzem onde a broca entrar em contato com a peça de
trabalho. Não olhe diretamente para as linhas do laser.
5. Reaperte os parafusos de cabeça hexagonal de ajuste (3).
Fig. 23
1
2
Fig. 24
1
3
2
4
Fig. 25
4
1
3
Fig. 26
2
