Skil 9350 - Description Fonctionnelle Et Spécifications

-23-

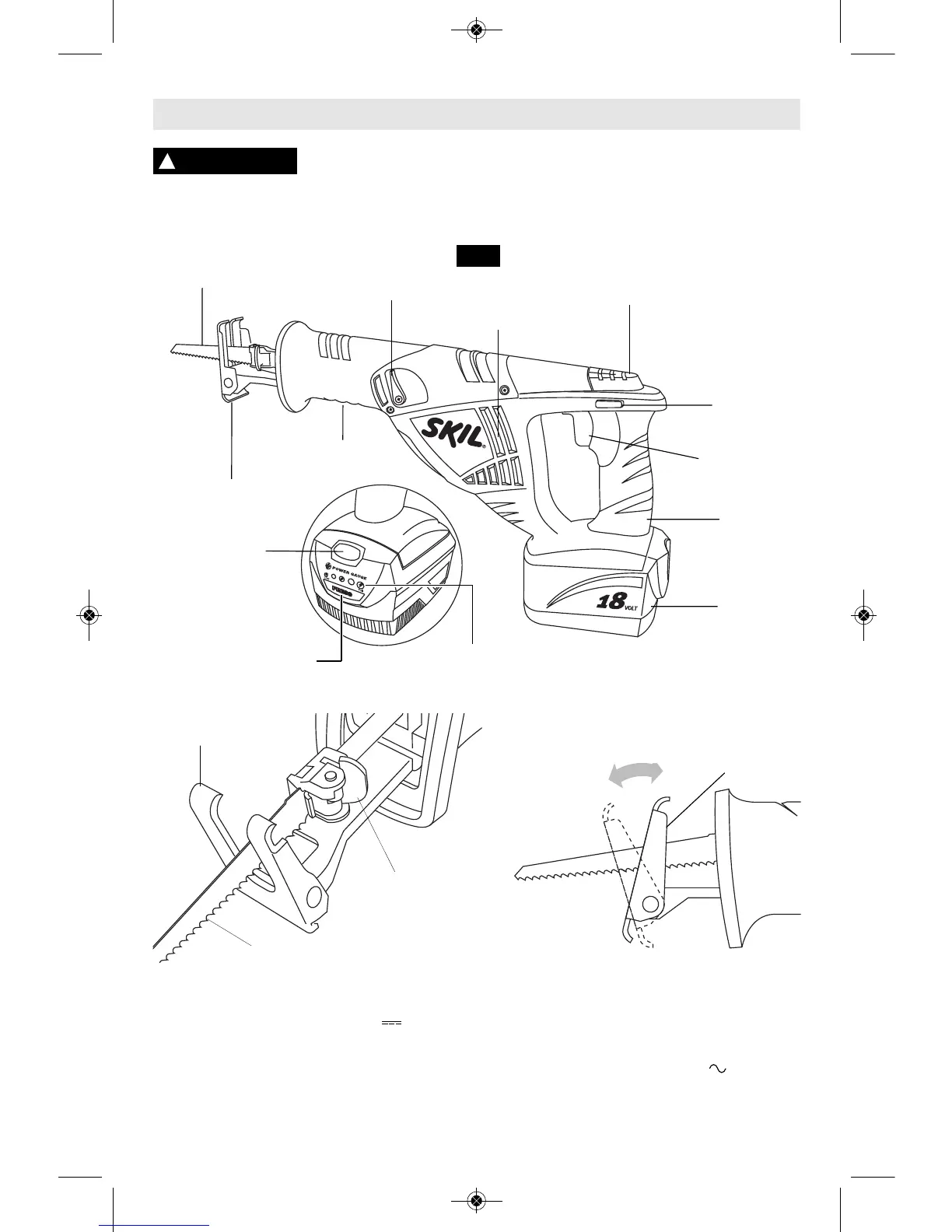

Description fonctionnelle et spécifications
Débranchez le bloc-pile de l'outil ou placez l'interrupteur à la position de blocage ou
d'arrêt avant d'effectuer tout assemblage ou réglage ou de changer les accessoires.
Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
Scie égoïne sans fil
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
LEVIER DE
DÉBLOCAGE DU
PORTE-LAME
LAME DE SCIE
SABOT
RÉGLABLE
LAME DE SCIE
COMPARTIMENT DE
RANGEMENT DE LAME
POIGNÉE
CAOUTCHOUTÉE
SELECTEUR
D’ORBITE
INTERRUPTEUR
DE SÛRETE
GÂCHETTE DE
COMMANDE À
VITESSE VARIABLE
PRISE D’AIR
BOUTON DE DÉ
BLOCAGE DE LA PILE
TÉMOINS D’ÉTAT DE
CHARGE DU BLOC-PILES
BOUTON
BLOC-PILES
POIGNÉE
CAOUTCHOUTÉE
FIG. 1
SABOT
RÉGLABLE
SABOT
RÉGLABLE
Outil
Numéro de modèle 9350
Tension nominale 18 V
Chargeur (Ni-Cad) SC118 ou SC118B
Bloc piles SB18A et SB18B
Chargeur (Li-ion) SC118B-LI
Bloc piles SB18B-LI
Tension nominale 120 V 60 Hz
