100

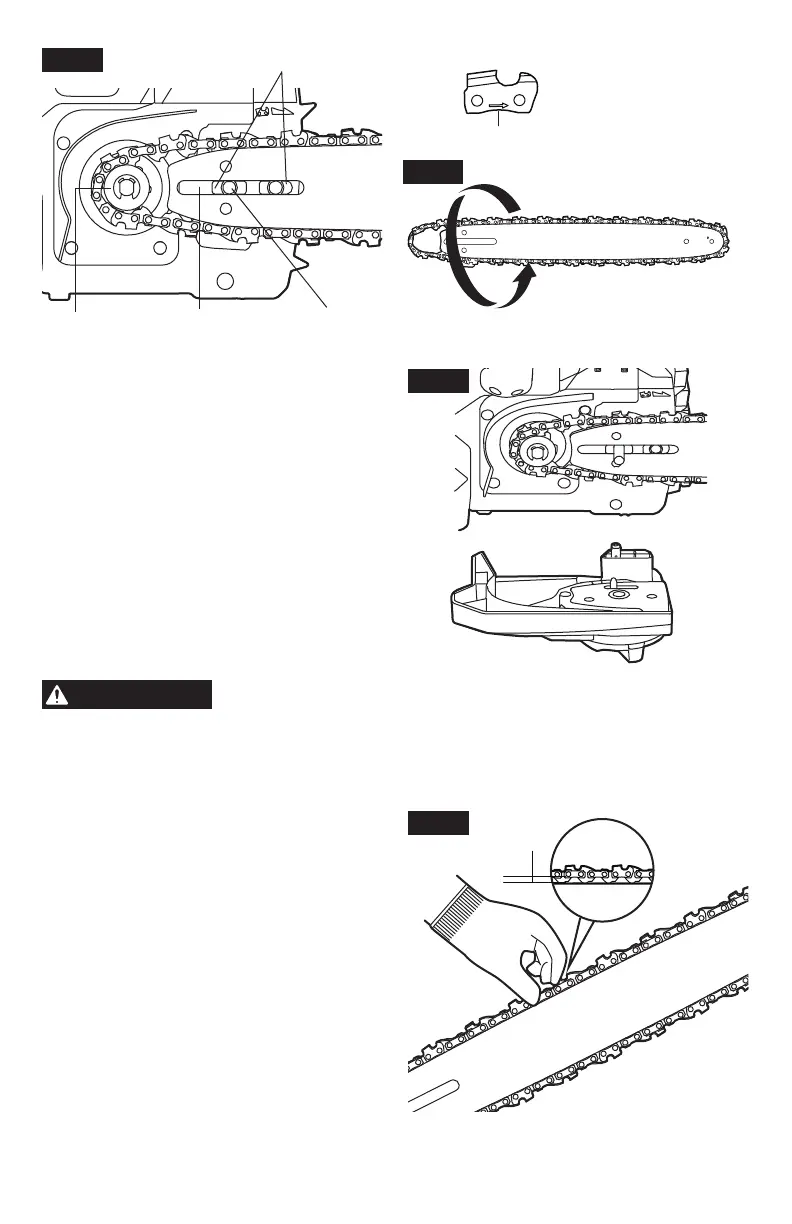

Fig. 26a
Brida de alineación
Piñón
Ranura de
la espada
Perno de
jación
Fig. 26b
Sentido del cortador
5. Coloque la espada sobre la supercie de
montaje deslizando la ranura de la espada
sobre las bridas de alineación. Asegúrese
de que la espada esté posicionada correct-
amente sobre el perno de jación.
6. Instale la cubierta lateral en la carcasa de
manera que los agujeros/espigas y el perno
de jación/agujero roscado estén alienados
correctamente unos con otros (Fig. 27).
Apriete ligeramente la perilla de la cubierta
lateral girándola en el sentido de las agujas
del reloj. La espada debe estar libre para
moverse con el n de ajustar la tensión.
AVISO:
Para prolongar la vida útil de la
espada, invierta ocasionalmente la espada.
PRECAUCIÓN
La cadena de la
sierra se debe tensar correctamente antes de utilizar la
herramienta.
7. Levante la punta de la espada y manténgala ligeramente elevada mientras ajusta la ten-
sión. Asegúrese de que la espada tenga algo de movimiento; si es necesario, aoje ligera-
mente la perilla de la cubierta lateral.
8. Gire la perilla de ajuste de la tensión de
la cadena hasta que todas las secciones
de la cadena estén justo tocando el borde
inferior de la guía.
9. Compruebe la tensión de la cadena
utilizando una mano, jalando la cadena
hacia arriba contra el peso del producto.
La tensión correcta de la cadena se logra
cuando la cadena de la sierra se puede
levantar aproximadamente 0,25 pulgadas
(6 mm) respecto a la espada en el centro
(Fig. 28).
10. Reajuste la tensión tal y como se ha
descrito anteriormente en este manual si
encuentra que la cadena de la sierra está
demasiado oja o demasiado apretada.
Fig. 27
Fig. 28
6 mm
