63

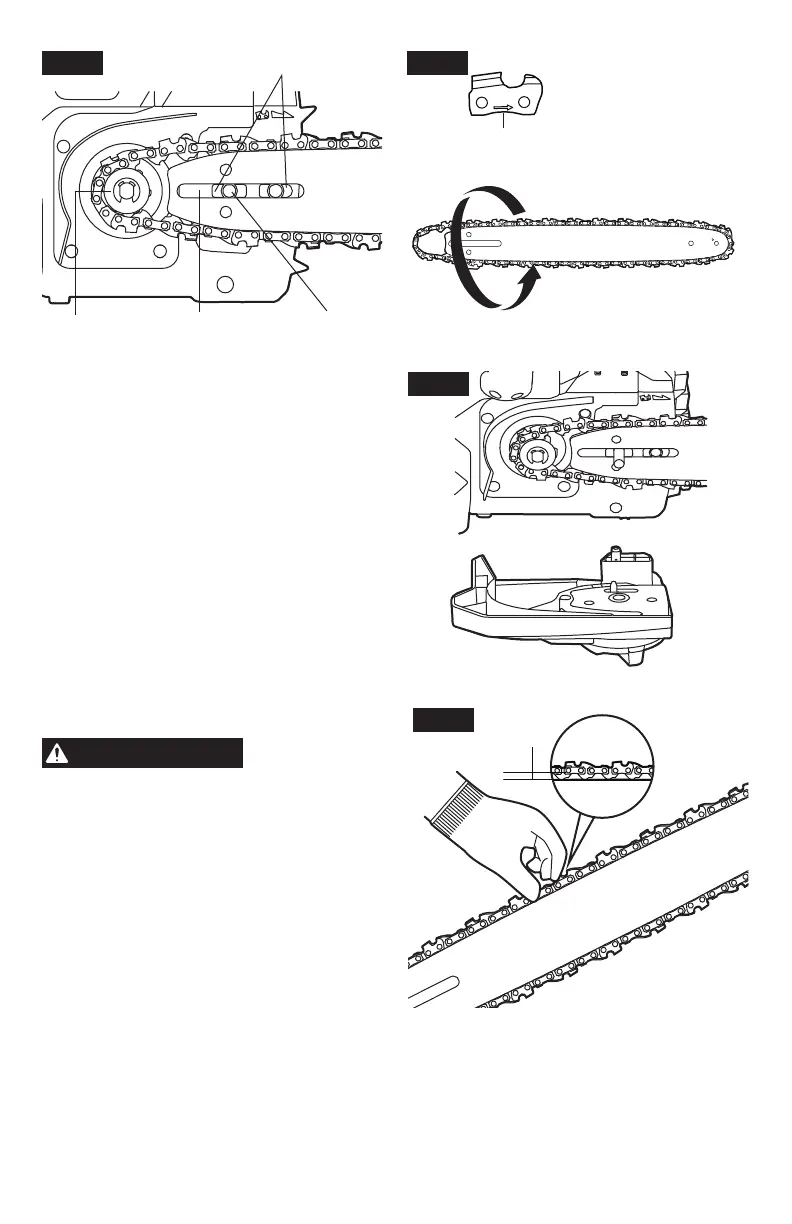

Fig. 26a
Bride d’alignement
Pignon
Fente de la barre
de guidage
Boulon de
xation
Fig. 26b
Sens de fonctionnement de
l’élément tranchant
5. Placez la barre de guidage sur la surface
de montage en faisant glisser la fente de
la barre de guidage au-dessus des brides
d’alignement. Assurez-vous que la barre de
guidage est positionnée correctement au-
dessus du boulon de xation.
6. Attachez le cache latéral au carter de sorte
que les trous/goupilles et le trou de boulon/
letage de xation soient correctement
alignés les uns sur les autres (Fig. 27).
Serrez légèrement le bouton de xation du
cache latéral en le tournant dans le sens des
aiguilles d’une montre. La barre doit pouvoir
bouger librement pour vous permettre
d’effectuer le réglage de la tension.
REMARQUE :
Pour prolonger la durée de vie
de la barre de guidage, inversez la barre de
temps à autre.
MISE EN GARDE
La chaîne de la
scie doit avoir la
tension correcte avant d’être utilisée.
7. Soulevez la pointe de la barre de guidage
et maintenez-la légèrement soulevée
pendant que vous réglez la tension.
Assurez-vous que la barre de guidage peut
bouger ; desserrez légèrement le bouton de
xation du cache latéral si nécessaire.
8. Tournez le bouton de réglage de la tension
de la chaîne jusqu’à ce que toutes les
sections de la chaîne efeurent seulement
le bord inférieur du guide.
9. Vériez la tension de la chaîne d’une main,
en tirant la chaîne vers le haut contre le poids du produit. La tension de la chaîne correcte
est obtenue quand la chaîne de la scie peut être soulevée d’environ 6 mm / 0,25 po depuis
la barre de guidage au centre (Fig. 28).
10. Réajustez la tension tel que décrit ci-dessus si vous constatez que la scie à chaîne est
trop serrée ou n’est pas assez serrée.
Fig. 27
Fig. 28
6 mm
