Skil PED0900 - Page 34

34

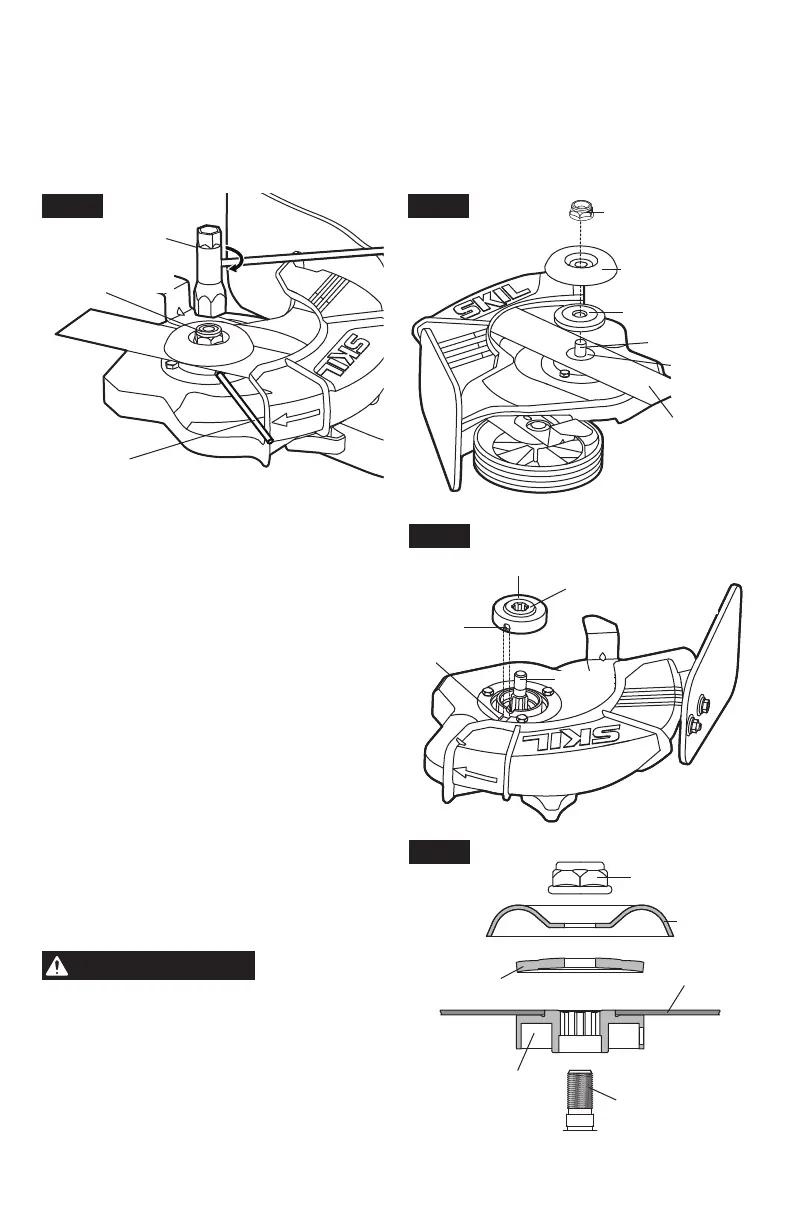

d. Insérez une clé hexagonale de 6 mm / 1/4 po ou une tige métallique (non fournie) dans
la fente du moyeu de la lame pour faire ofce de broche de verrouillage. Utilisez la clé
hexagonale pour desserrer l’écrou
DANS LE SENS DES AIGUILLES D’UNE MONTRE
(
Fig. 6b).
e. Retirez l’écrou de la lame, le dispositif de retenue de la lame, la bride de xation
extérieure, la lame et le moyeu de la lame de la broche (Fig. 6c). Vériez et remplacez-les
s’ils sont usés.
Installation de la nouvelle lame
a. Positionnez le moyeu de la lame (retiré
à l’étape « e » de la section intitulée
« Démontage de la lame ») sur la broche
avec le renement orienté vers l’extérieur.
Assurez-vous que la fente du moyeu de
la lame est alignée sur la rainure de l’outil
pour faciliter l’insertion d’une « broche de
verrouillage » (Fig. 6d).
b. Insérez une clé hexagonale de 6 mm / 1/4
po ou une tige métallique dans la fente
du moyeu de la lame pour faire ofce de
broche de verrouillage (Fig. 6b).
c. Placez la nouvelle lame sur le moyeu de la
lame.
d. Montez la bride de xation extérieure, le
dispositif de retenue de la lame et l’écrou
sur la broche, et serrez l’écrou initialement
à la main dans
le SENS CONTRAIRE DES
AIGUILLES D’UNE MONTRE
(Fig. 6e).
AVERTISSEMENT
Le renflement
du moyeu de la
lame doit s’engager dans l’arbre de la lame
(Fig. 6c et 6e). Il ne doit pas y avoir de jeu
entre la lame et la surface plate du moyeu
de la lame.
e. Utilisez la clé multifonctions pour serrer
l’écrou dans
le SENS INVERSE DES
AIGUILLES D’UNE MONTRE
sur l’arbre.
Fig. 6e
Bride de xation extérieure
Moyeu de la
lame
Broche
Lame
Écrou de xation
de la lame
Dispositif de
retenue de
la lame
Fig. 6b
Clé hexagonale
Écrou de xation
de la lame
Broche de verrouillage
Fig. 6c
Écrou de xation
de la lame
Dispositif de
retenue de la lame
Lame
Moyeu de
la lame
Broche
Bride de xation
extérieure
Fig. 6d
Rainure
Fente
Moyeu de la lame
Renement orienté
vers l’extérieur
Broche
