Assemblage de la table à toupie

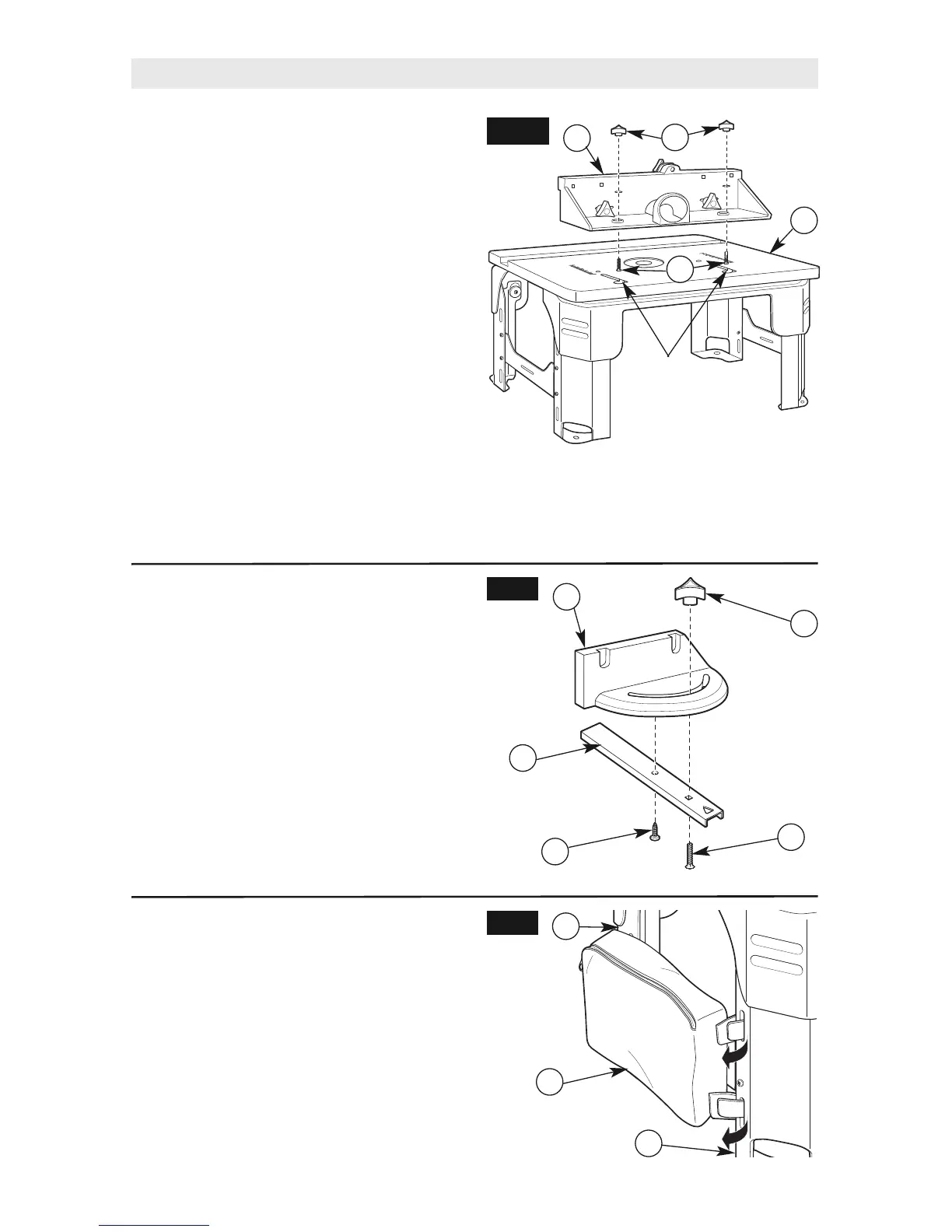

INSTALLATION DE LʼASSEMBLAGE
DU GUIDE (Fig. 7)
L
e guide est livré assemblé. Lʼétape 1 se réfère au
réassemblage, si nécessaire. Sinon, passez
directement à lʼétape 2 si le guide est déjà assemblé.
1. Par le dessous de la table, faites glisser deux
b
oulons de carrosserie 1/4-20 x 1¾ po (32) par
les trous dans le fond de lʼassemblage du guide
(C). Placez sans les serrer un bouton de serrage
(18) sur chaque boulon. (Voir Fig. 7.)
2. Insérez les têtes de boulons de carrosserie (32)
dans les fentes en forme de J de la surface de
travail en sʼassurant que les têtes de boulon se
trouvent en dessous de la surface intérieure de
la surface de travail et peuvent glisser librement
dans la fente en forme de J.
3. Par lʼarrière de la table, faites glisser lʼassem-
blage du guide (C) vers la droite et dans
la fente en forme de J en sʼassurant quʼil puisse
glisser librement de lʼavant vers lʼarrière.
4. Serrez les gros boutons de serrage (18) pour
attacher lʼassemblage du guide (C) dans la
position désirée.
1
C
18
32
FIG. 7
MONTAGE DU GUIDE DʼONGLET (Fig. 8)
Lʼassemblage du guide dʼonglet (D) est livré
entièrement monté. Dans le cas contraire, utilisez
les instructions suivantes pour le monter
.
1. Vissez la vis Phillips autotaraudeuse de type
BT 10-16 x 1/2 po (26) en la faisant passer
par le trou rond de la barre à onglet (20) et en
la faisant entrer dans la tête du rapporteur (21).
2. Serrez la vis de manière à ce que la tête de vis
touche simplement la barre à onglet. La tête du
rapporteur doit tourner facilement. Autrement,
desserrez légèrement la vis.
3. Insérez le boulon de carrosserie n°10-24 x
3/4 po (29) dans le trou carré de la barre à
onglet (20), faites-y glisser le guide dʼonglet en
le fixant à lʼaide du petit bouton de serrage (22).
22
29
20
21
FIG. 8
26
MALETTE DE STOCKAGE (Fig. 9)
Une mallette de stockage en tissu (9) est fournie avec
votre table à toupie (A). La mallette de stockage peut
être soit installée sur lʼextérieur ou lʼintérieur de
lʼassemblage du pied gauche ou droit.
1. Détachez chaque bande autoagrippante fixée
à la mallette de stockage (9).
2. Faites passer chaque bande par les fentes sur
la droite ou la gauche de lʼassemblage du pied
(8 ou 10).
3. Fixez la mallette de stockage (9) à lʼassemblage
du pied (8 ou 10) en appuyant les bandes
autoagrippantes les unes contre les autres.
FIG. 9
9
8
8
REMARQUE : Utilisez les graduations sur la surface
de travail comme indication lorsque vous alignez le
guide pour des opérations de toupillage. Lorsque le
guide est correctement positionné et aligné, serrez
FERMEMENT les boutons de serrage.
La toupie a été retirée
pour plus de clarté
La fente en
forme de J
