49
ASSEMBLAGE DU GUIDE BISEAUTÉ
REMARQUE : Le haut et lʼavant de chaque guide
à
biseaute est marqué pour indiquer la bonne
d
irection dʼalimentation.

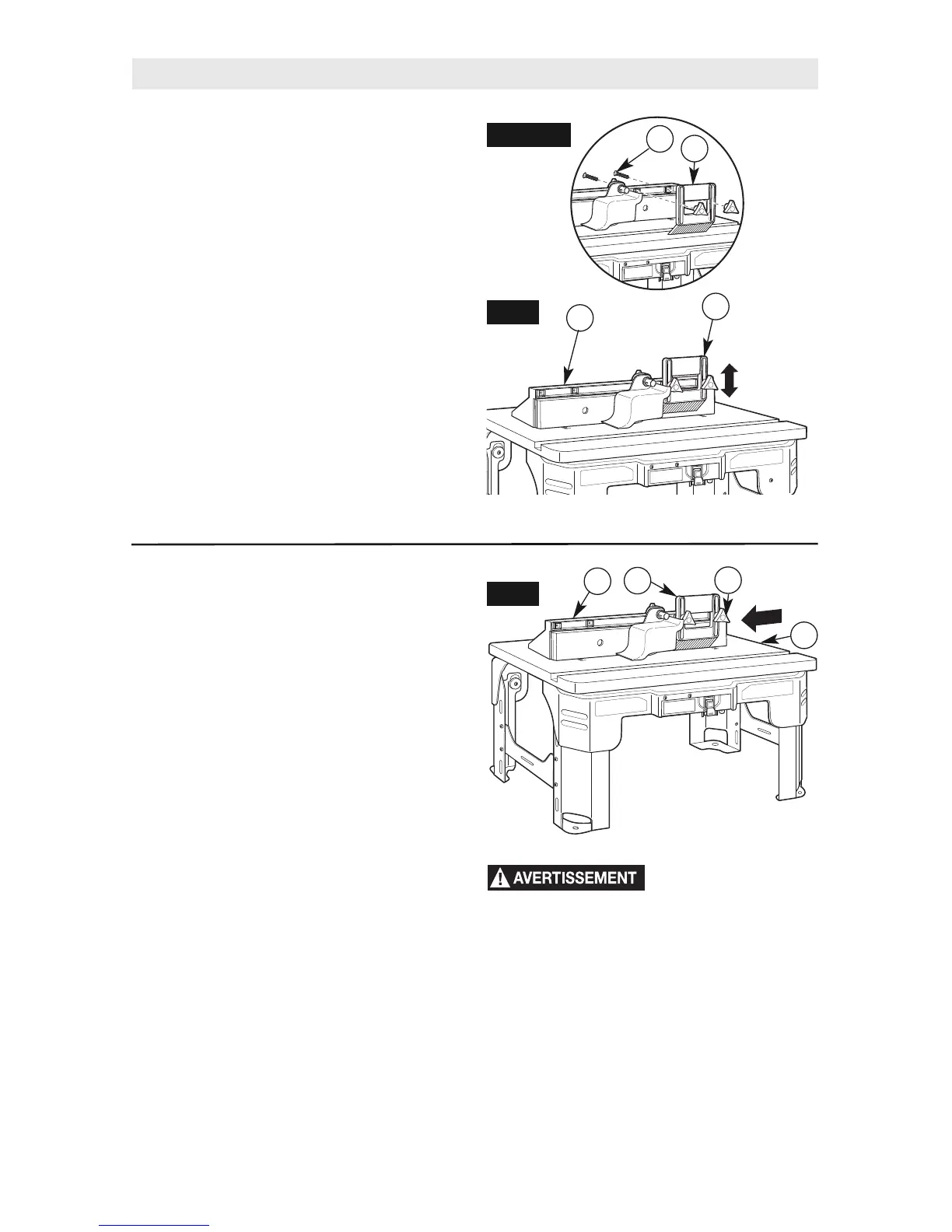

Guide Biseauté du Guide
(Fig. 19 et Détail 19)
1. Insérez deux boulons de carrosserie 1/4-20 x
1¾ po (32) par lʼarrière de lʼassemblage du
guide (C) et à travers les fentes du guide
biseauté (19). Voir Détail 19.
2. Enfilez les boutons de serrage (18) sur chaque
boulon de carrosserie (32) et serrez-les jusquʼà
ce que le guide biseauté (19) soit à la hauteur
désirée.
3. La pièce à travailler doit pouvoir être déplacée
avec une légère résistance mais sans demander
un gros effort.
Le guide biseauté peut être installé en deux
emplacements, à droite ou à gauche de
lʼassemblage du guide.
FIG. 19
DÉTAIL
19
32
18
19
C
Fonctionnement de la table à toupie
TOUPILLAGE À L’AIDE DU GUIDE
BISEAUTÉ (Fig. 20)
Le guide biseauté est utile pour contrôler la pièce
à travailler lors du toupillage et aide à maintenir
la pièce à plat sur le plan de travail. Le guide
biseauté permet de garder la pièce à travailler
appuyée contre le guide et le plan de travail.
1. Desserrez les boutons de serrage (18) du guide
biseauté (19) jusquʼà ce que ce guide biseauté
puisse être ajusté.
2. Placez la pièce à travailler sur la table à toupie
(1) de façon à ce quʼelle soit dʼéquerre à
lʼassemblage du guide (C).
3. Positionnez le guide biseauté (19) contre la
pièce à travailler et serrez les boutons de
serrage (18).
4. La pièce à travailler doit pouvoir être déplacée
avec une légère résistance mais sans
demander un gros effort.
Ne lâchez jamais la
pièce à travailler
pendant le toupillage avant que la coupe ne
soit terminée et que la pièce à travailler ne
soit complètement dégagée de la fraise. De
telles mesures de sécurité préventives réduisent
le risque de blessure corporelle et/ou de
dommages à la propriété.
•
Les guides biseautés permettent de maintenir
la pièce à travailler en position lors du
toupillage sur une table à toupie.
•
Ils ne sont pas conçus pour maintenir, à eux
seuls, la pièce à travailler lorsque cette pièce
entre en contact avec la fraise ou à tout autre
moment où la fraise est en rotation.
SENS DE
L’AVANCE
FIG. 20
C
1
19
18
