54

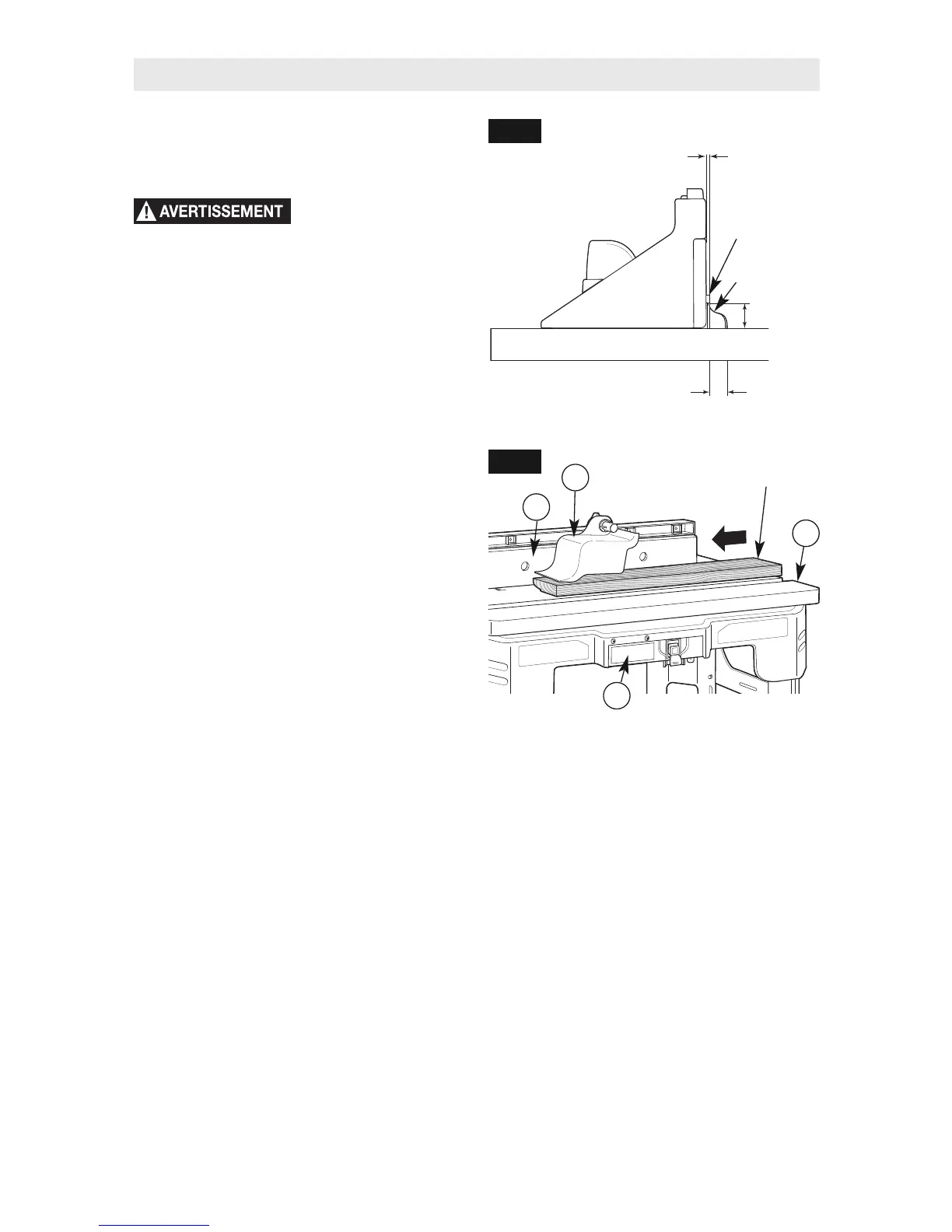

COUPE EN BORD AVEC DES
FRAISES DE TOUPIE À AVANT-TROU
(Figs. 28 et 29)
Débranchez la toupie
d
e l’alimentation
électrique avant de faire des réglages ou de
changer d’accessoire. De telles mesures de
sécurité préventives réduisent le risque d’une
mise en marche involontaire de l’outil.
REMARQUE : Si la cale de sortie est installée,
retirez-la avant de continuer.
Si vous utilisez un aspirateur eau et poussières,
il doit être branché à lʼorifice prévu au dos de
lʼassemblage du guide.
1. Installez la fraise à avant-trous souhaitée dans
la toupie.
2. Suivez les instructions données à la page 51
pour régler la hauteur de coupe souhaitée
(Fig. 28). Assurez-vous que la toupie et
SOLIDEMENT en place.
3. Réglez le dos du guide de la table à toupie
suffisamment pour que lʼavant-trou sur la
fraise détermine la profondeur de la coupe.
Lʼavant-trou de la fraise doit à peine dépasser
des parements du guide (16). Serrez À FOND
les boutons de serrage du guide.
4. Positionnez les deux parements du guide (16)
pour un dégagement dʼ1/4 po.
5. Serrez les deux boutons de serrage et les
boulons de carrosserie maintenant les deux
parements de guide (16) en place.
6. Retirez la planche de la table à toupie (1) et
assurez-vous que le garde (15) soit bien en
place.
REMARQUE : Lorsque vous effectuez des
réglages, utilisez une retaille de bois pour
effectuer une coupe dʼessai avant dʼeffectuer
la coupe sur la pièce à travailler véritable.
7. Assurez-vous que non seulement la toupie
mais la boîte de commutation sont à lʼARRÊT,
puis branchez la toupie dans la boîte de
commutation (12).
F
RAISE
PILOTÉE
PILOT DE LA
FRAISE DE TOUPIE
JEU ENTRE LE
G
UIDE ET LA
F
RAISE
FIG. 28
FIG. 29
16
15
12
1
Fonctionnement de la table à toupie
PIÈCE À
TRAVAILLER
Le garde nʼest pas illustré pour plus de clarté
PROFONDEUR DE COUPE
HAUTEUR
DE COUPE
8. Tout en tenant fermement une retaille de
bois contre le parement du guide (16) en
lʼappuyant contre la table à toupie (1),
faites avancer une retaille de bois vers la
fraise en suivant la direction indiquée par
la flèche en Fig. 29.
9. À lʼaide de la boîte de commutation (12),
mettez la toupie à lʼARRÊT. Si des
réglages sont nécessaires, débranchez le
cordon dʼalimentation et répétez les étapes
2 à 8 jusquʼà ce que tous les réglages
soient corrects. Une fois que vous êtes
satisfait de tous les réglages, effectuez la
coupe sur la pièce à travailler.
