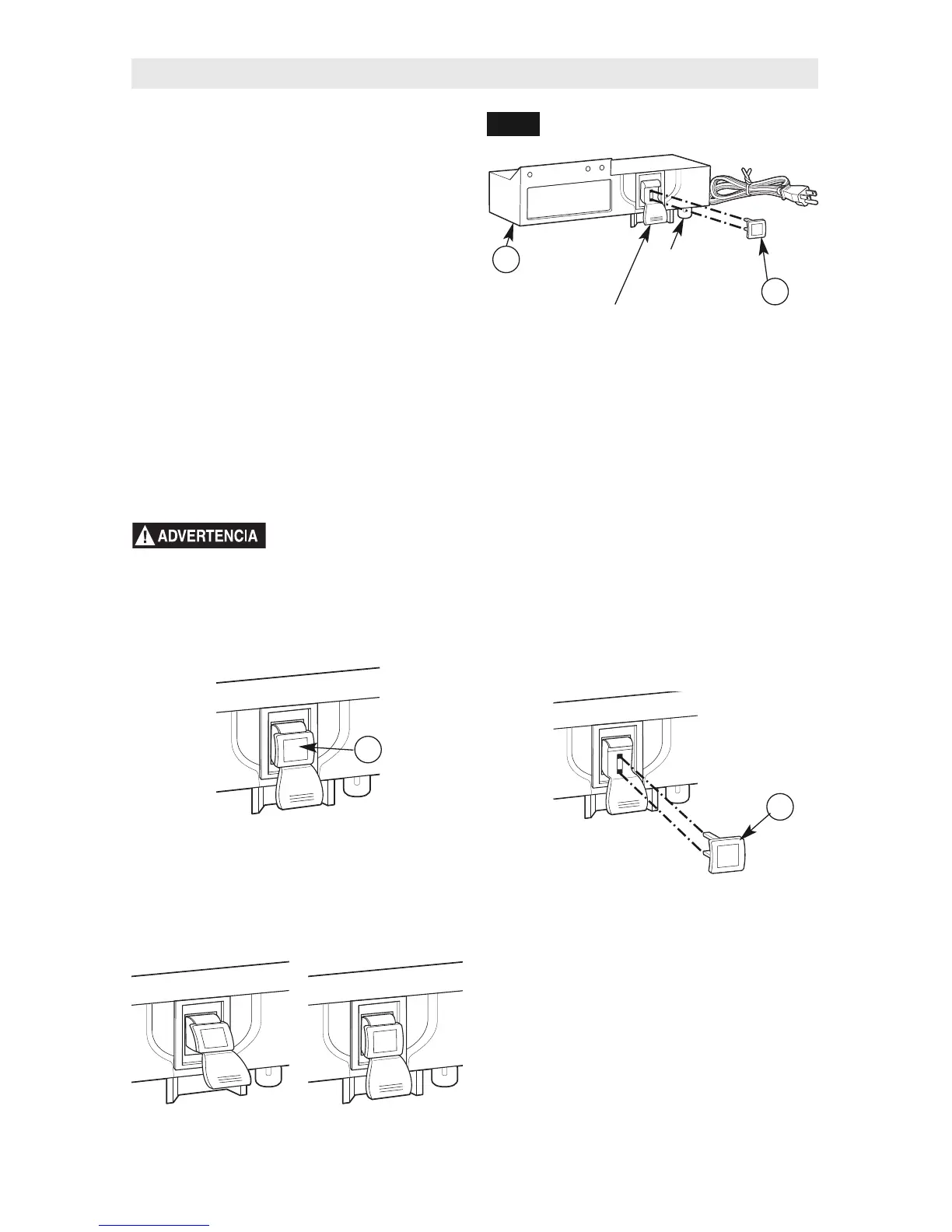

FUNCIONAMIENTO DEL INTERRUPTOR
(Fig. 18)
E
sta sección explica el funcionamiento y las
c
aracterísticas del montaje de la caja del interruptor
(B) antes de enchufar el cable de energía en un
tomacorriente. El objetivo es familiarizar al usuario
c
on el funcionamiento del interruptor sin tener que
e
ncender (ON) la fresadora.
La caja del interruptor (12) (Fig. 18) incluye una llave
de bloqueo (13) para prevenir el uso sin autorización
de terceros.
•
La llave de bloqueo (13) es la parte amarilla
ubicada en la parte superior de la paleta plástica
roja. La llave de bloqueo amarilla debe
introducirse por completo dentro de la parte
superior de la paleta plástica roja y de la caja del
interruptor (12) antes de que la paleta pueda
encenderse (ON).
•
El botón de reconfiguración del circuito de la caja
del interruptor (12) se encuentra en el lado
inferior derecho de la caja.
FIG. 18
Asegúrese de que el
prolongador no esté
conectado a un tomacorriente eléctrico antes
de continuar.
Operación de la mesa de fresado
4. Para evitar un uso no autorizado, el interruptor
puede desactivarse quitando la llave de
bloqueo amarilla (13) por completo de la parte
superior de la paleta plástica roja.
1. Verifique que la llave de bloqueo amarilla (13)
se encuentre introducida por completo en la
parte superior de la paleta plástica roja.
2. Para encender (ON) la fresadora, levante
la paleta plástica roja a la posición
ENCENDIDO (ON).
3. Para apagar (OFF) la fresadora, presione
la paleta plástica roja hasta la posición
APAGADO (OFF).
12
13
13
APAGADO
(ABAJO)
ENCENDIDO
(ARRIBA)
13
Llave de
bloqueo
amarilla
C
aja del
interruptor
P
aleta
plástica roja
(ENCENDIDO/
APAGADO
interruptor
B
otón de
reconfiguración
del circuito
