104

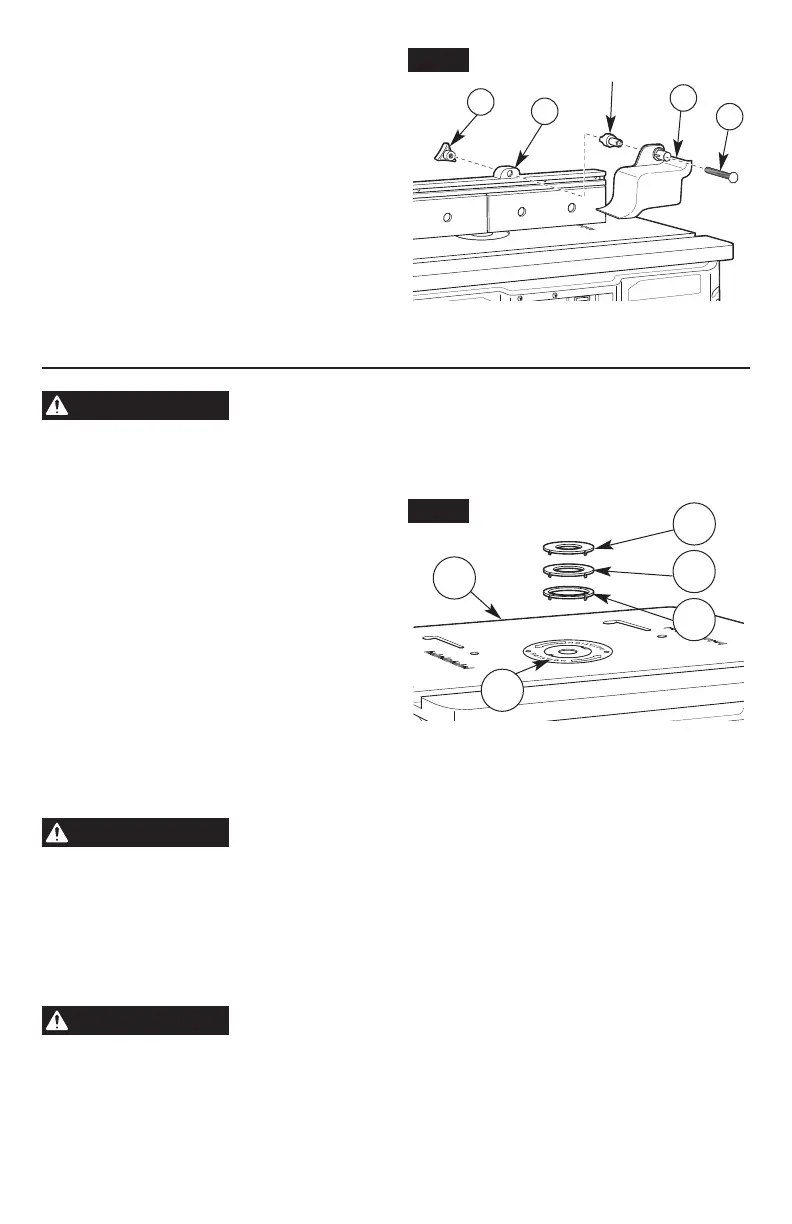

Montaje de protección superior
(Fig. 19)
El montaje de protección superior (18) viene
preinstalado sobre el montaje de la guía.
Para algunas aplicaciones de fresado
deberá quitarse esta protección.
1. Aoje y quite la perilla de sujeción (21)
ubicada en la parte trasera superior del
montaje de la guía (C).
2. Retire el perno con cabeza de hongo de
1/4-20 x 2 ½” (48), el protector superior (18)
y el espaciador del ensamble de la guía (C).
3. Vuelva a instalar el montaje de la protección superior (18) siguiendo estos pasos en forma
inversa.
ADVERTENCIA
Desconecte la fresadora de la fuente de energía antes de
instalar la fresadora en la mesa, efectuar ajustes, cambiar
accesorios, quitar la fresadora de la mesa, realizar mantenimiento o almacenar la
herramienta. Dichas medidas de seguridad reducen el riesgo de un accionamiento accidental
de la herramienta.
Anillos de inserción (Fig. 20)
Esta mesa fresado incluye cinco anillos de
inserción con los siguientes tamaños de
oricio:
(11A) 1-1/4” de diámetro, para brocas hasta
1-1/8” de diámetro.
(11B) 1-7/8” de diámetro, para usar con
brocas más grandes que 1-1 / 8” y de
hasta 1-3 / 4 “de diámetro.
(11C) 2-1/8” de diámetro, para usar con
brocas más grandes que 1-3/4” y de
hasta 2 “de diámetro.
Diámetro de 1-7 / 8 “, No se necesita un anillo de inserción para brocas de diámetros entre 2”
y 2-1/2”.
ADVERTENCIA
No utilice la mesa fresadora con brocas de más de 15⁄8” de
diámetro. Las brocas de más de 15⁄8” exceden el oricio de los
anillos de inserción de la supercie de la mesa. Las brocas de más de 15⁄8” pueden hacer
contacto con la placa de inserción o anillo de inserción, lo que arrojará fragmentos.
Estos tres anillos empotrables se proporcionan de manera individual y se los puede encontrar
en una de las cajas de almacenamiento. El anillo empotrable debe encajar en el oricio de
la cubierta de mesa completamente. Utilice una lima na o de esmeril para retirar el exceso
de plástico o los bordes ásperos que puedan hacer que el anillo empotrable sobresalga de la
supercie de la mesa.
ADVERTENCIA
No modique los anillos de inserción o los oricios de la broca
de la placa de inserción. Coincida el diámetro de corte de la broca
con el diámetro interno del anillo de inserción o del oricio de la broca de la placa de
inserción de modo que la diferencia no sea menor a 1/16” sobre un lado. Los anillos de
inserción se utilizan para reducir el espacio entre el diámetro de corte de la broca y la mesa para
que las piezas de trabajo reciban un soporte total de la mesa mientras se efectúa el fresado.
11B
11C
11A
1
2
Fig. 20
21
C
18
48
Fig. 19
Espaciador
