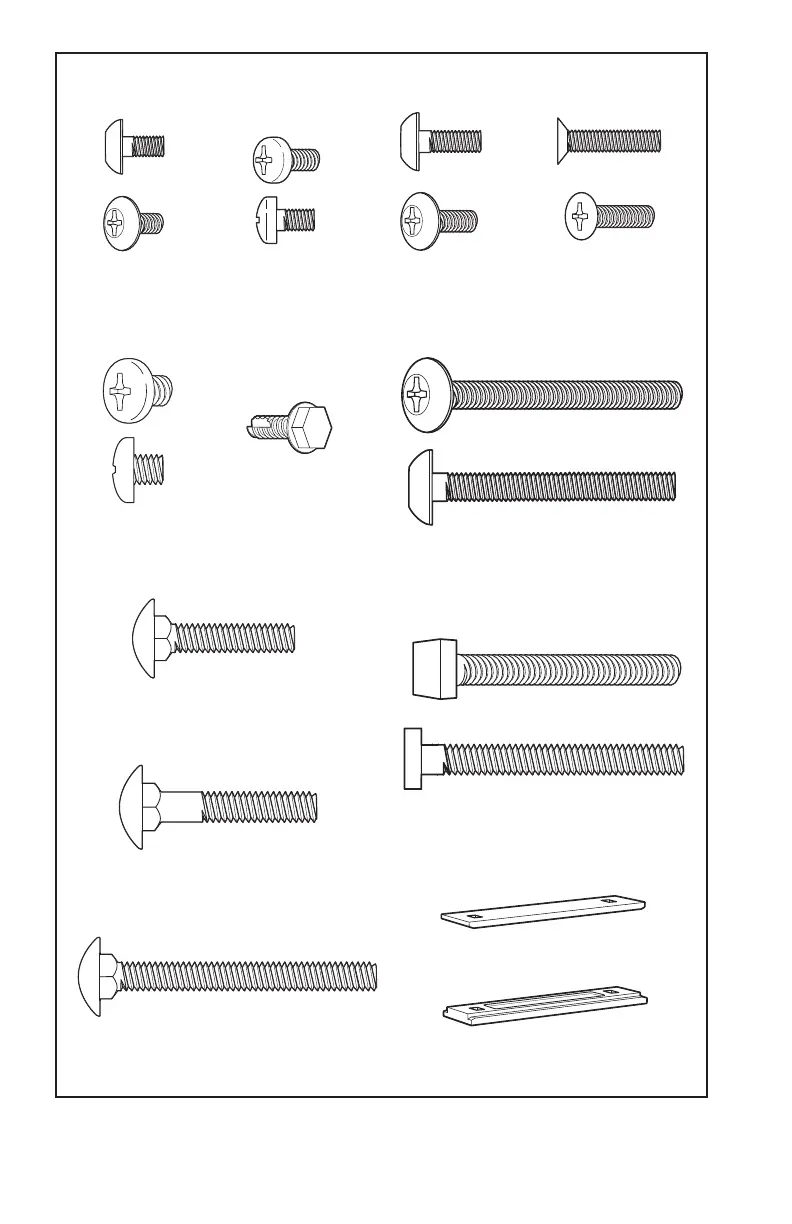

Fixations diverses (suite)
(38) Vis à tête
bombée n
°
10 de
32 x 3/8 po (pour la
protection du taquet
du guide)
(42) Vis à métaux
à tête cylindrique
de 5/16-18 x 1/2 po
(pour la toupie)
(45) Boulon de carrosserie
de 1/4-20 x 1 ¼ po (pour la
plaquette)
(46) Boulon de carrosserie
de 1/4-20 x 1 ½ po (pour les
guides d’appui)
(47) Boulon à tête carrée de
1/4-20 x 2 ¼ po (pour la base
du guide)
(49) Plaque coulissante
supérieure
(50) Plaque coulissante inférieure
(pour le montage du guide d’appui sur
le plateau)
(48) Boulon de carrosserie
de 1/4-20 x 2 ½ po (pour le
protecteur supérieur)
(43) Vis à tête à
embase de B3 x 5/8
po (pour la plaque
d’insertion)
(44) Vis à tête bombée n
°
10 de
32 x 2 ½ po (pour les xations de
maintien du guide)
(39) Vis à métaux à
tête cylindrique n
°
10 de 32 x 1/2 po
(pour la toupie)
(40) Vis à tête
bombée n
°
10
de 32 x 5/8 po
(pour le boîtier de
l’interrupteur)
(41) Vis à tête fraisée
n
°
10 de 32 x 7/8 po
(pour la rainure du
guide d’onglet)
