Installation de la plaque de
montage à xation rapide à la
toupie (Fig. 5–7)
La plaque de montage pour la toupie comprise
avec cette table à toupie convient aux toupies
énumérées dans le tableau 1 de la page 14.
Cette plaque de montage comporte également
des trous permettant l’utilisation de la fonction
de réglage de la hauteur sur la table offerte sur
certains modèles de toupies. Voir la g. 7 pour
le trou d’accès de la fonction de réglage de la
hauteur sur la table. Consultez le manuel de
votre toupie pour obtenir des renseignements
supplémentaires sur l’utilisation de cette fonction.
AVERTISSEMENT
Débranchez la
toupie de
l
ʼ
alimentation électrique avant d
ʼ
installer
cette toupie sur la table, d
ʼ
effectuer des
réglages, de changer d
ʼ
accessoires, de
retirer la toupie de la table, d
ʼ
effectuer la
maintenance ou encore lors du rangement
de l
ʼ
outil. De telles mesures de sécurité
préventives réduisent le risque d
ʼ
une mise en
marche involontaire de l
ʼ
outil.
1. Retirez la sous-base de plastique de votre
toupie. (voir g 5).
•
Si vous souhaitez assembler la toupie avec
la sous-base, vous devrez peut-être acheter des xations plus longues. L’utilisation de la
sous-base réduit la gamme de profondeurs de coupe.
2. Si votre toupie est munie de sa propre hotte d’extraction de poussière installée sur le haut
de la base de la toupie et que vous voulez l’installer sous la table à toupie, vous devriez
procéder à son installation maintenant.
3. À l’aide du tableau 1 de la page 14, déterminez la quincaillerie et le type de trou qui
conviennent à votre toupie.
•
Les vis sont insérées dans les trous letés de la base de la toupie.
•
SKIL n’est pas responsable des toupies provenant d’autres fabricants. Les modications
faites à ces toupies peuvent compromettre leur compatibilité avec les xations
mentionnées ou fournies avec cette table.
•
Vériez toujours que la vis est bien placée sur la plaque de montage et que la base de la
toupie repose fermement sur cette plaque an d’assurer une installation sécuritaire. Si la
toupie, la plaque ou les xations ne s’assemblent pas correctement, vous devrez peut-
être acheter de nouvelles xations de longueurs ou de grosseurs différentes.
AVERTISSEMENT
A
vant d’utiliser la table à toupie, assurez-vous que la
toupie est xée solidement à la base de la table à toupie.
Lorsque vous travaillez, vériez périodiquement que les xations de la base de toupie
sont bien serrées. La vibration du moteur de la toupie peut desserrer les xations pendant
l’utilisation, ce qui peut faire tomber la toupie de la table.
4. Consultez le guide de la plaque de montage (g. 7) à la page 14 pour aligner les trous de
la plaque de montage appropriés à votre toupie aux trous de la base de la toupie. Avant
d’installer la toupie, assurez-vous que sa position n’interfère pas avec l’interrupteur de la
table et le système de montage à xation rapide.
5. Fixez solidement la plaque de montage à xation rapide (4) à votre toupie. (voir g 6).
REMARQUE : La plaque de montage doit être installée de façon à ce que les languettes recourbées
soient orientées vers la toupie. La plaque doit aussi être installée de façon à ce qu’aucune partie de
la toupie n’interfère avec la table ou avec le mécanisme de montage de la toupie.

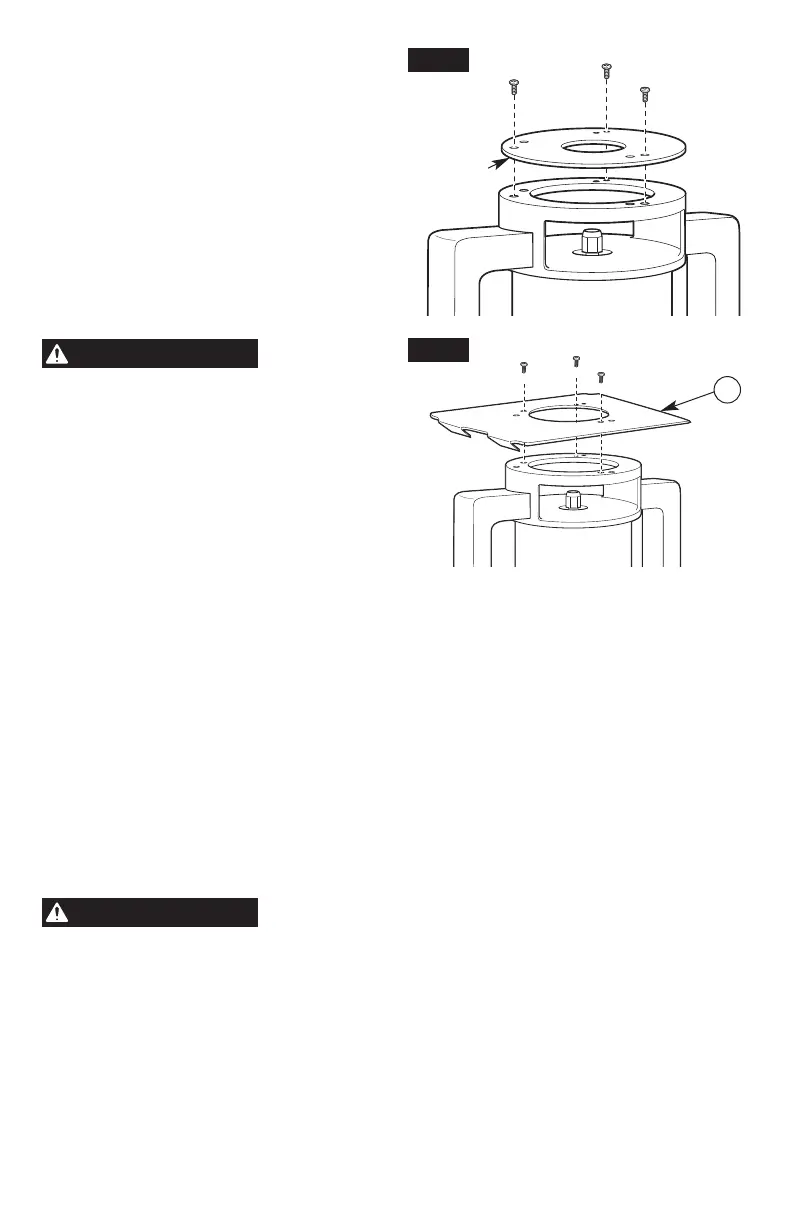

4
Fig. 6
Fig. 5
Retrait de
la sous-
base
