59
Installation de l
ʼ
assemblage du
guide (Fig. 12 et Détail 12)
Le guide est livré assemblé. L
ʼ
étape 1 se
réfère au ré-assemblage, si nécessaire. Sinon,
passez directement à l
ʼ
étape 2 si le guide est
déjà assemblé.
1. Installez les espaceurs (31) sur les boulons
à tête carrée (47) (détail 12).
2. À partir du dessous du guide, insérez
deux boulons à tête carrée de 1/4 po-
20 x 2 1/4 po (47) ainsi que les espaceurs
(31) dans les trous situés à la base de
l’ensemble de guide (C). Fixez (sans serrer)
un gros bouton de xation (21) sur chaque
boulon (voir g. 12).
3. Insérez les boulons à tête carrée (47) ainsi
que les espaceurs (31) dans les trous des
fentes en J sur le plateau (1) en vous assurant que les têtes des boulons et les espaceurs
sont plus bas que la surface intérieure du plateau et peuvent glisser aisément dans les
fentes en J.
4. Par l
ʼ
arrière de la table, faites glisser l
ʼ
assemblage du guide (C) vers la droite et dans la
fente en forme de J en s
ʼ
assurant qu
ʼ
il puisse glisser librement de l
ʼ
avant vers l
ʼ
arrière.
5. Serrez les gros boutons de serrage (21) pour attacher l
ʼ
assemblage du guide (C) dans la
position désirée.
REMARQUE : Utilisez les graduations sur la surface de travail comme indication lorsque
vous alignez le guide pour des opérations de toupillage. Lorsque le guide est correctement
positionné et aligné, serrez FERMEMENT les boutons de serrage.
Montage du guide d
ʼ
onglet
(Fig. 13)
L
ʼ
assemblage du guide d
ʼ
onglet est livré
entièrement monté. Autrement, utilisez les
instructions suivantes pour le monter.
1. Insérer la cheville sur le dessus de la
glissière à onglet (23), dans le trou situé au
bas de la tête du rapporteur d’angle (24).
2. Insérez le boulon de carrosserie no 10-
24 x 1 po (37) dans le trou carré de la
glissière à onglet (23) et dans la fente du
guide d’onglet et xez-le à l’aide de la rondelle plate (33) et du petit bouton de serrage (25).
A
C
21
47
31

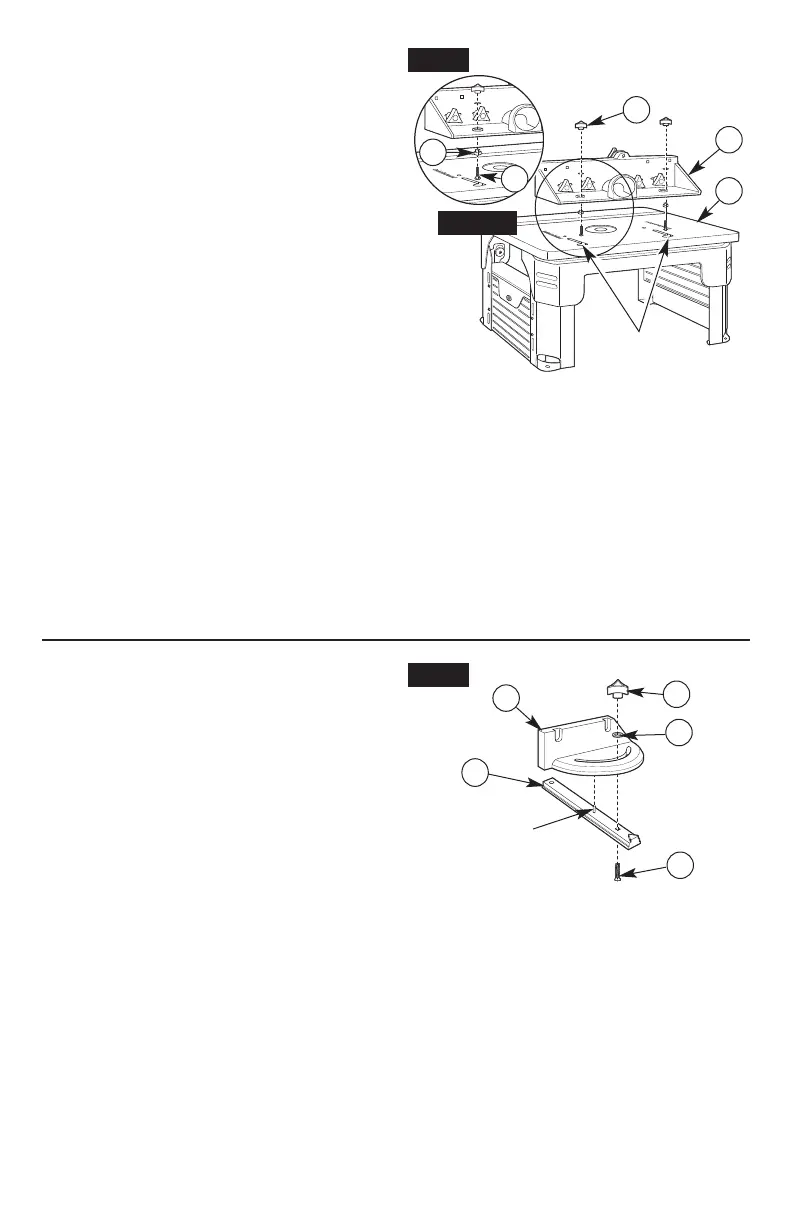

Fig. 12
La fente en
forme de J
La toupie a été retiree pour plus de clarté
DETAIL 12
37
33
25
23
TAB
24
Fig. 13
Languette
