AVERTISSEMENT
Veuillez toujours maintenir la pièce à travailler contre le
guide lorsque vous toupillez. De telles mesures de sécurité
préventives augmentent la précision du toupillage et améliorent le contrôle de la pièce à
travailler, réduisant ainsi le risque de blessure corporelle.
2. Une fois que les parements du guide (19) sont à la position souhaitée, serrez AU
MAXIMUM les boutons de serrage (21) et les boulons de carrosserie (45).

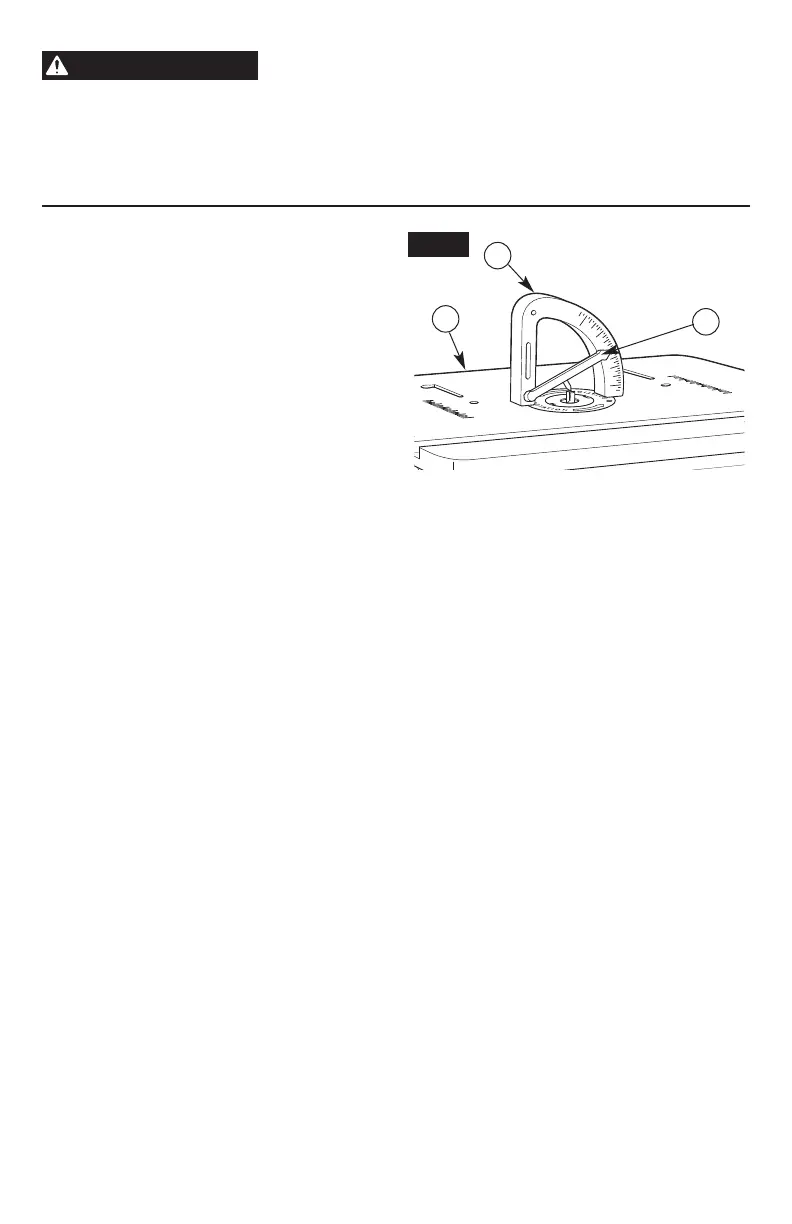

Utilisation de la jauge de hauteur
de la fraise (Fig. 29)
La jauge de hauteur de la fraise vous
permet de mesurer la profondeur de coupe
effectuée par la fraise dans la pièce travaillée.
Suivez les étapes suivantes pour ajuster et
régler une profondeur de coupe de la fraise
prédéterminée.
1. Placez la jauge de hauteur de la fraise (28)
à plat sur le plateau (1), au-dessus de la
fraise de la toupie. Le dessus de la fraise
devrait toucher le pointeur de la jauge (29)
de hauteur de la fraise.
2. Ajustez la hauteur de la fraise en fonction de la profondeur de coupe désirée. La hauteur
de la fraise sera indiquée sur le rebord extérieur de la jauge.
3. Fixez la fraise à la profondeur de coupe désirée, retirez la jauge de hauteur et préparez la
pièce à travailler pour la coupe.
REMARQUE : Assurez-vous que le guide et le protecteur supérieur sont en place avant de
procéder au toupillage.
28
29
1
Fig. 29
