Skil RAS900 - Page 77

77

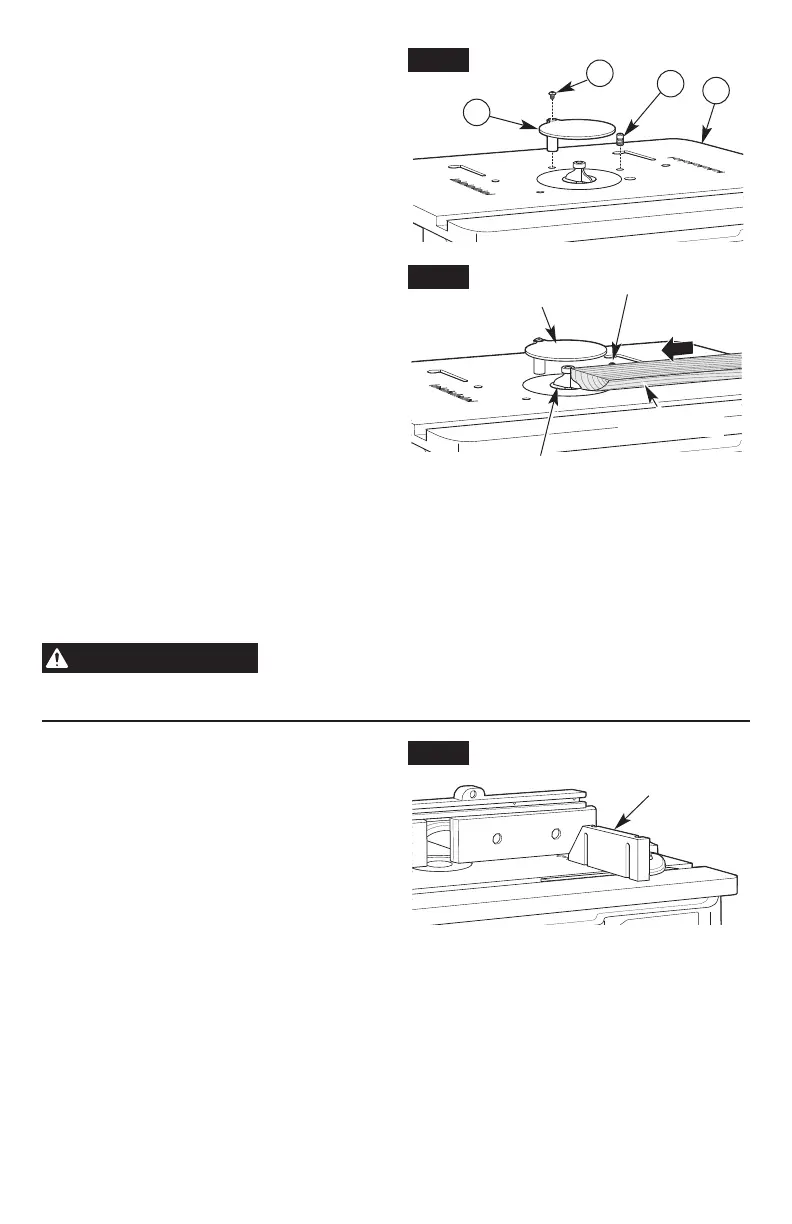

Utilisation de la cheville de
départ pour le traçage de
courbes (Fig. 40 et 41)
La cheville de départ (26) est utilisée en
remplacement du guide pour les tâches qui
comprennent le découpage de pièces en
courbe. Ne l’utilisez qu’avec des fraises avec
roulement-guide. Vissez la cheville de départ
(26) dans le trou leté de la table (1) et serrez-
la fermement à l’aide d’un tournevis à tête
plate (g. 40).
Fixez le protecteur de la cheville de départ (27)
à la table (1) à l’aide d’une vis à tête bombée
no 10 de 32 x 3/8 po (38). Alignez le protecteur
sur les trous dans la table (1) de sorte qu’il soit
au-dessus de la fraise, puis xez-le solidement
en place.
•
Utilisez toujours le protecteur de la cheville
de départ avec celle-ci.
•
Lorsque vous utilisez la cheville de départ,
le sens de l’alimentation de la pièce doit
toujours être de droite à gauche , devant la fraise (g. 41).
•
Installez la pièce à travailler contre le devant de la cheville de départ et dirigez-la lentement
vers la fraise jusqu’à ce qu’elle entre en contact avec le roulement-guide, puis faites-la
passer sur la fraise pour réaliser la coupe.
•
Pendant le toupillage, assurez-vous que la pièce à travailler reste toujours en contact avec
la fraise à roulement-guide.
AVERTISSEMENT
Utilisez le protecteur de la cheville de départ pour
accomplir ce type de tâche. Ne tentez pas de toupiller des
pièces de très petite taille. Éloignez vos doigts de la fraise en rotation.
Utilisation d’un guide d’onglet
(Fig. 42)
La fente en T du guide d’onglet convient à la
plupart des guides d’onglet pour scies à table
xes mesurant 3/4 po de largeur par 3/8 po de
profondeur.
REMARQUE : Pour tous les toupillages qui
exigent l
ʼ
utilisation d
ʼ
un guide d
ʼ
onglet avec
le guide de la table à toupie, assurez-vous
d
ʼ
aligner ce dernier avec la fente du guide
d
ʼ
onglet dans la table à toupie avant d
ʼ
effectuer une coupe quelconque. On peut couper des
onglets en desserrant le bouton sur la tête du rapporteur d
ʼ
angles, en tournant la tête du
rapporteur d
ʼ
angles à 60° dans un sens ou dans l
ʼ
autre et en resserrant le bouton de la tête
du rapporteur d
ʼ
angles.
Effectuez un essai avec une retaille de bois avant de faire la coupe an de s
ʼ
assurer que le
guide est correctement aligné. Effectuez les réglages requis puis xez correctement le guide
avant de faire la coupe.
27
38
26
1
Fig. 40
Fig. 41
Protecteur de
la cheville de
départ
Cheville de départ
Pièce à travailler
Fraise avec roulement-guide
Direction de
l’alimentation
Fig. 42
Le garde n’est pas illustré pour plus de clarté
Guide d’onglet
